Изготовление печатного модуля средствами САПР конструкторско-технологического назначения
Цель работы
Сформировать исходную информацию для изготовления печатного модуля средствами САПР конструкторско-технологического назначения.
Метод исследования – средства САПР конструкторско-технологического назначения (на основе редактора ACCEL EDA).
Для формирования исходной информации для изготовления печатного модуля средствами САПР конструкторско-технологического назначе
ния необходимо:
- создание новых компонентов интегрированной библиотеки САПР PCAD;
- для формирования графического изображения схемы электрической принципиальной необходимо изучить и воспользоваться редактором ACCEL Schematic;
- для трассировки связей печатной платы необходимо воспользоваться редактором ACCEL PCB;
- для получения управляющей программы на ЧПУ используют ПЕОМ, програмно совместную IBM PC, операционную систему Windows NT/2000/XP.
Содержание
1. Анализ задания
2. Формирование компонентов средствами САПР конструкторско-технологического назначения
2.1 Формирование библиотек системы ACCEL EDA
2.2 Создание электрической схемы
2.3 Расчет размеров ПП
3. Конструкторско-технологическое проектирование печатного модуля с применением САПР конструкторско-технологического назначения
3.1 Формирование списка соединений
3.2 Автоматическая трассировка схемы
3.3 Верификация печатного модуля
4. Автоматизированная технологическая подготовка производства средствами САПР конструкторско-технологического назначения
4.1 Полученная управляющая программа для работы на ЧПУ
Выводы
Перечень использованных источников
1. Анализ задания
Вариант задания

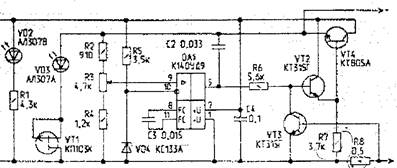

Рисунок 1.1 – Вариант задания
Анализируя исходное задание, было определенно количество необходимых элементов, их габаритные размеры, а так же посадочные места. Прочие элементы использовались в соответствии с заданием. По итогам работы была составлена таблица, содержащая все компоненты, используемые в схеме электрической принципиальной.
Таблица 1.1 – Конструктивные параметры электрорадиоэлементов
Наименование элемента |
Тип элемента |
Схемный символ |
Описание элемента |
Корпус, посадочное место |
Количество |
Резистор |
МЛТ-0,25 |
|
10 кОм |
|
6 |
Резистор |
МЛТ-1 |
|
10 кОм |
|
1 |
Резистор переменный |
СП-1 |
|
20 кОм |
|
1 |
Конденсатор |
К10-17 |
|
0,1нФ |
|
3 |
Светоизлучающий диод |
АЛ307 |
|
U=2В |
|
2 |
Полевой транзистор |
КП103Х |
|
S=3.8мА/В |
|
1 |
Транзистор |
КТ315Г |
|
f=270 МГц |
|
2 |
Транзистор |
КТ805А |
|
f=20 МГц |
|
1 |
Стабилитрон |
КС133А |
|
U=3.3В |
|
1 |
Микросхема |
К140УД9 |
|
12вывод. |
|
1 |
2. Формирование компонентов средствами САПР конструкторско-технологического назначения
2.1 Формирование библиотек системы ACCELEDA
Компоненты хранятся в библиотеках системы. Система ACCEL EDA поддерживает два вида библиотек:
- интегрированные библиотеки компонентов;
- отдельные библиотеки символов и корпусов компонентов.
Для формирования необходимых компонентов средствами САПР, изначально создаю свою библиотеку, куда буду заноситься все используемые элементы. Чтобы сформировать определённый компонент необходимо создать как символ данного используемого элемента, так и его корпус, размеры которого определила выше и занесла в таблицу 1.1. Символ компонента можно сформировать самостоятельно или же использовав уже существующую библиотеку, которую можно открыть в Symbol Editor.Однако создание символа логики микросхемы требовало иного подхода, а именно,- создание символики самостоятельно. Для этого так же использовалось приложение Symbol Editor. Рисование контура изображения символа производим при помощи команд Place/line и Place/Arc, для создания вывода символа выбираем команду Place/Pin, где устанавливаем тип и длину выводов. Для ввода текста используем команду Place/Text, при использовании закладки Place/Attribute устанавливаем атрибуты символа (RefDes и Type). После чего производим проверку правильности создания символа, используя команду Utils/Validate. Когда проверка будет успешно завершена, необходимо сохранить созданный символ в библиотеку, которая была создана заранее. Следующим этапом создания компонента является формирование его корпуса, который осуществляется в Pattern Editor. Аналогично формированию символа компонента, корпус так же можно либо создавать самостоятельно, либо использовать уже сформированный и хранящийся в библиотеке, только в последнем случае необходимо учитывать размеры создаваемого корпуса. В данном случае для конденсатора К53-1А (С4, С5) использовался уже готовый корпус, который необходимо было лишь сохранить в собственную библиотеку (то есть скопировать из исходной библиотеки P-CAD). Для конденсаторов К53-16А (С1, С2, С3) корпуса создавались самостоятельно с учетом их габаритных размеров, выписанных из справочников, для решения данной задачи использовались команды аналогичные тем, которые использовались при создании символа,- Place/line и Place/Arc, только лишь с учетом того, что контур корпуса формируется в слое Top Silk, а контакты в слое Top. Завершение создания корпуса компонента аналогично формированию символа. Для всех остальных компонентов (о которых не говорилось выше) корпуса так же создавались самостоятельно. После того как были сформированы и символы всех элементов, и их корпуса необходимо создать сам компонент, то есть как бы совместить две выше созданных составляющих компонента. Данная операция производится в Library Manager в закладке Component/New. В появившемся окне выбираем необходимый корпус, количество входящих в него элементов и символ, первоначально подключив свою библиотеку, где хранятся все требуемые, для создания печатного блока, элементы. Затем, выбрав закладку Pins View, заполняем таблицу выводов. Создав новый компонент и проверив его на ошибки, сохраняем его в своей библиотеке.
