Изготовление печатного модуля средствами САПР конструкторско-технологического назначения

После настройки конфигурации и определения всех параметров проекта можно приступать непосредственно к разработке печатной платы, открыв приложение PCB. В последнем перед размещением компонентов на плату устанавливаем шаг сетки рабочего поля, - 1.25 мм, так как компоненты имеют планарные выводы. Затем в слое Board рисуем контур печатной платы. Поскольку у

нас уже существует принципиальная электрическая схема, то производим упаковку схемы на печатную плату. Последнее производится с помощью команды Utils/Load Netlist, загрузив файл списка соединений печатной платы, который был сформирован в графическом редакторе Schematic. Теперь размещаем компоненты на монтажном поле в соответствии с созданной нами ранее таблицы смежности. Результат данной работы представлен на рисунке 3.1

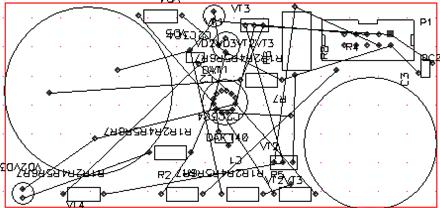

Рисунок 3.1 – Размещение компонентов на монтажном поле

3.2 Автоматическая трассировка схемы

Сохранив полученный результат, открываем закладку Route, где выбираем необходимый нам трассировщик, в данном случае использовался Quick Route. Полученный результат отрассированого печатного модуля можно редактировать для его оптимизации. В данном случае некоторые трассы прокладывались вручную для уменьшения количества слоёв. Для этого удалялись уже существующие трассы между некоторыми компонентами и создавались новые, таким образом добились однослойной печатной платы, что упрощает её конструкцию, а естественно и уменьшает затраты на производство. На рисунке 3.2 представлен графический вид отрассированного печатного модуля.

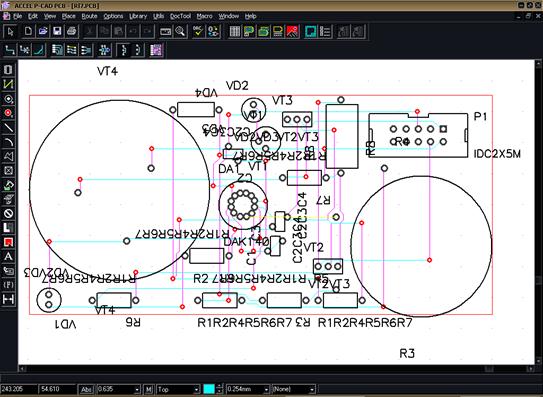

Рисунок 3.2 – Графический вид оттрассированной печатной платы.

3.3 Верификация печатного модуля

После визуального контроля на ошибки и недочеты печатного модуля производим верификацию последнего средствами САПР. Для этого в PCB в закладке Utils выбираем функцию DRC. Результат данной проверки представлен ниже

Сообщения об ошибках заносяться в файл *.erc :

ACCEL Design Rule Check Report

Rl7.drc:

Design Clearances (in mm):

-------------------------------

Silk Screen Clearance: 12.0mil

Hole-Hole Clearance: 13.0mil

Board Edge Clearance: Not Defined

Layer Clearances (in mm):

Layer Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via

Top 0.300 0.300 0.300 0.300 0.300 0.300

Bottom 0.300 0.300 0.300 0.300 0.300 0.300

Net Class Clearances (in mm):

-------------------------------

Net Class Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via

Net Clearances (In mm):

-------------------------

Net Name Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via

Net Class To Net Class Clearances (in mm):

--------------------------------------------

Net Class Names Pad-Pad Pad-Line Line-Line Pad-Via Via-Line Via-Via

Area Checked:

-------------

DRC Extents: Entire Workspace

DRC Report Options:

-------------------

Net List Compare: Off

Clearance Violations: On

Text Violations: On

Net List Violations: On

Unrouted Nets: On

Unconnected Pins: On

Net Length Violations: On

Silk Violations: On

Copper Pour Violations: On

Plane Violations: On

Component Violations: On

Drill Violations: On

DRC Summary:

Netlist:

Errors: 5

Warnings: 0

Ignored Errors: 0

Clearance:

Errors: 20

Warnings: 0

Ignored Errors: 0

Unrouted Nets:

Errors: 3

Warnings: 0

Ignored Errors: 0

Unconnected Pins:

Errors: 6

Warnings: 0

Ignored Errors: 0

Net Length:

Errors: 0

Warnings: 0

Ignored Errors: 0

Silk Screen:

Errors: 77

Warnings: 0

Ignored Errors: 0

Text:

Errors: 0

Warnings: 0

Ignored Errors: 0

Width:

Errors: 0

Warnings: 0

Ignored Errors: 0

Copper Pour:

Errors: 0

Warnings: 0

ACCEL Design Rule Check Report

Ignored Errors: 0

Plane:

Errors: 0

Warnings: 0

Ignored Errors: 0

Component:

Errors: 0

Warnings: 0

Ignored Errors: 0

Drilling:

Errors: 6

Warnings: 0

Ignored Errors: 0

4. Автоматизированная технологическая подготовка производства средствами САПР конструкторско-технологического назначения

Для получения управляющей программы на ЧПУ используют ПЕОМ, програмно совместную IBM PC, операционную систему Windows 95/98/NT/2000.

4.1 Полученная управляющая программа для работы на ЧПУ:

G04*

G04 File: RL7.TOP, Tue Jan 08 23:17:28 2008*

G04 Source: ACCEL P-CAD PCB, Version 15.00.50, (E:\сапр\1\Rl7.PCB)*

G04 Format: Gerber Format (RS-274-D), ASCII*

G04*

G04 Format Options: Absolute Positioning*

G04 Leading-Zero Suppression*

G04 Scale Factor 1:1*

G04 NO Circular Interpolation*

G04 Inch Units*

G04 Numeric Format: 4.4 (XXXX.XXXX)*

G04 G54 NOT Used for Aperture Change*

G04*

G04 File Options: Offset = (0.0mil,0.0mil)*

G04 Drill Symbol Size = 80.0mil*

G04 No Pad/Via Holes*

G04*

G04 File Contents: No Pads*

G04 No Vias*

G04 No Designators*

G04 No Types*

G04 No Values*

G04 No Drill Symbols*

G04 Top*

G04*

G04*

G04 Aperture Descriptions*

G04 D010 EL X10.0mil Y10.0mil H0.0mil 0.0deg (0.0mil,0.0mil) DR*

G04 "Ellipse X0.254mm Y0.254mm H0.000mm 0.0deg (0.000mm,0.000mm) Draw"*

G04 D011 EL X2.5mil Y2.5mil H0.0mil 0.0deg (0.0mil,0.0mil) DR*

G04 "Ellipse X0.064mm Y0.064mm H0.000mm 0.0deg (0.000mm,0.000mm) Draw"*

G04 D012 EL X60.0mil Y60.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Ellipse X1.524mm Y1.524mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*

G04 D013 EL X75.0mil Y75.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Ellipse X1.905mm Y1.905mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*

G04 D014 SQ X60.0mil Y60.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Rectangle X1.524mm Y1.524mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*

G04 D015 SQ X75.0mil Y75.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Rectangle X1.905mm Y1.905mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*

G04 D016 EL X40.0mil Y40.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Ellipse X1.016mm Y1.016mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*

G04 D017 EL X55.0mil Y55.0mil H0.0mil 0.0deg (0.0mil,0.0mil) FL*

G04 "Ellipse X1.397mm Y1.397mm H0.000mm 0.0deg (0.000mm,0.000mm) Flash"*G04*

%FSLAX44Y44*%

%SFA1B1*%

G04*

G70*

G90*

G01*

D02*

D10*

X79133Y34645D02*

X79250Y34750D01*

X79750D01*

X80000Y35000D01*

X80250D01*

X80314Y35039D01*

X74409Y28740D02*

X74500Y28750D01*

X75250Y29500D01*

X75500D01*

X75590Y29527D01*

X79921Y25590D02*

X79750Y25500D01*

X78500D01*

X77750Y24750D01*
