Воздействие радиационного излучения на операционные усилители

Критериальные параметры для оценки стойкости ОУ.

Как правило, нормативная документация (НД) на ИОУ устанавливает отклонение выходного на­пряжения от нуля ΔUвх от, приведенного ко входу, в качестве критериального параметра при опреде­лении уровня бессбойной работы (УБР) и времени потери работоспособности (ВIIP) при воздействии импульсного ИИ.

Типовая схема включения по НД для контроля параметра ΔUвх.от показана на рис.2, причем коэффициент усиления схемы Ки выбира­ется в диапазоне от 10 до 1000 без должного обос­нования. Напряжение отклонения от нуля рассчи­тывается по упрощенной формуле:

ΔUвх.от = ΔUвых/ Ku.

Критерий работоспособности ИОУ по пара­метру UBX для определения УБР и ВПР задается выражением

ΔUвх.от £ ΔUвх.от норм или ΔUвых £ ΔUвх.от нормKu

Как показали эксперименты, в зависимости от технологии существенно различаются чувствительность к воздействию стационарного ИИ того или иного параметра однотипных ОУ, различаются зависимость АЧХ от величины поглощенной дозы, уровень катастрофического отказа, характер изменения напряжения смещения нуля и др. Так, например, уровень катастрофического отказа ОУ 140УД17 различается на порядок в зависимости от предприятия изготовителя. В связи с этим один и тот же тип ОУ мог соответствовать либо нет нормам ТУ. Т.о. очевидна невозможность прогнозирования радиационного поведения ОУ по результатам исследования схем того же типа, но другого конструктивно-технологического исполнения. Более того, подтверждается неинформативность использования одного и того же критериального параметра для сравнительной оценки радиационной стойкости всех ОУ, т.к. критериальный параметр, т.е. наиболее чувствительный к воздействию того или иного типа ИИ, определяется технологией изготовления микросхемы.

Ниже приведена таблица параметров, реагирующих на воздействие ИИ для некоторых усилителей.

Из представленного материала, подтверждае­мого многочисленными экспериментами, следует, что напряжение смещения нуля, определяемое как приведенное к входу выходное напряжение не яв­ляется информативным параметром при опреде­лении уровня бессбойной работы ИОУ при воз­действии импульсных спецфакторов. Более ин­формативным показателем стойкости ИОУ при воздействии ИИИ является время потери работоспособности (ВПР), определяемое по уменьшению отклонения выходного напряже­ния до заданного уровня.

Выбор общего критерия работоспособности для определения УБР и ВПР, отражающего спо­собность ИОУ усиливать сигнал с заданной точ­ностью, можно осуществить только условно без привязки к конкретному применению ИОУ. Пря­мая оценка по наихудшему случаю (например включение ИОУ без ОС) также неинформатив­на, так как при этом получаются заведомо завы­шенные значения ВПР. Однако предварительные оценки показывают, что в этом случае возможен пересчет полученных значений ВПР к конкрет­ной схеме включения.

Проектирование радиационно-стойких ИОУ.

На этапе проектирования проблему повыше­ния радиационной стойкости аппаратуры наибо­лее эффективно можно решить соответствую­щим выбором способа коррекции переходных и частотных характеристик усилителя. Наи­лучшие результаты получаются при включении быстродействующего канала (см.рис.3) параллельно наибо­лее инерционному каскаду интегрального операци­онного усилителя, а наихудшие результаты при коррекции интегрирующим конденсатором Скор, подключаемым между выходом и входом каскада промежуточного усилителя в микросхеме.

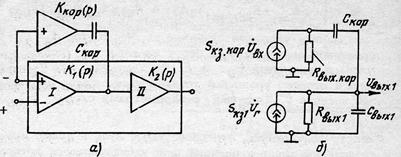

Рис.3. Аналоговое устройство на АИМС с параллельным бы­стродействующим каналом:

а - структурная схема;

б - схема замещения

Включение быстродействующего канала при определенных условиях существенно повышает быстродействие интегрального операционного усилителя и, соответственно, частоту единичного усиления f1ис. Это позволяет, используя низкочастотную микросхему с повышенной радиационной стойкостью, спроектировать быстродействую­щий усилитель, способный работать нормально при заметно большем уровне ионизирующего из­лучения. Этот способ коррекции одновременно позволяет на порядок и более сократить продол­жительность ВПР усилителя. Реализация этого способа коррекции возможно только у интегрального операционно­го усилителя с дополнительными выводами для подключения корректирующего конденсатора (как, например микросхема LM101A и ее аналог 153УД2). При этом быстродействующий канал, подключаемый к указанным выводам, строят на дискретных элементах. Указанными особеннос­тями реализации объясняется ограниченное при­менение этого способа коррекции.
