Проектирование производственного здания с мостовыми кранами

б) Сечение 2-2

Сечение 2-2 в уровне торца колонны коробчатое, приводим его к эквивалентному двутавровому с высотой полки, толщиной стенки и шириной стенки:

hf = hf’ = lw1 = lw = 0.275 м;

b = 2 * bw1 = 2 * bw = 2 * 0.175 = 0.35 м;

bf = bf’ = bп = 0.9 м.

Площадь боковой поверхности колонны, заделанной в стакан фундамента: Ащ = 2.16 м2.

Коэффициент, учитывающий част

ичную передачу продольной силы на плитную часть фундамента через стенки стакана: a’ = 0.85.

Продольная сила, передаваемая через бетон замоноличивания на стенки стакана:

Nc = (1 - a’) * Nсоот,

Nc = 0.4 * 900 * 0.9 * 2.16 = 699.84 кН,

Nc = (1 - 0.85) * 734.7 = 110.21 кН.

Nc = 110.21 кН.

Проверяем условие:

Nс < Rb * bf’ * hf’,

Nс = 110.21 кН < Rb * bf’ * hf’= 1150 * 0.9 * 0.275 = 284.625 кН - условие выполняется, следовательно, граница сжатой зона проходит в полке, и сечение рассчитывается как прямоугольное с шириной b = 0.9 м.

Приведенный момент в сечении:

M2 = Мmax - Nc * ea + Qcooт * hс,

M2 = 322.5 + 110.21 * 0.05 + 38.9 * 0.8 =359.13 кН*м.

Эксцентриситет продольного усилия:

е1 = M2 / Nс + еа,

е1 = 359.13 / 110.21 + 0.05 = 3.309 м.

Площадь сжатой зоны:

Аbc = bп * lп * (1 - 2 * h * е1 / lп),

Аbc = 0.9 * 1.5 * (1 - 2 * 1 * 3.309 / 1.5) = -4.6 < 0, следовательно, сила приложения находится за пределами сечения подколонника.

αn = Nсоот / (Rb * b * h0) = 734.7 / (11500 * 0.9 * 1.45) = 0.049.

ξR = 0.531

αn = 0.049 < ξR =0.531

Расчет ведем для случая αn ≤ ξR:

As = As’ = Rb * b * h0 * (αm - αn * (1 - αn / 2) / (Rs * (1 - δ)),

αm = (M2 + Nс * (h0 - as’) / 2) / (Rb * b * h02) = (359.13 + 110.21 * (1.45 - 0.05) / 2) / (11500 * 0.9 * 1.452) = 0.02.

δ = as′ / h0 = 5 / 145 = 0.035.

As = As’ = 11.5 * 104 * 0.9 * 1.45 * (0.02 - 0.154 * (1 - 0.154 / 2)) / (355 * (1 - 0.035)) = - 53 cм2.

Принимаем:

2 каркаса КР1 4 Æ12 А400 с Аs’ = Аs = 0.000452 м2> 0.0004 * Aп = 0.0004 * 1.03 = 0.000412 м2,

2 каркаса КР2 4 Æ12 А400 с Аs’ = Аs = 0.000452 м2> 0.0004 * Aп = 0.0004 * 1.03 = 0.000412 м2.

7.4.2 Проверка прочности подколонника по наклонным сечениям

Проверку прочности подколонника проводим по одному из двух наклонных сечений: 3-3 или 4-4, в зависимости от величины расчетного эксцентриситета.

Расчетный эксцентриситет:

е’ = (Мmax + Qсоот * hc) / Nсоот,

е’ = (322.5 + 38.9 * 0.95) / 734.7 = 0.489 м.

е’ = 0.489 м > hкол / 2 = 0.8 / 2 = 0.4 м, тогда расчетное сечение 4-4 с расчётным моментом:

МВ = Мmax + Qсоот * hc - 0.7 * Nсоот * е’,

МВ = 322.5 + 38.9 * 0.95 - 0.7 * 734.7 * 0.489 = 107.97 кН*м.

Площадь рабочей арматуры одной сетки С2:

Аs = МВ / (Rs * Szi),

где zi – расстояние от каждого ряда сетки С2 до торца колонны.

Szi = z1 + z2 + z3 + z4 + z5 = 0.2 + 0.4 + 0.6 + 0.8 = 2 м.

Аs = 107.97 / (35.5 * 2) = 1.52 см2.

Так как полученная по расчету площадь меньше предельно допустимой, то принимаем минимально допустимое армирование на одну сетку C2 – 4 Æ8 А400 с Аs = 2.01 см2.

7.4.3 Армирование подколонника

Подколонник фундамента армируется четырьмя вертикальными каркасами КР1, КР2 образующих пространственный каркас и пятью горизонтальными сетками С2 (рисунок 10).

Сетки С2 располагаются горизонтально по высоте от верха фундамента с шагом 200 мм. Стержни сеток С2 расположены с таким расчетом, что стержни продольной арматуры каркасов КР1, КР2 подколонника проходят внутри ячеек сетки. Толщина защитного слоя бетона для рабочей арматуры подколонника 50 мм в поперечном и продольном направлениях.

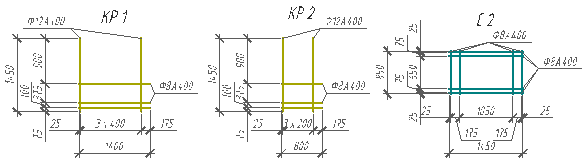

Рисунок 10. Изделия для армирования подколонника
