3. В окне «Схема данных» установить связь между таблицей «Программные продукты »и таблицей «Область использования»:

- выделить щелчком поле Код области использования в таблице «Область использования» и, удерживая нажатой левую клавишу мыши, переместить указатель на поле Код использования ПП в таблице «Программные продукты»;

- отпустить клавишу мыши, появится окно «Связи», в котором необ

ходимо включить флажок «Обеспечение целостности данных» и нажать кнопку «Создать»;

- в окне «Схема данных» появится связь между таблицами типа «один-ко-многим».

Результатом будет являться схема данных, представленная в Приложении №1. Созданная база данных может успешно функционировать в целях структурирования информации о программных продуктах различных производителей и категорий.

5. РАЗРАБОТКА ИНТЕРФЕЙСА БАЗЫ ДАННЫХ

Формы – это средства для ввода данных. Смысл их тот же – предоставить пользователю средства для заполнения только тех полей, которые ему заполнять положено. Одновременно с этим в форме можно разместить специальные элементы управления (счетчики, раскрывающиеся списки, переключатели, флажки и прочее) для автоматизации ввода. Преимущества форм раскрываются особенно наглядно, когда происходит ввод данных с заполненных бланков. В этом случае форму делают графическими средствами так, чтобы она повторяла оформление бланка – это заметно упрощает работу наборщика, снижает его утомление и предотвращает появление печатных ошибок.

Для этого форма снабжается:

- форматами ввода;

- условиями проверки вводимых данных;

- масками ввода для ввода стандартизованной информации;

- пояснительным текстом;

- группировкой данных, приближающей ее вид к бумажному бланку.

Форма является удобным средством для просмотра БД, а также для ввода данных и их корректировки. Форма обычно отображает поля одной строки таблицы или запроса. В форме можно отображать данные нескольких таблиц или запросов.

Рассмотрим пример создания формы «Программные продукты»:

1. Открыть формы щелчком на вкладке «Формы» в окне базы данных.

2. Выбрать – «Создание формы с помощью мастера».

3. В окне «Создание форм» путем следования дальнейшим этапам создать форму:

а) в качестве источника выбрать таблицы:

«Программные продукты», «Виды ПП», «Классы ПП», «Интерфейсы ПП», «Операционная система», «Область использования» с соответствующими полями:

«Название ПП», «Цена поставщика», «Название вида ПП», «Название класса», «Название интерфейса», «Название ОС», «Область использования»

б) выбрать вид формы выровненный;

в) выбрать стиль официальный;

г) присвоить форме имя «Программные продукты».

4. Выбрать - изменение макета формы. Нажать кнопку «Готово».

Форму для просмотра информации по каждому программному продукту можно увидеть на рис. 16.

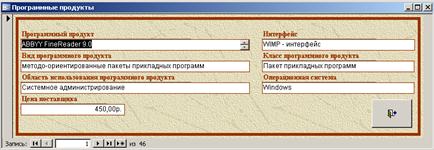

Рисунок 16. Форма «Программные продукты».

Данная форма позволяет просматривать данные по каждому конкретному программному продукта, вводить и изменять данные о нем, а также заносить информацию о новых продуктах.

Для компоновки всех таблиц, форм, запросов и отчетов или конкретных из них и удобства их представления используется кнопочная форма. Кнопочная форма - меню для работы в базе данных. В меню может быть несколько вложенных подменю (Приложение 3).

6. РЕАЛИЗАЦИЯ ИНФОРМАЦИОННОЙ СИСТЕМЫ

Запросы служат для извлечения данных из таблиц и предоставления их пользователю в удобном виде. С помощью запросов выполняют такие операции как отбор данных, их сортировку и фильтрацию. С помощью запросов можно выполнять преобразования данных по заданному алгоритму, создавать новые таблицы, выполнять автоматическое наполнения таблиц данными, импортированными из других источников, выполнять простейшие вычисления в таблицах.

Применение запросов позволяет избежать дублирования данных в таблицах и обеспечивает максимальную гибкость при поиске и отображении данных БД. С помощью запроса создается временная таблица - динамический набор данных. С помощью запроса можно осуществить выборку данных сразу из нескольких таблиц.

Запрос «Производители программных продуктов».

Цель запроса – получить информацию о том какие виды и в какой области использования программных продуктов выпускают те или иные производители. Данный запрос создавался с помощью Конструктора по следующей технологии:

1. В окне «База данных» выбирается объект Запросы.

2. В появившемся окне выбираем «Создание запроса в режиме конструктора».

3. Далее выбираем «Добавление таблицы», добавляем таблицы: «Программные продукты», «Производители», «Виды ПП», «Область использования», «Страны», потом закрываем окно.

4. Вводим поля: Название ПП, Производитель, Название вида ПП, Область использования, Название страны из соответствующих таблиц.

5. Сохраняем запрос, присвоив ему имя «Производители программных продуктов».

Форма запроса отражена на рис. 17, а результат запроса на рис. 18.

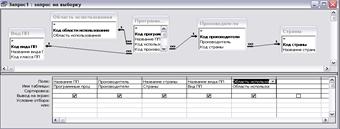

Рисунок 17. Форма запроса «Производители программных продуктов»

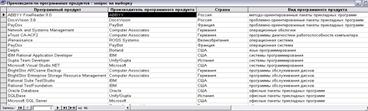

Рисунок 18. Запрос «Производители программных продуктов»

Параметрические запросы создаются по тому же принципу, но с заданием параметра отбора, для этого в строке Условие отбора в квадратных скобках указывается текст, выводимый пользователю, и он вводит условие отбора в диалоговом окне. Примером может служить запрос «Страны производители», здесь вводится название искомой компании (рис.19), и на экран выдаются все программные продукты, выпускаемые именно данной стране (рис.20).

Рисунок 19. Диалоговое окно пользователя для введения условия

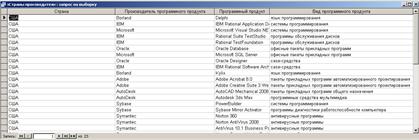

Рисунок 20. Запрос «Страны производители»

Также еще в курсовом проекте были созданы параметрические запросы:

- Программные продукты с определенной степенью защиты;

- Программные продукты, требующие для работы Вводимое пользователем ОЗУ;

- Программные продукты, требующие ввода ОС и 512mb видеокарты

Отчет – гибкое и эффективное средство для организации данных при выводе на печать. По своим свойствам и структуре отчеты во многом похожи на формы, но предназначены только для вывода данных, причем для вывода не только на экран, но и на принтер. В связи с этим отчеты отличаются тем, что в них приняты специальные меры для группирования выводимых данных и для вывода специальных элементов оформления, характерных для печатных документов.

В курсовом проекте разработано шесть отчетов:

- Программные продукты;

- Место продажи;

- Страны-производители;

- Поддержка программных продуктов;

- Области использования программных продуктов;

- ОЗУ (генерируется при выполнении запроса «ОЗУ»).

Отчет «Программные продукты» (рис. 21) имеет поля: Производитель, Название ПП, Область использования, Название ОС, Название интерфейса.
