Автоматизация автосервиса

Подтверждение заказа – подтверждения клиентом намерения обратиться в автосервис для оказания ему выбранных услуг.

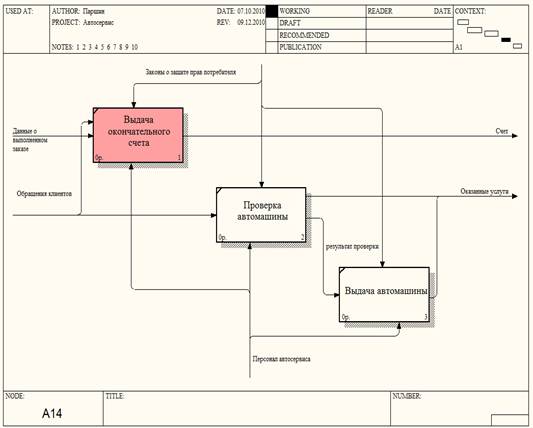

Рисунок 6 – Диаграмма декомпозиции «Конец обслуживания»

При окончании обслуживания клиенту предъявляют итоговый счет за оказанные услуги. Затем клиент должен оплатить данный счет. В конце происх

одит итоговая проверка машины перед отъездом клиента и возвращение машины владельцу.

Выдача окончательного счета – система формирует итоговый счет за оказанные услуги, исходя из выполненных работ.

Проверка машины – демонстрация клиенту конечного результата проделанных работ.

Выдача автомашины – возврат автомашины клиенту, клиент покидает автосервис.

2.2 Словарь потоков данных

2.2.1 Обращения клиентов – поток данных связанных с клиентом

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

Номер заказа – номер заказа, полученный клиентом после прохождения процедуры оформления заказа. Длина 10 символов, тип integer.

2.2.2 Выданная информация – информация, выдаваемая по запросу клиента

Состоит из 2 потоков:

2.2.2.1 Информация об услугах – список доступных услуг автосервиса с их характеристиками

Состоит из данных:

Название – название услуги. Длина 10 символов, тип string.

Базовая стоимость – стоимость самих работ без стоимости запчастей. Длина 10 символов, тип integer.

2.2.2.2 Информация о заказе – информация о заказе клиента

Состоит из данных:

Номер заказа – номер заказа, полученный клиентом после прохождения процедуры оформления заказа. Длина 10 символов, тип integer.

Статус заказа – отражает процесс выполнения заказа. Может быть

«в процессе выполнения», «отменен», «выполнен», «выполнен и оплачен».

Дата окончания работ – дата выполнения заказа. Длина 10 символов, тип date.

2.2.3 Данные о заказе – совокупность всех данных о заказе принятом на обработку персоналом

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

Номер заказа – номер заказа, полученный клиентом после прохождения процедуры оформления заказа. Длина 10 символов, тип integer.

Статус заказа – отражает процесс выполнения заказа. Может быть «в процессе выполнения», «отменен», «выполнен», «выполнен и оплачен»

Дата окончания работ – дата выполнения заказа. Длина 10 символов, тип date.

Тип услуги – тип услуги, оказываемый клиенту. Длина 10 символов, тип string.

2.2.4 Данные клиента – информация о клиенте, вводимая клиентом при регистрации

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

2.2.5 Начальные данные заказа – информация о заказе для расчета срока, номера и стоимости

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

Тип услуги – тип услуги, оказываемый клиенту. Длина 10 символов, тип string.

2.2.6 Данные для подтверждения заказа – полная информация о заказе клиента, предоставляемая клиенту для подтверждения своего намерения

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

Номер заказа – номер заказа, полученный клиентом после прохождения процедуры оформления заказа. Длина 10 символов, тип integer.

Дата окончания работ – дата выполнения заказа. Длина 10 символов, тип date.

Тип услуги – тип услуги, оказываемый клиенту. Длина 10 символов, тип string.

Примерная стоимость – сумма, в которую может обойтись заказ клиенту. Длина 10 символов, тип integer.

2.2.7 Данные о выполненном заказе – информация о заказе для формирования итогового счета

Состоит из данных:

ФИО клиента – фамилия, имя, отчество клиента, обращающегося в автосервис. Длина 30 символов, тип string.

Марка машины – наименование фирмы производителя, может включать в себя модель машины. Длина 15 символов, тип string.

Номерной знак – числовой и буквенный код на номере машины. Длина 10 символов, тип string.

ФИО владельца машины клиента – фамилия, имя, отчество владельца автотранспортного средства по документам. Длина 30 символов, тип string.

Контактный телефон – номер телефона для связи с клиентом. Длина 11 символов, тип integer.

Номер заказа – номер заказа, полученный клиентом после прохождения процедуры оформления заказа. Длина 10 символов, тип integer.

Дата окончания работ – дата выполнения заказа. Длина 10 символов, тип date.

Тип услуги – тип услуги, оказываемый клиенту. Длина 10 символов, тип string.
