Насосная станция для польдерного осушения

Hг.ср ===1,99 м;

hl = iхlтр = 3,50,043 =0,15 м

Тогда расчетный напор будет равен:

Hp =Hг.ср + hl + hм = 1,99+0,15+0,9=3,04 м.

5. Подбор основных насосов

В состав основн

ых насосов входят рабочие насосы и резервные.

Рабочий насос подбирают по расчетному напору, который равняется напору насосной станции (параллельное включение насосов) и расчетной подаче .

Расчетная подача насоса определяется из выражения

, (12)

где – количество рабочих насосов.

Количество рабочих насосов определяем из условия лучшего покрытия графиков водопотребления (откачки) с учетом получения при этом максимальной экономической эффективности.

При этом необходимо учитывать следующее:

– увеличение количества насосов приводит к возрастанию строительного объема здания насосной станции;

– при совместной работе на общий напорный трубопровод подача насоса уменьшается по сравнению с подачей при индивидуальной его работе, и чем больше насосов работают вместе, тем больше снижение их подачи;

– чем менее мощный насос, тем ниже его КПД.

Предварительный подбор насоса выполняется по сводным графикам полей

Q-H [2], а затем, установив тип и марку насоса, по рабочим характеристикам, находим более подробные сведения о насосе и его параметрах.

При этом рабочая точка должна находиться в области максимального К.П.Д. (рабочая область насоса). Допускается отклонение величины расчетного напора насоса от напорной характеристики 3%.

Исходя из выше перечисленных условий выбираем насос ОП6-87.

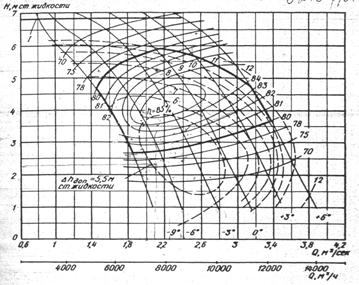

Рис.5.1 Характеристики насоса ОП6-87

6. Проектирование и расчет подводящих трубопроводов

Подводящие трубопроводы предназначены для транспортирования воды от водозаборного сооружения к насосам.

При проектировании подводящих трубопроводов необходимо соблюдать следующие требования:

– число всасывающих трубопроводов должно быть равно числу насосов, при необходимости допускается устройство общего всасывающего коллектора;

– трубопроводы следует устраивать стальными; соединения труб вне здания станции устраиваются сварными, а в пределах здания станции на фланцах или сварными;

– всасывающие трубопроводы прокладывают с непрерывным подъемом не менее 0,005 в сторону насоса;

– соединение всасывающего трубопровода и всасывающего парубка насоса осуществляется с помощью ассиметричного перехода с горизонтальной верхней образующей;

Рис. 6.1. Схема всасывающего трубопровода

7. Проектирование водозаборных сооружений

Водозаборное сооружение насосной станции предназначено для приема воды из источника и подачи ее к всасывающим трубопроводам основных насосов. В состав водозаборного сооружения входят аванкамера и водоприемник.

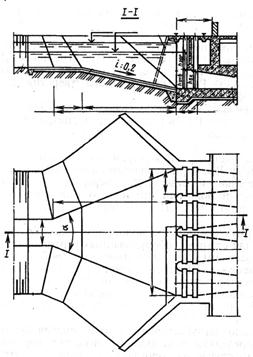

Поскольку подача насоса 4,9 м3/с и высота всасывания положительная – применяют камерный тип водозаборного сооружения, (рис.2).

Всасывающие трубопроводы насосов располагаются на торцевом откосе ковша. Расстояние между осями всасывающих трубопроводов (3…4) Двх (диаметра входного отверстия приемного конуса); .

Заглубление верхней кромки входного отверстия приемного конуса под минимальный уровень принимают , но не менее 0,5м. Входное отверстие целесообразно устраивать в вертикальной плоскости.

Сороудерживающую решетку предпочтительнее делать выносной и располагать ее вначале аванкамеры. На входных отверстиях всасывающих трубопроводов также должны быть предусмотрены решетки.

Прямой уклон дна аванкамеры рекомендуется принимать i=0,2. Аванкамеру следует устраивать с центральным углом конусности 40…45о.

Определяем длину аванкамеры:

Определяем ширину водозаборного сооружения в плане:

B=bn+tb(n-1)=33+0,7(3-1)=10,4м

b- ширина пролёта водозаборного сооружения, м;

n-количество подводящих трубопроводов равная числу основных насосов;

tb=(0,6-0,8);

b=3,23Д=2,81=3м.

Назначаем длину камеры водозаборного Lk=3м;

Окончательные размеры водозаборного сооружения будут установлены процессе проектирования здания насосной станции.

8. Проектирование и расчет напорных трубопроводов

Подача воды от насосов осуществляется к внутристанционным напорным трубопроводам, а от них к напорным трубопроводам. Внутристанционные трубопроводы с трубопроводной арматурой, полностью располагаются в здании насосной станции. В общем случае подача мелиоративных станций значительна, поэтому особенно необходимо, чтобы потери напора во внутристанционных трубопроводах были минимальными. Практически это достигается отсутствием в трубопроводах резких поворотов.

8.1 Проектирование внутристанционных трубопроводов

Внутристанционные трубопроводы устраиваются из стальных труб. Диаметр внутристанционных напорных трубопроводов определяют по расчетному расходу, величина которого равна расчетной подаче насоса, и экономичным скоростям, которые принимают:

м/с для труб диаметром до 1010 мм;

При этом диаметр внутристанционного напорного трубопровода должен быть не меньше диаметра нагнетательного патрубка насоса. Переход от нагнетательного патрубка насоса к внутристанционному напорному трубопроводу осуществляется с помощью прямого диффузора, длина которого принимается от 6 до 7 разности диаметров трубопроводов и патрубка.

На внутристанционных напорных трубопроводах может устанавливаться обратный клапан, монтажная вставка, задвижка (дисковый затвор) и контрольно-измерительная арматура. Масса трубопроводов и арматуры предается на бетонные фундаменты.

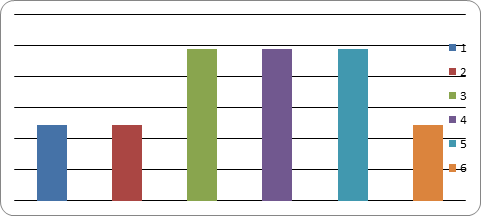

Рисунок 8.1 График водоподачи насосной станции

Qн.т.=Q, м3/с (8.1)
