Методика проектирования технологического процесса восстановления изношенной детали (шестерни)

Подача

Скорость резания

Частота вращения шпинделя:

Вспомогательное время

Основное время

Переход 3. Сглаживание поверхности за 2 рабочих хода.

Подача [4, стр.152]

Скорость резания

Частота вращения шпинделя:

Вспомогательное время

Основное время

Вспомогательное время на операцию определяется из выражения

Основное время на операцию определяется из выражения

Дополнительное время на операцию определяется по формуле

Штучное время определяется из выражения:

Норма времени на операцию будет равна

030 Операция вертикально-фрезерная

Норма времени на любую операцию определяется по формуле:

Переход 1. Установить и снять заготовку .

Вспомогательное время на переход зависит от способа установки, характера выверки и массы заготовки

Переход 2. Фрезеровать паз шириной 14 мм и глубиной 12 мм. ) Выдержать вышеуказанные размеры.

Подача на зуб SZ , мм/зуб [4, стр.183 табл.41]

Подача на один оборот фрезы

Глубина фрезерования t = 0,3 мм

Скорость резания

где D – наружный диаметр фрезы, мм. D = 14 мм

Т – стойкость фрезы, мин Т = 80 [ стр.188 табл.44]

В – ширина фрезерования, мм. В = 14 мм.

Значения величин С2 , q, m, x, y, z, n выбираем согласно (табл. 4 т. 43 )

С2 = 145

q = 0,44

m = 0,37

x = 0,24

y = 0,26

z = 0,2

u= 0,1

Частота вращения фрезы

[4, стр.138]

Минутная подача

[1, стр.26]

Вспомогательное время на переход назначается

[4, стр 222]

Основное время определяется по формуле:

где L – расчетная длина хода режущего инструмента

i – количество рабочих ходов

SФ – продольная подача стола.

L = 88 мм; Y = 3 мм

Вспомогательное время на операцию определяется из выражения

Основное время на операцию определяется из выражения

Дополнительное время на операцию определяется по формуле

Штучное время определяется из выражения:

035 Операция шлифовальная

Подготовительно-заключительное время на операцию назначается

ТПЗ = 10 мин. [2. табл83. с 116]

Переход 1. Установить закрепить и снять деталь.

Вспомогательное время ТВ = 0,5 мин.

Переход 2. Шлифовать поверхность.

hЧИСТ =0,1 мм.

Поперечная подача SПОП = 0,01 мм [2, табл.86. с 119];

Продольная подача SПР = 0,20 мм/об [2, табл.86. с 119];

Число проходов определяется по принятой поперечной подаче

i=h/t= 0,1/0,01 =10

Продольная подача в таблицах дана в долях ширины шлифовального круга, поскольку в каждом конкретном случае можно использовать разные круги подача пересчитывается по формуле:

SПР = ВК∙β;

где SПР – продольная подача, мм/об

ВК – ширина шлифовального круга, мм

β – продольная подача в долях ширины шлифовального круга.

SПР =45∙0,2=9 мм/об;

Скорость резания vР = 55∙0,9 = 49,5 м∙мин-1

По расчетной скорости резания определяется расчетная частота вращения шпинделя

n = 165,9 мин -1

Согласно паспортным данным станка принимается

nФ = 150 мин-1 [2. табл. 89 с 121],

Основное время

, мин

L – длина обрабатываемой поверхности с учетом врезания и перебега, мм

Величина врезания и перебега равна у=3 мм.

КЗ – коэффициент зачистных ходов 1,2 – 1,7

То=68*10*1,5/150*9=0,26 мин

Вспомогательное время ТВ = 1 мин

Вспомогательное время на операцию ТВ =0,26+1=1,26 мин.

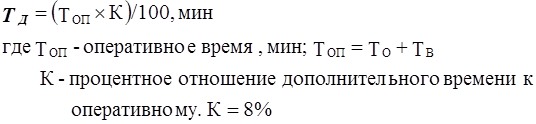

Дополнительное время определяется по формуле [3]

ТД = (ТОП×К)/100, мин

где ТОП – оперативное время, мин ТОП = ТО + ТВ

К – процентное отношение дополнительного времени к оперативному. При шлифовании К = 7%. [2, табл.7]
