Горная механика

На шахтах III категории, сверхкатегорных и опасных по внезапным выбросам при установке электрооборудования общего назначения в помещении, через которое проходит канал или диффузор вентиляторной установки, должна предусматриваться принудительная нагнетательная вентиляция, включаемая при остановке вентилятора.

Для предотвращения поступления метана из выработанных пространств в очистной забой

могут применяться подземные и поверхностные газоотсасывающие вентиляторные установки. Их применение должно осуществляться в порядке, установленном Госгортехнадзором России.

Задача 43. Построить характеристику вентиляционной сети, если вентилятор ВОД-40 имеет производительность 300 м3/с и давление 250 даПа.

Решение:

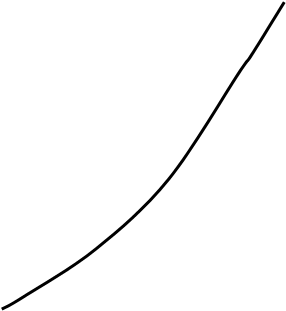

Характеристики вентиляционной сети.

Определим постоянную сети

R = = = 0,0278.

Уравнение характеристики сети при давлении 250 даПа

Н = 0,0278 * Q2.

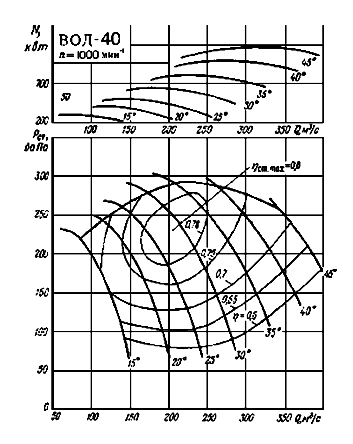

Рис. 1. Аэродинамические характеристики вентилятора ВОД-40.

59. Конструкция, принцип действия, область применения, достоинства и недостатки гидроэлеватора. Вычертить схему гидроэлеватора

Гидроэлеватор (рис. 2) — водоструйный насос, в котором используется энергия рабочей воды, подаваемой стационарным насосом. Рабочая вода подается по трубопроводу 1 и выходит с большой скоростью через насадку 2. При этом в приемной камере 3 создается разрежение. В зону разрежения по трубопроводу 4 всасывается откачиваемая жидкость. Рабочая и откачиваемая жидкости смешиваются в горловинё 5, затем поток попадает в диффузор 6, где кинетическая энергия частично преобразуется в давление. Из диффузора поток поступает в напорный трубопровод.

Достоинствами гидроэлеватора являются: простота устройства, небольшие размеры в плане, отсутствие движущихся частей, возможность откачки пульпы, откачка насухо и минимальные затраты на обслуживание.

Недостатком гидроэлеватора является низкий к. п. д. (не более 0,4, а при откачке пульпы — не более 0,25).

В шахтной практике гидроэлеваторы применяются для чистки водосборников и зумпфов. При этом рабочая вода подается обычно из напорного трубопровода главной водоотливной установки.

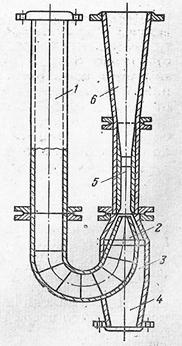

Рис. 2. Гидроэлеватор.

Задача 70. Выбрать трубы из стали Ст. 3 по диаметру и толщине стенки для насоса ЦНС 180-680, если число напорных трубопроводов главного водоотлива равно двум, вода нейтральная, взрывные работы в шахте ведутся. Коэффициент, учитывающий минусовый допуск толщины стенки, принять равным 15, срок службы труб 10 лет.

Решение:

Оптимальный диаметр напорного трубопровода

dопт = k*0,0131 * Q0,476 = 1*0,0131*1800,476 = 0,155 м,

где k – коэффициент, зависящий от числа напорных трубопроводов (при двух трубопроводах k = 1).

Принимаем трубы с наружным диаметром 180 мм.

При определении требуемой толщины стенки принимаем срок службы трубопровода Т = 10 лет, материал труб – Ст.3, давление у напорного патрубка р = 6 МПа.

Тогда толщина стенки

δ = = = 7,3 мм,

где k1 = 2,52 – для Ст. 3;

α1 – скорость коррозийного износа наружной поверхности труб (при ведении взрывных работ α1 = 0,25 мм/год);

α2 - скорость коррозийного износа внутренней поверхности труб (при нейтральных водах α2 = 0,1 мм/год).

Принимаем толщину стенки δ = 8 мм.

Таким образом принимаем трубу ГОСТ 8732-78

- для напорного трубопровода с наружный диаметром 180 мм, внутренним диаметром dн = 164 мм и толщиной стенки δ = 8 мм;

- для подводящего: наружный диаметр 203 мм и внутренний диаметр 187 мм.

ЛИТЕРАТУРА

1. Рабочая программа и методические указания по выполнению контрольной работы «Горная мехника». Кировск, 2009.

2. И.Г. Ивановский. ШАХТНЫЕ ВЕНТИЛЯТОРЫ. Владивосток, 2003.

3. Р.Н. Хаджиков, С.А. Бутаков. Горная механика. - М.: Недра,. 1982.

4. Стационарные установки шахт. Под ред. Братченко Б.Ф. - М.: Недра, 1977.
