Разработка проекта предприятия по заготовке и переработке древесины в условиях Кемеровской области

Главная поточная линия

- выгрузка деревьев – консольно-козловой кран ККЛ-32);

- растаскивание и подача - разгрузочно-растаскивающая установка РД-2;

- очистка деревьев от сучьев – автоматическая установка для раскряжевки хлыстов (с продольным перемещением хлыста) ЛО-30;

- раскряжевка хлыста - автоматическая установка для раскряжевки хлыстов (с продольным перемещением хлыста) ЛО-3

0;

- сортировка - продольный автоматизированный цепной лесотранспортер ЛТ-86;

- штабелевка - консольно-козловой кран ККС-10;

- отгрузка - консольно-козловой кран ККС-10;

Лесопильный цех

- подача пиловочника – продольный цепной лесотранспортер БА-4;

- окорка – роторный окорочный станок ОК-66М;

- продольная распиловка – лесопильные рамы 2Р75-1 и 2Р75-2;

- обрезка кромок – обрезной станок Ц2Д-7;

- торцовка – торцовочный станок Ц6-2;

- сортировка – ленточный транспортер Б-5050;

- вынос из цеха готовой продукции – автопогрузчик 4008М;

- вынос из цеха отходов – скребковый транспортер ТОЦ-16-5;

Комбинированный цех

- подача сырья – продольный цепной лесотранспортер БА-4;

- подача отходов - ленточный транспортер ТОЦ-16-5;

- распиловка на брусья – рама для распиловки коротких низкокачественных лесоматериалов РК-63-1;

- распиловка брусьев лесопильной рамой – лесопильная рама тарная для продольной распиловки РТ-36;

- обрезка кромок – обрезной станок Ц2Д-7;

- торцовка - торцовочный станок Ц6-2;

- сортировка - ленточный транспортер Б-5040;

- разделка дровяного долготья на коротье – автоматизированная установка для разделки длинномерных сортиментов (с продольным перемещением) АЦ-3С;

-раскалывание – дровокольный гидравлический станок КГ-8;

-измельчение в щепу – дисковая рубильная машина МРГ-40;

-сортировка щепы – установка для сортировки щепы СЩ-1М;

-вынос щепы – установка для пневмотранспорта и погрузки щепы ВП-5;

-вынос продукции (тары) – автопогрузчик 4008-М;

-вынос отходов - ленточный транспортер ТОЦ-16-5.

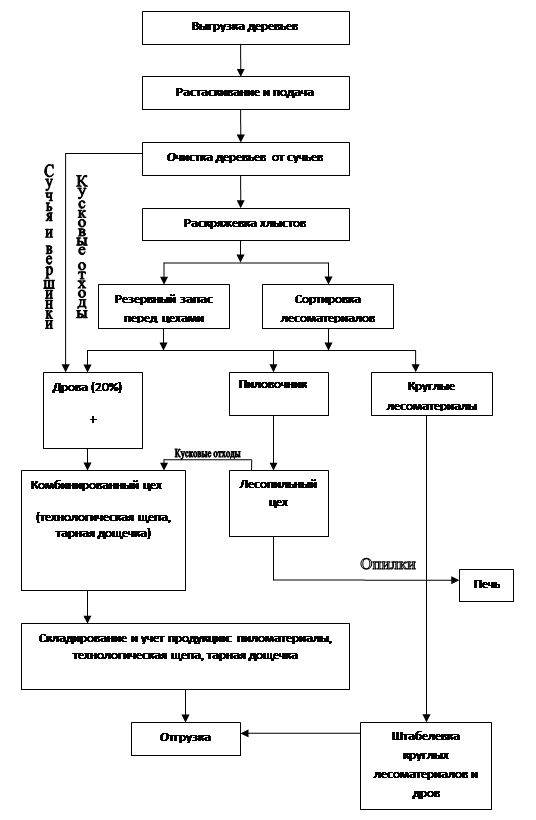

Рис. 2 Структурная схема технологического процесса

Таблица 7. Режим производства и объём операций по технологическим линиям
