Устройства противоаварийной автоматики

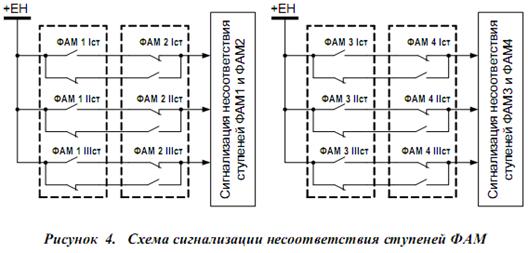

Появление сигнала несоответствия ступеней не обязательно говорит о неисправности ФАМ. При работе ФАМ в зоне смены уставки это нормальное явление, поскольку ввиду погрешностей измерительных цепей и неизбежной разницы в настройках, абсолютно одинаковой мощности срабатывания либо возврата устройств ФАМ добиться невозможно. Одна

ко если текущее значение мощности больше или меньше значения уставки на 10 и более МВт, а сигнал несоответствия не снимается, то это признак неисправности одного из ФАМ. Какой именно ФАМ неисправен, может определить персонал участка ПА. Причиной срабатывания может, также, быть не только неисправность устройств, но и отсутствие оперативного тока на одном из ФАМ, не вставленные испытательные блоков цепей тока от какого либо из блоков (что отражается на величине фиксируемой мощности) или отсутствие напряжения (при этом ФАМ фиксирует "нулевую" мощность). При фиксации отключенного состояния 9АТ автоматически снимается оперативный ток с реле-повторителей ФАМ №3, 4. При этом происходит загорание табло 59ТС на п.1 ГЩУ. Блинкеры о срабатывании ступеней ФАМ должны выпадать только при действии устройств ПАА на разгрузку станции. Функции устройств ФАМ 1,2 и ФАМ 3,4 одинаковы и дублируют друг друга. Реле-повторители ступеней ФАМ расположены на панелях 202Р, 203Р, 214Р, 215Р РЩ ОРУ-330.Питание повторителей ФАМ 1,3,(2,4) осуществляется от автоматов питания логики АРС ОЛ 1-го (2-го) комплекта. Так, при выводе из работы 9АТ в первом и втором комплектах АРС ОЛ автоматически выводятся из работы повторители ФАМ 3 и ФАМ 4. Для этого в схемах имеются реле повторители ремонта 9АТ 1KL2 (2KL2), которые своими нормально замкнутыми контактами снимают "плюс" с повторителей ФАМ 3(4). Это необходимо для обеспечения правильного действия автоматики при раздельной работе ОРУ-330 и ОРУ-750 кВ.

3. Устройство и работа АЛАР ВЛ 330 кВ, 750 кВ и АЛАР блоков №1,2,3,4 РАЭС

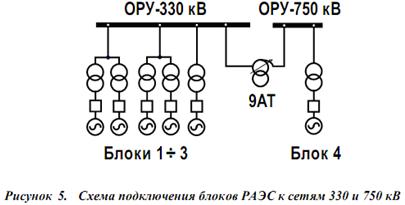

Устройства автоматики ликвидации асинхронного режима ВЛ 330 кВ "Ровно", "Грабов", "Ковель", "Луцк" и ВЛ 750 кВ "Западноукраинская" и блоков 1, 2, 3, 4 РАЭС предназначены для прекращения асинхронного хода на указанных линиях или блоках при нарушении динамической устойчивости путем снижения избыточной мощности, выдаваемой с шин станции. Принцип действия АЛАР основан на фиксации следующих характерных признаков, сопутствующих асинхронному режиму:

- периодическое изменение угла между напряжением системы и напряжением систем шин 330 и 750 кВ РАЭС от 0 до 360° в сторону опережения или замедления с частотой скольжения:

- периодическое изменение (качание) напряжения от максимума до минимума;

- периодическое изменение (качание) тока от нуля до максимума;

- периодическое изменение с двойной частотой знака скольжения активной мощности генератора;

Изменение знака скольжения и изменение знака активной мощности фиксируется с помощью направленного реле мощности. Изменение величины тока и напряжения определяется комплексно с помощью реле минимального сопротивления. За один цикл качаний реле мощности должно зафиксировать сначала выдачу, а затем прием активной мощности (или, наоборот, в зависимости от знака скольжения) и, одновременно, должно иметь место однократное срабатывание и возврат реле минимального сопротивления. АЛАР ВЛ 330 кВ и АЛАР блоков выполнены на типовых панелях и имеют по выходным цепям две ступени срабатывания:

- 1-я ступень срабатывает на первом цикле качаний или после второго цикла качаний:

- 2-я ступень срабатывает после просчета двух циклов качаний или после просчета четырех циклов качаний и дополнительной выдержки времени. Выходные цепи АЛАР ВЛ 330 кВ и блоков №1, 2 формируются на панелях коммутаторов АРС от АЛАР и состоят из двух одинаковых комплектов, дублирующих друг друга.

Комплекс устройств ПАА АЛАР

Комплекс устройств ПАА АЛАР состоит из: пусковых и исполнительных органов. 6.6.1.1 Пусковые устройства Пусковые устройства выявляют аварийные возмущения в энергосистеме или переходные процессы по ВЛ 330/750 кВ опасные для устойчивости.

К пусковым устройствам ПАА относятся АЛАР ВЛ 330 кВ "Ровно", "Грабов", "Ковель", "Луцк", ВЛ 750 кВ "Западноукраинская" и АЛАР блоков № 1, 2, 3, 4 РАЭС, а также НАЛАР блоков №3, 4.

Исполнительные устройства

Исполнительные устройства действуют на снижение мощности станции

следующими способами:

- отключение генераторных выключателей ТГ-1 ÷ ТГ-4;

- отключение и пуск УРОВ воздушных выключателей ВВ-330 кВ бл.№3 через выходные реле основных и резервных защит блока №3;

- отключение и пуск УРОВ воздушных выключателей ВВ-750 кВ бл.№4 через выходные реле основных и резервных защит блока №4.

К исполнительным устройствам относятся выходные комплекты коммутаторов АРС от АЛАР, выходные реле АЛАР бл. №3, 4 и выходные реле НАЛАР бл. №3, 4. АЛАР блоков №3, 4 воздействуют непосредственно на выходные реле резервных и основных защит блока. Для исключения избыточного воздействия АРС АЛАР предусмотрены следующие блокировки действия отдельных устройств АЛАР:

- при одновременном отключении выключателей 330 кВ В-22, В-21 АЛАР ВЛ 330 кВ "РАЭС-Луцк" воздействует только на блок №1;

- при одновременном отключении выключателей 330 кВ В-42, В-41 АЛАР ВЛ 330 кВ "РАЭС-Ровно" воздействует только на блок №2;

- при фиксации отключения 9АТ АЛАР ВЛ "ЗУ" воздействует только на блок №4;

- при фиксации отключения 9АТ АЛАР ВЛ 330 кВ не воздействуют на блок №4;

При выводе в ремонт или аварийной остановке одного из двух работающих ТГ блока №1(2) необходимо вывести действие 1-й ступени АРС АЛАР на отключение ТГ блока с неполным составом генераторов. Выходные цепи 1го комплекта АРС АЛАР располагаются на панели 209, 210Р РЩ ОРУ 330 кВ, выходные цепи 2-го комплекта АРС АЛАР располагаются на панели 207Р, 208Р РЩ ОРУ 330 кВ.

При введенных в работу обоих комплектах АРС АЛАР одноименные переключающие устройства на панелях 208Р, 209Р и 207Р, 210Р должны находится в одинаковых положениях. НАЛАР блока №3 при неполнофазном режиме одного из выключателей 330 кВ блока (В-70, В-71) при отключенном состоянии другого выключателя воздействует на выходные реле ДЗШ (ДДЗШ) 1СШ 330 кВ и выходные реле резервных защит ошиновки В-70, В-72. НАЛАР блока №4 при неполнофазном режиме одного из выключателей 750 кВ блока (В-1, В-4) при отключенном состоянии другого выключателя воздействует на выходные реле ошиновки выключателей 750 кВ В-1, В-2 и выходные цепи резервных защит ВЛ "ЗУ". Первый комплект коммутаторов выходных цепей АРС от АЛАР расположен на панелях 209Р, 210Р; второй – на панели 207Р, 208Р РЩ ОРУ-330.
