Устройства противоаварийной автоматики

Устройства ПАА должны удовлетворять следующим техническим требованиям:

- Быстродействию;

- Селективности;

- Чувствительности;

- Надежности.

2.3 Автоматическая разгрузка станции при отключении линий

Устройства автоматической разгрузки станции при отключении линий (АРС ОЛ) РАЭС относятся к АПНУ.

Комплекс устройств ПАА подразделяется на следующие составные части:

- пусковые устройства

- дозирующие устройства

- исполнительные устройства

2.3.1 Пусковые устройства

Выявляют аварийные возмущения в энергосистеме или переходные процессы по ВЛ 330к В и ВЛ 750 кВ опасные для устойчивости, фиксируют аварийные отключения ВЛ 330кВ и ВЛ 750кВ до БАПВ и с НБАПВ и ремонтные режимы, аварийные отключения и ремонтный режим автотрансформатора 750/330 кВ 9АТ. К пусковым устройствам ПАА относятся ФОЛ ВЛ 330 кВ "Ровно", "Грабов", "Ковель", "Луцк", ВЛ 750 кВ "Западноукраинская", ФО 9АТ на стороне 330 кВ, ФО 9АТ на стороне 750 кВ, выходные цепи приемников команд по ВЛ 330 и 750 кВ.

2.3.2 Дозирующие устройства

Определяют величину избыточной мощности РАЭС в аварийном режиме, под действием которой происходит ускорение турбогенераторов и при действии исполнительных устройств ПАА, позволяют снижать мощность станции только на ту величину, которой достаточно для сохранения устойчивости. К дозирующим устройствам относятся панели ФАМ №1 ÷ 4.

2.3.3 Исполнительные органы

Действуют на снижение мощности станции различными способами:

- отключение генераторных выключателей ТГ-1 ÷ ТГ-4;

- отключение и пуск УРОВ воздушных выключателей 330 кВ В-70, В-71 бл.№3

через выходные реле резервных и основных защит блока;

- отключение и пуск УРОВ воздушных выключателей 750 кВ В-1, В-4 бл.№4 через выходные реле резервных и основных защит блока;

К исполнительным устройствам относятся непосредственно сами устройства АРС ОЛ объединяющие в себе выходные цепи ранее перечисленных устройств, а также выходные реле воздействий на разгрузку РАЭС (два комплекта).

2.4.1 Устройства фиксации активной мощности

Устройства фиксации активной мощности (УФАМ) предназначены для измерения и суммирования активной мощности энергоблоков для определения дозировки воздействия на разгрузку станции в аварийных режимах. В общем случае, чем больше фиксируемая мощность и тяжелее авария, тем больше должно быть воздействие на разгрузку. Суммирование мощности производится отдельно для блоков 1 ÷ 3 – 3 ступени и для блоков 1 ÷ 4 – 7 ступеней. При этом ФАМ №1 (п. 216Р РЩ ОРУ-330) и ФАМ №2 (п. 201Р РЩ ОРУ-330) фиксируют мощность блоков №1 ÷ 3, а ФАМ №3 (п. 213Р РЩ ОРУ-330) и ФАМ №4 (п. 201Р РЩ ОРУ-330) – мощность блоков №1 ÷ 4 за вычетом мощности, потребляемой блоками на собственные нужды. Устройства ФАМ №2 и ФАМ №4 выполнены на базе микропроцессорного устройства "Диамант" и конструктивно расположены в одном корпусе. ФАМ №1 и ФАМ №2 имеют три ступени срабатывания:

- I ступень РΣ = 1200 МВт

- II ступень РΣ = 1400 МВт

- III ступень РΣ = 1600 МВт

ФАМ №3 и ФАМ №4 имеют семь ступеней срабатывания:

- I ступень РΣ = 1100 МВт

- II ступень РΣ = 1300 МВт

- III ступень РΣ = 1500 МВт

- IV ступень РΣ = 1700 МВт

- V ступень РΣ = 1900 МВт

- VI ступень РΣ = 2100 МВт

- VII ступень РΣ = 2500 МВт

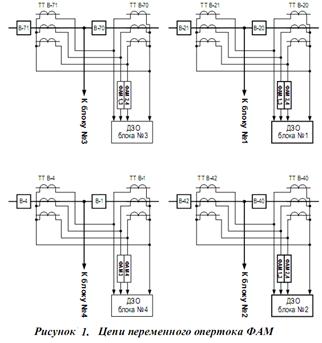

Устройства ФАМ по цепям тока подключены к схемам ДЗО на суммы токов высоковольтных выключателей, посредством которых блоки 1 ÷ 4 подключены к шинам ОРУ 330 и 750 кВ (рисунок 1.).

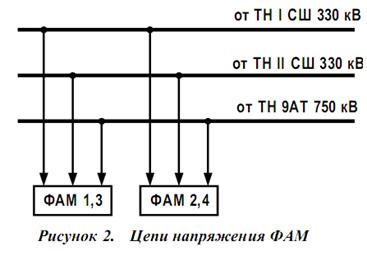

По цепям напряжения ФАМ-1, 2 подключены к ТН I или II систем шин 330 кВ. ФАМ-3, 4 подключены к ТН 750 кВ 9АТ или к ТН I или II систем шин 330 кВ. Измерение мощности блока №4 производится с помощью напряжения ТН 750 кВ.

В первом комплекте АРС ОЛ установлены два устройства ФАМ-1 и ФАМ-3 типа ШП 2701. ФАМ-1 суммирует мощность блоков 1 ÷ 3, ФАМ-3 суммирует мощность блоков 1 ÷ 4. По цепям напряжения оба эти устройства ФАМ могут быть подключены к ТН I или II СШ через переключатели SN1, SN2 расположенные на панели 215Р РЩ ОРУ-330. Перед выводом из работы ТН I либо II СШ 330 кВ либо самих систем шин с помощью этого переключателя ФАМ 1, ФАМ 3 должны переводится на оставшийся в работе ТН. После ввода в работу ТН С.Ш., переключатель должен быть возвращен в исходное (заданное картой ППУ) положение. Контроль текущего значения мощности в устройствах ШП 2701 не предусмотрен, о состоянии ФАМ-1, 3 в части фиксируемой мощности можно судить только по свечению светодиодов сработавших ступеней на модулях устройства. Во втором комплекте АРС ОЛ установлено одно микропроцессорное устройство, изготовленное НПО "ХАРТРОН-ИНКОР" на базе программного модуля "Диамант". Данное устройство объединяет в себе функции двух ФАМ. ФАМ-2 суммирует мощность блоков 1 ÷ 3, ФАМ-4 суммирует мощность блоков 1 ÷ 4. По цепям напряжения оба эти устройства подключены непосредственно к шинкам ТН I СШ и ТН II СШ 330 кВ и ТН 750 кВ помимо переключателя. При этом энергоблоки 1 ÷ 3 программно закреплены за ТН I СШ 330 кВ, а блок №4 за ТН 750 кВ. При исчезновении напряжения одной из систем шин (ТН 750 кВ), обсчет мощностей производится относительно напряжения оставшейся системы шин. Переключение производится автоматически. При восстановлении питания фиксация присоединений за системами шин автоматически восстанавливается. Устройства ФАМ действуют контактами своих выходных реле на катушки промежуточных реле повторителей ФАМ (KL). Повторители же своими контактами действуют непосредственно в схемы логики АРС ОЛ. Соответственно имеются две независимых схемы реле повторителей ФАМ 1 и ФАМ 3 в 1-ом комплекте АРС ОЛ и две схемы повторителей ФАМ 2, и ФАМ 4 во 2-ом комплекте АРС ОЛ. При этом схемы повторителей ФАМ 1 управляются как контактами ФАМ 1 так и контактами ФАМ 2, а схема повторителей ФАМ 2 управляется как контактами ФАМ 2 так и контактами ФАМ 1 (см. схему на рисунке 3.).

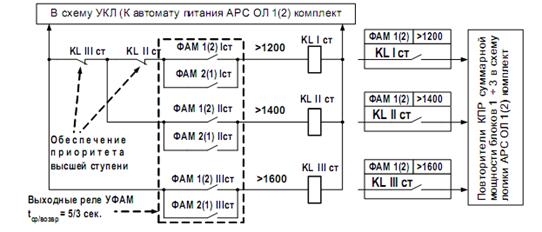

Рисунок 3. Выходные цепи реле-повторителей ФАМ

Аналогично вышерассмотренной схеме цепи повторителей ФАМ 3 управляются как контактами ФАМ 3 так и контактами ФАМ 4, а цепь повторителей ФАМ 4 управляется как контактами ФАМ 4 так и контактами ФАМ 3. Таким образом, если, например ФАМ 1 выходит из строя и размыкает контакты, то схема повторителей ФАМ 1 продолжает нормально работать от контактов ФАМ 2 и наоборот. Схемы повторителей выполнены так, что при разных положениях ФАМ 1 или ФАМ 2, а также ФАМ 3 или ФАМ 4 их повторители находятся в положении, соответствующем положению ФАМ, фиксирующего бóльшую мощность. Это обычно бывает на границе переключения ступеней. Например, если ФАМ 1 находится в положении "1600 МВт", а ФАМ 2 еще не переключился и находится в положении "1400 МВт", то повторители как ФАМ 1 так и ФАМ 2 находятся в положении "1600 МВт" по положению ФАМ 1. Предусмотрена сигнализация нахождения ФАМ 1 и ФАМ 2 а также ФАМ 3 и ФАМ 4 на разных ступенях. Это сделано для выявления неисправности одного из ФАМ, приводящей к неправильным замерам мощности. Для этого постоянно сравниваются положения выходных реле попарно ФАМ 1 и ФАМ 2, а также, ФАМ 3 и ФАМ 4.
