Задание

Введение

Цели курсовой работы.

Целями курсовой работы являются:

1. Изучение методов проектирования и разработка электронных устройств в соответствии с данными технического задания;

2. Расчет статических и динамических параметров электронных устройств;

3. Практическое применение ЭВМ для схемотехнического проектирования электронных устройств.

Тематика курсовых работ.

В качестве объектов проектирования студентам предлагаются различные структуры многокаскадных усилительных устройств переменного тока с обратными связями.

Усилителем называется электронное устройство, предназначенное для усиления сигнала по мощности.

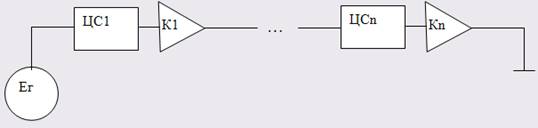

В общем случае усилитель может содержать несколько каскадов, соединенных между собой последовательно через цепи связи.

Основными параметрами и характеристиками усилителя являются:

· Коэффициент усиления:

а) Коэффициент усиления по напряжению;

Ku=Uвых(p)/Uвх(p)

P=σ+jω – оператор Лапласа

б) Коэффициент усиления по току;

Ki=Iвых(p)/Iвх(p)

Ki(p)=Iвых(p)/Iвх(p)

Ki(jω)=Iвых(jω)/Iвх(jω)

в) Коэффициент усиления по мощности;

Kp=Pвых/Pвх

· Входное и выходное сопротивление усилителя;

· Частотные характеристики усилителей:

а) АЧХ – зависимость модуля коэффициента усиления от частоты усиливаемого сигнала;

б) ФЧХ – зависимость фазы комплексного коэффициента передачи от частоты или зависимость разности фаз выходного и входного сигнала от частоты;

· Нелинейные искажения;

Нелинейные искажения – отклонение формы выходного сигнала от формы входного сигнала. Нелинейное искажение приводит к тому, что в выходном сигнале появляется дополнительная составляющая с частотой не равной основному частотному сигналу.

· Динамический диапазон сигнала;

· Искажение импульсных сигналов;

Основная часть

1. Расчет усилителя

1.1 Нахождение параметров нагрузки и расчет количества каскадов

Расчет количества каскадов усилителя начнем с нахождения параметров нагрузки: Pн, Iн, Uн, Rн. Как видно из задания, необходимо по значениям тока и мощности найти напряжение и сопротивление на нагрузке:

Uн = Pн/Iн = 0,019/0,01=1,9 B

Rн = Uн/Iн = 1,9/0,01 = 190 Ом

Найдем амплитуды напряжения и тока:

Uнм = (2) 1/2* Uн = (2)1/2* 1,9 В=2,69 В

Iнм = (2) 1/2* Iн = (2)1/2* 10 мА = 14,14 мА

Теперь можно определить значение коэффициента усиления замкнутого усилителя Кос:

Кос = Uнм / Uвхм

В нашем случае:

Кос = 2,69B/0,15B = 17,9

Усилителю с отрицательной обратной связью соответствует коэффициент передачи усилителя

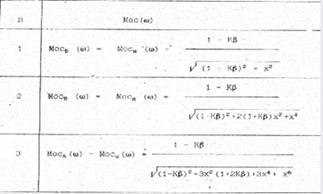

Определим число каскадов усилителя. Для этого воспользуемся таблицей, где Mос() - коэффициент частоты каскадов:

Пусть число каскадов n = 1, тогда

из этой формулы составим квадратное уравнение, и решим его относительно Kβ.

тогда 2,14 = (1- Kβ)2 получим корни Kβ = 1±1,46, выбираем отрицательный корень Kβ= - 0,46, и подставляем в уравнение K=Koc(1- Kβ)=17,9*(1+0,46)=26,2. Т. к. K>10, необходимо увеличить число каскадов.

Пусть n = 2:

Решая данное уравнение относительно Kβ и выбирая отрицательное решение, получаем Kβ=-0,5. Тогда K=Koc(1- Kβ)=17,9*(1+0,5)=8,95. Так как K<100, то достаточно двух каскадов. Таким образом, для проектирования каскадного усилителя будем использовать два n-p-n транзистора:

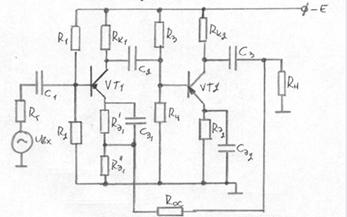

Рис.1 Каскадный усилитель

1.2 Статический режим работы выходного каскада

1.2.1 Выбор рабочей точки транзистора

Рабочая схема каскада имеет вид:

Определим параметры рабочей точки транзистора. Выбор рабочей точки А транзистора в режиме покоя, когда входной сигнал отсутствует, сводится к выбору тока коллектора IкА и напряжения UкэA в схеме, в первоначальном предположении Rэ= 0.

Должны выполняться следующие соотношения:

1. |UкэА| ³ Uнm + |Uкэmin|, где Uкэmin - напряжение на коллекторе соответствующее началу квазигоризонтального участка выходных ВАХ;

1. |Uкэmin| = 1В; UкэА = 2,9 В

2. IкА³Iнm/Kз, где KЗ = 0,7-0,95.

3. Если Кз = 0,7 то Iка = 20,23 мА

Iкдоп.расч. = 2* Iка = 40,46 мА; Uкдоп.расч. = 2* UкэА = 5,8 B;

Pкдоп. = Iкдоп.расч. * Uкдоп.расч.= 234,67 мВт

По величине мощности определим вид транзистора.

Выберем удобный для нас транзистор – КТ342A. Основные характеристики транзистора:

1.2.2 Выбор сопротивлений Rк2, Rэ2, R3, R4 выходного каскада.

Сначала предположим, что Rэ отсутствует, тогда уравнение линии нагрузки будет иметь вид:

Rэ2=(0,1¸0,3) Rk2 , Rэ2 =60 Ом.

Теперь уравнение линии нагрузки будет Eп=Ik*Rk2+Uкэ+ Iэ*Rэ2 ; Ik»Iэ.

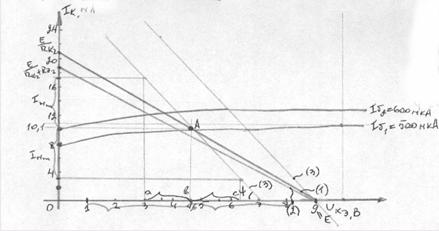

Нагрузочная прямая и линия динамической нагрузки имеют вид:
