Изучение работы полевого транзистора
Цель работы: ознакомиться с принципами работы полевого транзистора, построить стоковые характеристики транзистора.
Краткие теоретические сведения
Во многих современных электронных устройствах используют транзисторы, ток носителей которых течет по так называемому каналу, образованному внутри кремниевого кристалла. Этим током можно управлять, прикладывая электрическ
ое поле. Такие приборы называются полевыми транзисторами (в англоязычной литературе применяют сокращение FET – Field Effected Transistor). В настоящее время эти транзисторы играют важную роль, являясь элементами интегральных схем, которые содержат на одном кристалле от сотен тысяч до миллионов полупроводниковых приборов. В свою очередь на базе таких интегральных схем создают компьютеры, микропроцессорные системы, устройства обработки сигналов и др.
Существуют три группы полевых транзисторов: типа МОП (металл-оксид-полупроводник), с управляющим p-n-переходом, с управляющим переходом металл-полупроводник.
Тонкая пластинка полупроводника (канал) снабжена двумя омическими электродами (исток, сток). Между истоком и стоком расположен третий электрод – затвор. Напряжение, приложенное между затвором и любым из двух других электродов, приводит к появлению в подзатворной области канала электрического поля. Влияние этого поля приводит к изменению количества носителей заряда в канале вблизи затвора и изменяет сопротивление канала.
Если канал полевого транзистора – полупроводник n-типа, то ток в нем переносится электронами, входящих в канал через исток, к которому в этом случае прикладывается отрицательный потенциал, и выходящий из канала через сток. Если канал полевого транзистора – полупроводник p-типа, то к истоку прикладывается положительный потенциал, а к стоку – отрицательный. При любом типе проводимости канала ток всегда переносится носителями заряда только одного знака: либо электронами, либо дырками, поэтому полевые транзисторы называют иногда униполярными транзисторами.
Различают два основных типа полевых транзисторов. К первому типу относят полевые транзисторы, в которых затвором служит p-n-переход (полевой транзистор с управляющим p-n-переходом) или барьер металл-полупроводник (Шоттки барьер). Которую второму типу относят полевые транзисторы, в которых металлический электрод затвора отделен от канала слоем диэлектрика, - полевые транзисторы с изолированным затвором.

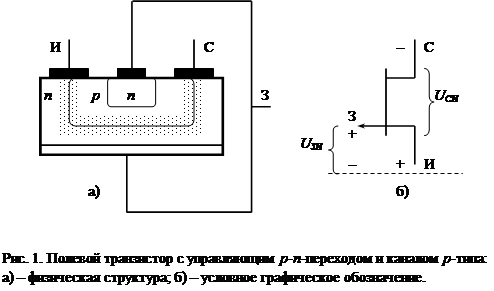

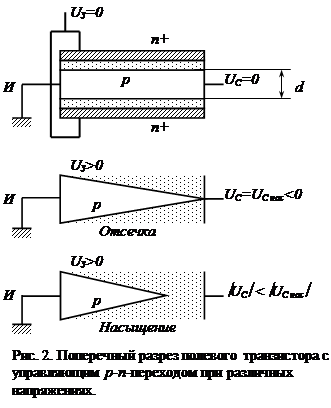

Идея, лежащая в основе работы полевого транзистора с затвором в виде p-n-перехода, высказана в 1952 г. У. Шокли. Она поясняется на рис. 2. Под металлическим электродом затвора полевого транзистора сформирован p-слой, так что между затвором и любым из двух других электродов полевого транзистора существует p-n-переход. Толщина канала , по которому ток может протекать между истоком и стоком, зависит от напряжения, приложенного к затвору. Между истоком и затвором прикладывается напряжение , смещающее p-n-переход в запирающем направлении. Тогда под затвором возникает обедненный слой, имеющий очень высокое сопротивление. Чем больше напряжение , тем больше толщина обедненного слоя. В пределах обедненного слоя ток практически течь не может. Поэтому увеличение соответствует сужению канала, по которому протекает ток между истоком и стоком. Меняя напряжение на затворе, можно управлять током в канале. Чем больше , тем толще обедненный слой и тоньше канал и, следовательно, тем больше его сопротивление и тем меньше ток в канале. При достаточно большой величине обедненный слой под затвором может полностью перекрыть канал. И ток в канале обратится в нуль. Соответствующее напряжение называется напряжением отсечки. При дальнейшем возрастании напряжения на затворе ток не меняется.
При фиксированном напряжении на затворе UЗ=const ток IC возрастает до тех пор, пока напряжение стока UC не достигнет значения, выше которого ток IC остается постоянным. Физически это означает, что канал переходит в режим отсечки. Чем больше значение , тем меньше сказывается влияние смещения, поданного на p-n-переход, и, как следствие, тем толще канал. Если , то канал перекрывается в точке, расположенной перед стоком. Ток стока остается постоянным, так как все носители, инжектированные в проводящую область, достигают стока, не испытывая рекомбинации. Чем более положителен потенциал затвора относительно истока, тем меньше ток насыщения. Дело в том, что при этом сокращается начальная толщина канала, что приводит к возрастанию начального сопротивления.

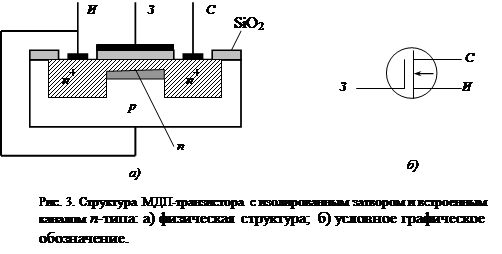

В полевом транзисторе с изолированным затвором между каналом полевого транзистора и металлическим электродом затвора размещается тонкий слой диэлектрика (рис. 3, 4). Поэтому такие полевые транзисторы называют МДП-транзисторами (металл-диэлектрик-полупроводник). Часто в МДП-транзисторе слоем диэлектрика служит окисел на поверхности полупроводника. В этом случае полевой транзистор называют МОП-транзистором (металл-окисел-полупроводник). Первые МДП-транзисторы появились в
МДП-транзисторы могут быть как с нормально открытым, так и с нормально закрытым каналами. МДП-транзистор с нормально открытым, встроенным каналом показан на рис. 3 на примере МДП-транзистора с каналом n-типа. Транзистор выполнен на подложке p-типа. Сверху подложки методами диффузии формируются проводящий канал n-типа и две глубокие -области для создания омических контактов в области истока и стока. Область затвора представляет собой конденсатор, в котором одной обкладкой служит металлический электрод затвора, а другой – канал полевого транзистора, диэлектриком является тонкий (толщина 0,1 – 0,2 мкм) слой оксида кремния. Если при нулевом напряжении затвора приложить между стоком и истоком напряжение, то через канал потечет ток, представляющий собой поток электронов. Через кристалл ток не пойдет, т.к. один из p-n-переходов находится под обратным напряжением. При подаче на затвор напряжения, отрицательного относительно истока, а, следовательно, и относительно кристалла, в канале создается поперечное электрическое поле, под влиянием которого электроны проводимости выталкиваются из канала в области стока и истока, а также в кристалл. Канал обедняется электронами, сопротивление его увеличивается и ток стока уменьшается. Чем больше отрицательное напряжение затвора, тем меньше этот ток. Такой режим работы транзистора называют режимом обеднения.
