Технология строительства подземных сооружений методом опускного колодца

5.2 Выбор крана для подачи арматуры и опалубки

Для подбора крана определяем технологические параметры:

Q – требуемая грузоподъемность крана;

H – высота подъема;

B – требуемый вылет стрелы крана;

L – требуемая длина стрелы.

Грейферный ковш 1 м3 – 1 т; масса 1 м3 грунта 1,8 т.

Масса ковша с грунтом = 2,44 т.

Стропы: 4-х витьевой строп марки 4СК 10-4, высота 4 м,

масса – 90 кг.

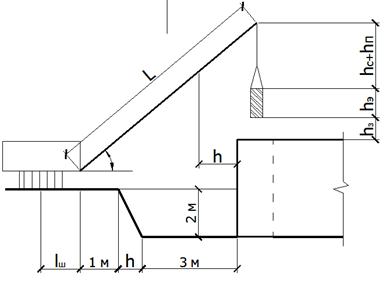

Определение расчетной высоты подъема крюка крана:

H = hэ + hз + hc + hп,

где hэ –высота армблока(элемента), м;

hз – запас по высоте: от 0,5 до 1 м, hз = 0,5 м;

hп – высота полиспаста, м;

hc – высота строповки, hc = 4 м.

H = 12,25 + 0,5 + 4 + 2,65 = 19,4 м.

Размеры грейферного ковша: 1 х 1 х 1 м.

Определение расчетной высоты подъема грейферного ковша:

Hгр.ковша = 1 + 0,5 + 4 + 2,65 = 8,15 м

Минимальная длина стрелы крана:

где hщ – расстояние от оси шарнира стрелы крана до уровня его стоянки, hш = 1,6 м;

d = 1…1,5 м – минимальное приближение конструкции к стреле крана;

b – ширина (размер) монтируемой конструкции, м;

α – угол наклона стрелы крана, град.

Требуемый вылет стрелы крана: B = L∙cosα + lш,

где lш – расстояние от шарнира стрелы крана до оси вращения поворотной платформы крана, lш = 1,8 м. B = 26,3∙cos69+ 1,8 = 11,23 м.

На основании выполненных расчетов заполняем таблицу 5.

Таблица 5 – Расчетно-технологические параметры монтажа

Таблица 6 – Технические характеристики выбранных кранов

6 Выбор землеройной техники

6.1 Срезка растительного слоя

Срезка растительного слоя выполняется бульдозером легкого класса ДЗ-42 на базе трактора ДТ-75 со следующими техническими характеристиками (таблица 7).

Таблица 7 – Технические характеристики бульдозера ДЗ-42

6.2 Разработка ПК

Разработка ПК выполняется экскаватором типа «обратная лопата». Технические характеристики выбранных экскаваторов приведены в таблице 8.

Таблица 8 – Технические характеристики выбранных экскаваторов
