Технология строительства подземных сооружений методом опускного колодца

Для определения числа землекопов и погрузчиков грунта необходимо определить объем грунта, который разрабатывается механизированным способом и вручную.

Объем грунта, разрабатываемый грейфером рассчитываем, определив сменную эксплуатационную производительность грейфера:

где tсм = 8,2 ч – продолжительность смены;

Vг

=1 м3 – объем грейферного ковша;

tц – продолжительность одного цикла наполнения и разгрузки ковша, ч;

kн = 0,8 – коэффициент наполнения ковша;

kв = 0,75 – коэффициент использования механизма по времени.

После определения сменной эксплуатационной производительности находим норму времени на разработку 100 м3 грунта краном, оборудованным грейферным ковшом:

где Vгр = 100 м3 – объем грунта;

tсм = 8,2 ч – продолжительность смены;

nсм = 2 – количество человек в звене.

За смену грейфер вырабатывает грунт толщиной

Fмех = (r – 0,5)2π = (4 – 0,5)2∙3,14 = 38,5 м2.

Находим объем ручной выработки:

Vручн = π(r2 – r2мех)∙δ = 3,14(42 – 3,52)∙1 = 11,77 м3.

Определяем трудоемкость разработки определенного объема ручного труда за смену:

T = Vручн∙Hвр = 1,8∙11,77 = 21,2 чел∙ч.

Состав звена:

7.7 Расчет количества бетонолитных труб при бетонировании подушки днища опускного колодца методом ВПТ

Бетонирование днища производим методом подводного бетонирования – методом вертикально перемещающейся трубы (ВПТ).

Находим избыточное давление:

Pп = 0,25∙hт + 0,15∙hв, кгс/см2,

где hт – расстояние от уровня воды до верха трубы, м:

hт = HУПВ + 1,5 = 2,5 + 0,5 = 3 м.

hв – расстояние от уровня воды до уровня кладки бетона, м:

Нв = Hкол – HУПВ =25 – 2,5 = 22,5 м.

Pп = 0,25∙3 + 0,15∙22,5 = 4,125 кг/см2.

Радиус действия трубы – 4,5 м.

Диаметр трубы – 300 мм.

Осушение колодца производят после окончания твердения бетонной подушки. Бетонирование плиты днища осуществляют насухо после осушения колодца и гидроизоляции.

Принимаем количество бетонолитных труб равное 3.

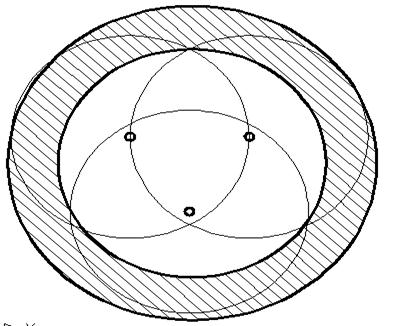

Рисунок 2. Схема расположения бетонолитных труб.

8. Составление календарного плана производства работ

Календарный план производства работ (таблица 11) – основной оперативный документ по выполнению всех работ на объекте. В нем отражается принятая технология производства работ по сооружению опускного колодца и увязываются по времени технологические операции и рабочие процессы, а также предусматривается возможность совмещения процессов.

Продолжительность работ по ведущим процессам определяется по формуле:

где Tк.см – трудоемкость выполнения каждого вида работ (графа 4), чел-дн;

kсм – количество смен в течении суток (графа 8);

nзв – состав звена (графа 10);

N – количество механизмов (машин), работающих одновременно;

kн – коэффициент планируемого перевыполнения норм, равный 1,1…1,2.

Таблица 11 – Календарный план производства работ
