Расчет и проектирование фундаментов мелкого заложения и свайных фундаментов

Wx, Wy - момент сопротивления подошвы фундамента

м3

4. Конструирование фундамента

По заданию вид колонны – железобетонная, размерами 0,4 х 0,4 м.

4.1. Тип фундамента назначают из условия жесткости

мм

мм

Фундамент принимаем с подколонником.

4.2. Размеры подколонника в плане назначаются конструктивно и принимаются равными:

bпк= bк+0,6=0,4+0,6=1 м

lпк=lк+0,6 = 0,4+0,6 =1 м

Для выбранного типа фундаментов определяется высота конструкции фундамента или его плитной части по формуле:

,

м

где

l, b – размеры подошвы фундамента в плане;

- размеры сечения колоны (по заданию).

- расчётное сопротивление бетона на растяжение, кПа;

- среднее давление подошвы фундамента, кПа.

Реальная высота (с учётом защитного слоя) вычисляется по формуле:

Принимаем оптимальную высоту, равную 900 мм (кратную 150 мм)

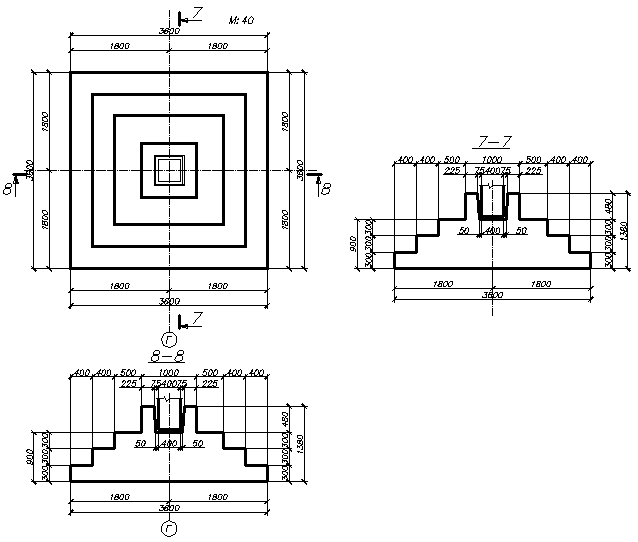

При данной высоте конструктивно целесообразно установить 3 ступени по – 300 мм.

5. Расчет фундамента на продавливание

Проверяем условие жесткости конструкции фундамента по условию:

- фундамент гибкий.

Продавливание происходит по поверхности усеченной пирамиды, верхним основанием которой является нижнее сечение основание подколонника или колонны, а грани расположены под углом 45°

где: Aтр – площадь поверхности грани пирамиды продавливания;

Aпр – площадь продавливания – площадь подошвы фундамента за пределами пирамиды продавливания.

кПа – расчетное сопротивление бетона на растяжение.

м2

м2

где м

кН

кн.

- условие выполняется.

6. Армирование конструкции фундамента (расчёт на изгиб)

При определении усилий в конструкции фундамента (подошвы фундамента) в заданном сечении, за расчетную схему принимается консольная балка с жесткой заделкой в заданном сечении - оставшейся части фундамента, на которую действует нагрузка.

Подбор рабочей арматуры производим по двум сторонам:

Сечение 1-1

кПа

кНм

см2

Площадь сечения одного стержня:

см2

Из сортамента выбираем арматуру диаметром 12 мм с As1 = 1,313 см2 , тогда As = 5х1,313 = 6,565 см2 .

Сечение 2-2

кПа

кНм

см2

Площадь сечения одного стержня:см2

Из сортамента выбираем арматуру диаметром 8 мм с As1 = 0,503 см2 , тогда As = 5х0,503 = 4,024 см2

Сечение 3-3

кПа

кНм

см2

Площадь сечения одного стержня:см2

Из сортамента выбираем арматуру диаметром 6 мм с As1 = 0,283 см2 , тогда As = 5х0,283 = 1,415 см2

Принимаем сетку из арматуру А-400 диаметром 12 мм. По стороне l и b ее количество составит шт.

7. Расчет осадки методом послойного суммирования

7.1. Среднее давление подошвы фундамента Рср = 336,85 кПа

7.2. Природное давление грунта на уровне подошвы фундамента.

кПа

7.3. Дополнительное вертикальное давление под подошвой фундамента.

кПа

7.4. Разбиваем основание фундамента на элементарные слои м

Вычисляем и строим эпюру естественного давления

7.5. Вычисляем и строим эпюру , где

a – коэффициент затухания напряжений. Зависит от соотношения сторон фундамента и относительной глубины, выбирается значение из таблицы СниПа.

7.6. Находим нижнюю границу сжимаемой толщи:

7.7. Считаем суммарную осадку по всем слоям:

Расчёты по данному алгоритму приведены ниже в таблице 8

Таблица 8
