N, Mx, My - усилия, передаваемые на фундамент от сооружения (по заданию или расчету рамы)

Wx, Wy - момент сопротивления подошвы фундамента

м3

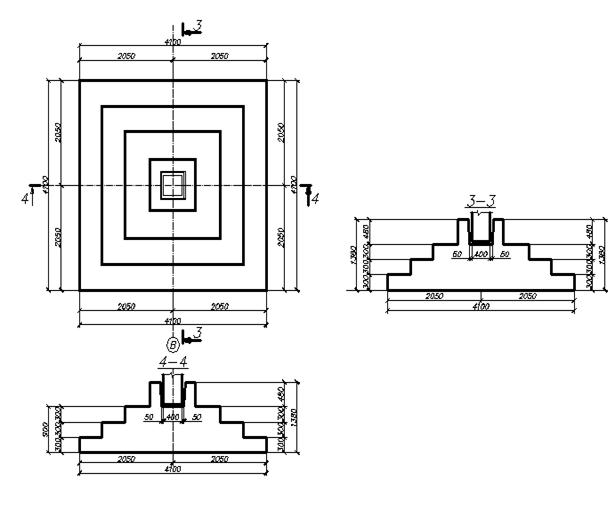

3. Конструирование фундамента

3.1. Разме

ры подколонника в плане назначаются конструктивно и принимаются равными:

bпк= bк + 0,6 = 1,0 м

lпк= lк + 0,6 = 1,0 м

Для выбранного типа фундаментов определяется высота конструкции фундамента или его плитной части по формуле:

где

l, b – размеры подошвы фундамента в плане;

- размеры сечения колоны (по заданию).

- расчётное сопротивление бетона на растяжение, кПа;

- среднее давление подошвы фундамента, кПа.

Реальная высота (с учётом защитного слоя) вычисляется по формуле:

Принимаем оптимальную высоту, равную 900 мм (кратную 150 мм)

При данной высоте конструктивно целесообразно установить 3 ступени по–300 мм.

4. Расчет на продавливание

Проверяем условие жесткости конструкции фундамента по условию:

- фундамент гибкий.

Продавливание происходит по поверхности усеченной пирамиды, верхним основанием которой является нижнее сечение основание подколонника или колонны, а грани расположены под углом 45°

где: Aтр – площадь поверхности грани пирамиды продавливания;

Aпр – площадь продавливания – площадь подошвы фундамента за пределами пирамиды продавливания.

кПа – расчетное сопротивление бетона на растяжение.

м2

где м

кН

кн.

- условие выполняется.

5. Армирование конструкций фундамента

При определении усилий в конструкции фундамента (подошвы фундамента) в заданном сечении, за расчетную схему принимается консольная балка с жесткой заделкой в заданном сечении - оставшейся части фундамента, на которую действует нагрузка.

Подбор рабочей арматуры производим по двум сторонам:
