Проектирование крытого рынка

Минимальные размеры поперечного сечения прогона получаются из условия обеспечения требуемой жесткости при .

Требуемый момент сопротивления сечения

см3.

Где – расчетное сопротивление древе

сины изгибу.

Требуемая высота сечения: cм.

Требуемая ширина сечения: cм.

По сортаменту пиломатериалов принимаем брус сечением 125х250, с геометрическими характеристиками:

,

,

,

Проверку прочности не выполняем, так как при подборе сечения мы исходили из главной формулы.

см,

где кН/м.

см,

где кН/м.

Полный прогиб прогона определяется по формуле

см < cм.

Жесткость прогона обеспечена.

3. Расчет рамы

Рамы из прямолинейных элементов с соединением ригеля и стойки на зубчатый шип являются наиболее технологичными и простыми в изготовлении. Для их изготовления склеивается прямолинейная заготовка, которая затем распиливается по диагонали на два ригеля и две стойки. Для образования карнизного узла по длине биссектрисного сечения фрезеруется зубчатый шип и производится склеивание в специальном приспособлении, обеспечивающем необходимое давление запрессовки и требуемую геометрию узла.

Существенным недостатком этих рам является наличие ослабления в наиболее напряженном сечении. Надежность и долговечность всей конструкции зависит от качества клеевого соединения, которое достаточно сложно проконтролировать.

3.1 Геометрический расчет

На стадии подготовки исходных данных на проектирование задаемся основными геометрическими размерами рамы

пролет 1=15 м,

высота стойки Н=4 м,

уклон ригеля i=0,25.

В зависимости от этих параметров вычисляем длину стоек, ригеля по геометрическим осям.

3.2 Сбор нагрузок

Таблица 2 - Нагрузки на раму (Н/м2)

Собственная масса рамы:

gнс.м. = Н/м2;

где gнп – нормативная нагрузка от собственной массы покрытия;

gнсн – нормативная снеговая нагрузка на покрытие;

ксм – коэффициент собственной массы несущих конструкций.

Полные погонные нагрузки:

а) постоянная gп = 0,54 · 4,5 = 2,43 кН/м;

б) временная gсн = 3,2· 4,5 = 14,4 кН/м;

в) полная g = gп + gсн = 16,83 кН/м

3.3 Ветровая нагрузка

Ветровая нагрузка принимается по табл. 5 и приложению 3 СНиПа [1].

Город Чусовой находится во II ветровом районе, нормативное ветровое давление на покрытие Wo= 0,3 МПа.

Расчетное значение ветровой нагрузки определяется по формуле

W= Wo∙k∙c γf;

где k – коэффициент, учитывающий изменение ветрового давления по высоте;

c – аэродинамический коэффициент, учитывающий форму покрытия

γf = 1,4 – коэффициент надежности по нагрузке;

Погонные расчетные значения ветровой нагрузки

W1= W1∙ B= 0,3∙ 0,5∙ 0,8∙ 1,4∙ 4,5= 0,756 кН/м;

W2= W2∙ B= 0,3∙ 0,5∙ (-0,2)∙ 1,4∙ 4,5= -0,189 кН/м;

W3= W3∙ B= 0,3∙ 0,5∙ (-0,4)∙ 1,4∙ 4,5= -0,378 кН/м;

W4= W4∙ B= 0,3∙ 0,5∙ (-0,5)∙ 1,4∙ 4,5= -0,473 кН/м;

3.4 Расчет сочетаний нагрузок

Расчет сочетаний нагрузок производим по правилам строительной механики на ЭВМ с использованием расчетного комплекса «Лира Windows 9.0». Сочетание нагрузок.

Расчетные сочетания нагрузок принимаются в соответствии с п.п. 1.10.-1.13.СНиП [1]. Расчет ведется на одно или несколько основных сочетаний нагрузок.

Первое сочетание нагрузок включает в себя постоянную и снеговую нагрузки по всему пролету:

qI= g + S, кН/м

Второе сочетание нагрузок включает в себя постоянную и снеговую нагрузки по всему пролету совместно с ветровой нагрузкой (рис. 1, 2, 3):

qII= g + 0,9∙(S + W), кН/м

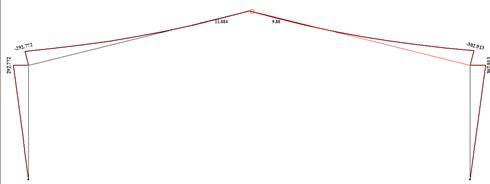

Рис. 1 - Эпюра изгибающих моментов по 2 РСН

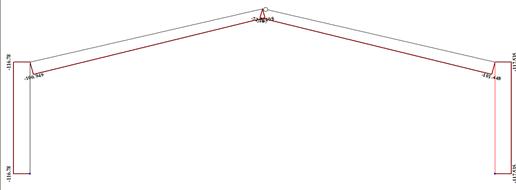

Рис. 2 - Эпюра продольных сил по 2 РСН

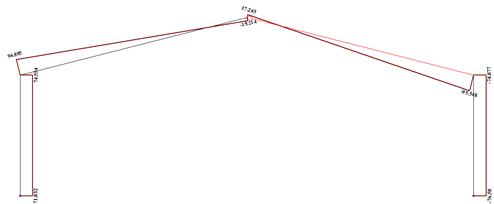

Рис. 3 - Эпюра поперечных сил по 2 РСН

Третье сочетание нагрузок включает в себя постоянную нагрузку по всему пролету, снеговую нагрузку на половине пролета и ветровую нагрузку (рис. 4, 5, 6):

qIII= g + 0,9∙(S’ + W), кН/м

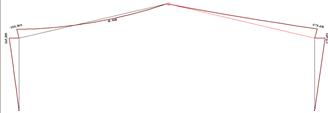

Рис. 4 - Эпюра изгибающих моментов по 3 РСН

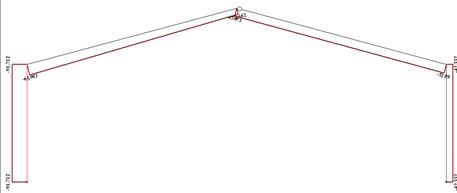

Рис. 5 - Эпюра продольных сил по 3 РСН

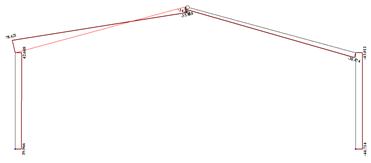

Рис. 6 - Эпюра поперечных сил по 3 РСН

Наибольшие усилия в элементах арки (карнизный узел):

продольная сила N= - 130 кН;

поперечная сила Q= - 106 кН;

изгибающий момент М= + 331 кНм.

Коньковый узел

продольная сила N= - 82 кН;
