Кузнечно-ковочный цех
Обьемно-планировочное решение

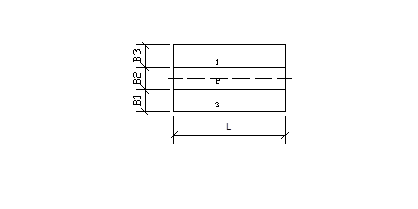

Запроектированное здание является одноэтажным трехпролетным. Первый ковочное отделение, во втором – прессовое отделение, в третьем – термическое отделение.
|
№ пролета |
Н аименование пролетов |
Длина пролета L,м |
Ширина пролета B,м |
Высота пролета H,м |
Грузо подъем. крана, т |
Категория Помещения по взрывоопасности и пожароопасности |
|
1 |
прессовое отделение |
72 |
18 |
9,6 |
20 |
Г |
|
2 |
термическое отделение |
72 |
18 |
9,6 |
20 | |
|
3 |
механическое отделение. |
72 |
24 |
13,2 |
20 |
Конструктивное решение
Конструкция здания состоит из поперечных рам образованных жестко заделанными в фундаменте колоннами и шарнирно опирающимися на колонны фермами. В продольном направлении рамы связаны подкрановыми балками, подстропильными фермами жестким диском покрытия и стальными связями
Фундаменты и фундаментные балки
Фундаменты под сборный железобетон устроен в виде отдельных опор с отверстиями стаканного типа, с унифицированной отметкой обреза фундамента –0,15м.
Расчетная глубина промерзания определяется по формуле:
=0.54х1.48=0,8м
где
- нормативная глубина промерзания.
- для наружных и внутренних фундаментов неотапливаемых сооружений - =0,54
Нормативную глубину сезонного промерзания грунта , м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле:
где
- безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП по строительной климатологии и геофизике, а при отсутствии в них данных для конкретного пункта или района строительства - по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства;
d0 - величина, принимаемая равной, м, для:
суглинков и глин - 0,23;
Среднемесячная отрицательная температура за зиму = -41,4 °С
=15,3+13,4+12,7=41,4
d0 = 0,23
dfn = 1,48 м.
Уровень заложения принимаем 1м.
Фундаментные балки укладываются под все наружные стены, кроме участков с проемами ворот. Ширина верхней полки балки 260 мм, высота балки – 450 мм.
Колонны
Спецификация конструкций
|
Поз. |
Обозначение |
Наименование |
Кол. |
Примечание |
|
К1 |
Серия1.424.1-5 вып 1/87 |
Колонна 3К144-1 |
26 | |
|
К2 |
Серия1.424.1-5 вып 1/85 |
Колонна 7К108-1 |
7 | |
|
К3 |
Серия1.424.1-5 вып 1/85 |
Колонна 2К108-1 |
26 | |
|
КФ1 |
Серия1.427.1-3 вып 1/3 |
Колонна 5КФ161-1 |
16 | |
|
КФ2 |
Серия1. 427.1-3 вып 1/3 |
Колонна 4КФ125-1 |
10 | |
|
Ф1 |
Серия1.163-1вып.2 |
Стропильная ферма ФБС 18-1А |
26 | |
|
Ф2 |
Серия1.163-1вып.2 |
Стропильная ферма ФБС 24-1А |
13 | |
|
ПФ1 |
Серия1.163-1вып.2 |
Подстропильная ферма1ФПС12-1АIIIВ | ||
|
ФФ1 |
Металлическая фонарная ферма |
11 |
Подкрановые балки
Стальные разрезные подкрановые балки из сварного двутавра сплошного сечения. Подкрановые балки крайнего ряда высотой 800 мм, среднего-1100 мм. Балки изготавливаются в соответствии с требованиями ГОСТ 23121-78, (по серии 1.426-1). Крановые пути прокладываются из крановых рельсов ГОСТ 4121-62 типа КР-50.
Покрытия
В осях «А-Б» – железобетонные стропильные фермы ФБС24-1А по серии 1.463-1 выпуск 2. Условное обозначение – Ф-2.
В осях «В-Д» – железобетонные стропильные фермы ФБС18-1А по серии 1.463-1 выпуск 2. Условное обозначение – Ф-1.
По оси «Б» – железобетонные подстропильные фермы 1ФПС12-1АIIIв по серии 1.463-1 выпуск 2. Условное обозначение – ПФ-1.
На фермы покрытия привариваются металлические стойки для создания уклона кровли.
