Монолитное железобетонное перекрытие
СОДЕРЖАНИЕ
1 Общие указания и задание 3
2 Расчеты и конструирование. 9
2.1 Монолитное железобетонное перекрытие. 9
2.1.1 Компоновка перекрытия. 9
2.1.2 Расчет и конструирование плиты. 11
2.1.3 Расчет и конструирование второстепенной балки 13
2.2 Сборные железобетонные конструкции. 19
2.2.1 Компоновка перекрытия. 19
2.2.2 Расчет
панели перекрытия. 20
2.2.3 Расчет и конструирование ригеля 23
2.2.4 Расчет и конструирование колонны 27
2.2.5 Расчет и конструирование фундамента колонны 30
2.3 Расчет простенка первого этажа 32
3 Графическая часть курсового проекта № 1 33
4 Оформление курсового проекта № 1 35
Литература 36
Приложение А
Целью выполнения курсового проекта является овладение основами расчета и проектирования железобетонных конструкций, изучение метода расчета сечений железобетонных конструкций по предельным состояниям (несущей способности, деформациям, образованию и раскрытию трещин).
Задание
Выполнить рабочий проект несущих конструкций многоэтажного гражданского здания с полным каркасом, включающий расчет и конструирование следующих конструкций:
- сборной панели перекрытия с напрягаемой арматурой;
- сборной колонны первого этажа;
- однопролетного ригеля.
Исходные данные для выполнения проекта:
1 Размер здания в плане L1 x L2 = 16,2 x 76 м.
2 Сетка колонн l1 x l2 = 5,4 x 7,6 м.
3 Число этажей n = 4.
4 Временная нагрузка на междуэтажное перекрытие P = 4 кН/м2.
5 Высота этажа H = 3,2 м.
6 Район строительства - г. Москва.
7 Марки материалов для железобетонных элементов с напрягаемой арматурой(плита): бетон класса В30, напрягаемая арматура из стали класса A-VI, ненапрягаемая арматура из стали класса AIII.
8 Марки материалов для железобетонных элементов с ненапрягаемой арматурой (колонна): бетон класса В15, ненапрягаемая арматура из стали класса АIII.

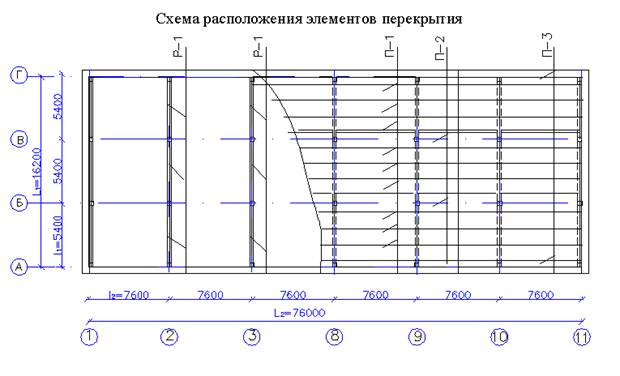

Рисунок 1- Схема расположения конструктивных элементов здания

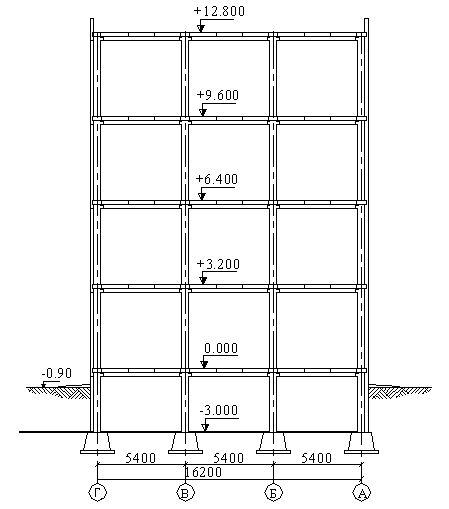

Рисунок 2 - Разрез здания
2 Расчет и конструирование многопустотной предварительно напряженной плиты перекрытия при временной нагрузке 4,2 кН/м2
2.1 Исходные данные
Таблица 1 - Нагрузки на 1 м2 перекрытия
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
Коэффициент надежности по нагрузке |
Расчетная нагрузка, кН/м2 |
1 |
2 |
3 |
4 |
Линолеум на мастике Цементно-песчаная стяжка d=20 мм, r=1800 кг/м3 Многопустотная плита перекрытия с омоноличиванием швов d=220 мм |
0,070
3,4 |
1,3 1,3 1,1 |
0,091 0,468 3,74 |
Постоянная нагрузка g |
3,83 |
- |
4,3 |
Временная нагрузка , в том числе: кратковременная длительная |
4 2,8 1,2 |
1,3 1,3 1,3 |
5,2 3,64 1,56 |
Полная нагрузка |
7,83 |
- |
9,5 |
Нагрузка на 1 п.м. длины плиты при номинальной её ширине 1.0 м с учетом коэффициента надежности по назначению здания (II класс ответственности) :
- расчетная постоянная кН/м;
- расчетная полная кН/м;
- нормативная постоянная кН/м;
- нормативная полная кН/м;
- нормативная постоянная и длительная кН/м.
Расчетные характеристики материалов для плиты:
Бетон – тяжелый класса по прочности на сжатие В30. МПа, МПа (таблица А.1); МПа, МПа (таблица А.2); коэффициент условий работы бетона (табл. 15[1]). Плита подвергается тепловой обработке при атмосферном давлении. Начальный модуль упругости Мпа (таблица А.3).
К трещиностойкости плиты предъявляются требования 3-ей категории. Технология изготовления плиты – агрегатно-поточная. Натяжение напрягаемой арматуры осуществляется электротермическим способом.
Арматура:
- продольная напрягаемая класса A-VI.МПа, МПа, МПа (таблица А.4).
- поперечная ненапрягаемая класса А-III, МПа, МПа, МПа (таблица А.4).
-
1.2 Расчет плиты по предельным состояниям первой группы
Определение внутренних усилий
Расчетный пролет плиты равен: м,
где 0,4м - ширина ригеля; 0,2м – площадка опирания плиты; 0,02м – конструктивный зазор между плитой и ригелем.
Поперечное конструктивное сечение плиты заменяется эквивалентным двутавровым сечением. Круглое очертание пустот заменим эквивалентным квадратным со стороной см. Размеры расчетного двутаврового сечения:
мм; мм; мм; мм; мм; b=96 – 0,9×15,9×5=24,45 см.
