Расчет прогиба плиты

Предельно допустимый прогиб для рассчитываемой плиты с учетом эстетических требований согласно нормам принимается равным:

см.

Определение прогиба производится только на действие постоянных и длительных нагрузок при коэффициенте надежности по нагрузке по формуле на стр. 142 [3]:

, где

для свободно опертой балки коэффициент равен:

- при равномерно распределенной нагрузке;

- при двух равных моментах по концам балки от силы обжатия.

Полная кривизна плиты на участках без трещин в растянутой зоне определяется по формулам (155 … 159) п.4.24[1].

Кривизна от постоянной и длительной нагрузки:

, где

- момент от соответствующей внешней нагрузки относительно оси, нормальной к плоскости действия изгибающего момента и проходящей через центр тяжести приведенного сечения;

- коэффициент, учитывающий влияние длительной ползучести тяжелого бетона при влажности более 40%;

- коэффициент, учитывающий влияние кратковременной ползучести тяжелого бетона;

Кривизна от кратковременного выгиба при действии усилия предварительного обжатия с учетом :

Поскольку напряжение обжатия бетона верхнего волокна

т.е. верхнее волокно растянуто, то в формуле при вычислении кривизны , обусловленной выгибом плиты вследствие усадки и ползучести бетона от усилия предварительного обжатия, принимаем относительные деформации крайнего сжатого волокна . Тогда согласно формулам (158, 159) [1]:

, где .

Прогиб от постоянной и длительной нагрузок составит:

см.

Вывод: Прогиб не превышает предельную величину:

1.4 Конструирование плиты

Основной рабочей арматурой плиты является предварительно напрягаемая арматура 3 Æ12 из стали класса А-VI, определяемая расчетом по нормальным сечениям и укладываемая в растянутой от действия эксплуатационных нагрузок зоне плиты.

Верхняя полка плиты армируется сеткой С-1 из проволоки класса B500. Поперечные ребра армируются каркасами Кр-1 в приопорных участках на длине l/4; в состав каркаса Кр-1 входят продольные рабочие стержни ø4 B500 и поперечные стержни

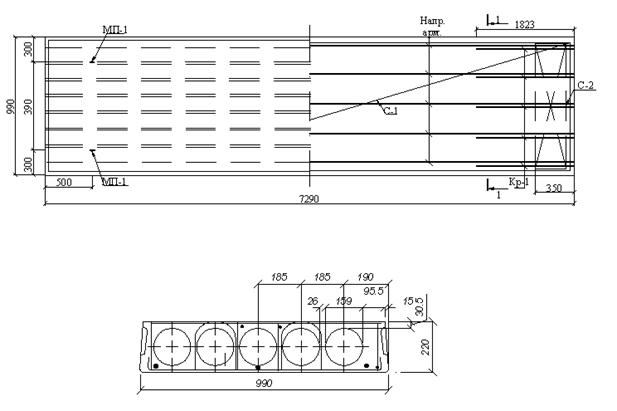

Рисунок 5- К расчету плиты: опалубка и схема армирования

4øBp-I с шагом 100мм(обеспечивающие прочность по наклонному сечению). Для усиления бетона опорной зоны плиты укладывают сетки С-2 из проволоки класса B500.

2 Расчет и конструирование колонны

Для колонн применяют бетон классов по прочности на сжатие не ниже В15, для сильно загруженных не ниже В25. Колонны армируют продольными стержнями диаметром 12-40 мм, преимущественно из горячекатаной стали класса A400 и поперечными стержнями из горячекатаной стали классов A400, A300, A240.

2.1. Исходные данные

Нагрузки на 1 м2 перекрытия принимается такой же, как и в предыдущих расчетах, нагрузка на 1 м2 покрытия приводится в табл.2.

Место строительства – г. Москва, III снеговой район.

Таблица 2

Вид нагрузки	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, кН/м2
1	2	3	4
Гидроизоляционный ковер 4 слоя Армированная цементная стяжка d=40 мм, r=22 кН/м3 Пеностекло d=120 мм, r=300 кг/м3 Керамзит по уклону d=100 мм, r=1200 кг/м3 Пароизоляция 1 слой Многопустотная плита перекрытия с омоноличиванием швов d=220 мм	0,190 0,36 1,2 0,05 3,4	1,3 1,3 1,3 1,3 1,3 1,1	0,247 1,144 0,468 1,560 0,065 3,74
Постоянная нагрузка groof	6,08	-	7,22
Временная нагрузка – снеговая в том числе: длительная[1]	1,26 0,37		1,8 0,54
Полная нагрузка	7,34	-	9,02
