Последовательность производства работ и возведения здания дошкольного общеобразовательного учреждения

Находим длину основной стрелы крана, оборудованного гуськом для монтажа крайней плиты:

= =22,84 м

Требуемая высота крюка вспомогательного подъема:

= (22,84 · 0,707 +3 · Sin45)+2-2= 18,27м

Lc= 19,48м

LК = 7,84 м

LКвсп= 8,74 м

Мм = 1,6 т

Нк = 19 м

Нквсп= 18,27 м

По каталогу кранов выбираем кран автомобильный СКГ-40/63.

Lc= 25 м

LК = 19м

Мм = 7,3т

Нк = 19 м

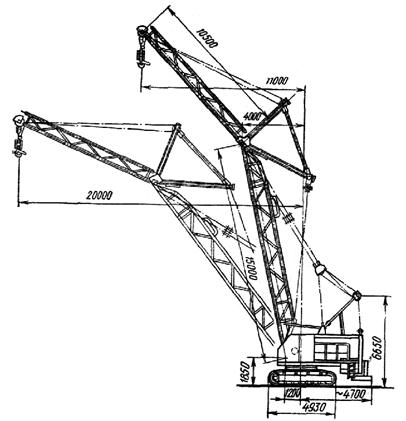

Рис Схема крана СКГ 40/63

4) Указания по качеству и приемке работ

Данный раздел составлен в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

Приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей.

Элементы конструкций, скрытые в процессе работ (закладные детали, арматура), следует принимать по документам удостоверяющим их соответствие проекту и нормативно-технической документации.

При приемке законченных работ по возведению каменных конструкций необходимо проверять:

- правильность перевязки швов, их толщину и заполнение, а также горизонтальность рядов и вертикальность углов кладки;

- правильность устройства деформационных швов;

- правильность устройства дымовых и вентиляционных каналов в стенах;

- качество поверхностей фасадных неоштукатуриваемых стен из кирпича;

-геометрические размеры и положение конструкций.

Отклонение в размерах и положении конструкций от проектных не должны превышать указанных в таблице «Допуски и отклонения при кладке кирпичных стен».

Таблица 16. Допускаемые отклонения при кладке кирпичных стен

При приемке каменных конструкций должен предъявляться журнал производства работ.

Качество материалов, полуфабрикатов и изделий заводского изготовления, примененных в каменных конструкциях, должно устанавливаться по сертификатам и паспортам заводов-изготовителей, а также по данным контрольных лабораторных испытаний, проводимых строительной организацией.

7. Указания по технике безопасности

При производстве каменных работ должны выполняться требования СНиП 12-04-2002 «Безопасность труда в строительстве. Часть II. Строительное производство» и СНиП12-03-2001 «Безопасность труда в строительстве. Часть I. Общие требования».

Выполнение каменных работ предусматривает мероприятия по предупреждению воздействия на рабочих следующих опасных вредных производственных факторов: расположение рабочих мест вблизи перепада по высоте 1,3м и более; падение вышерасположенных материалов, конструкций и инструментов; самопроизвольное обрушение элементов конструкций; движущееся части машин и передвигаемые ими конструкции и материалы. При наличии опасных и вредных производственных факторов, безопасность каменных работ должна быть обеспечена на основе выполнения содержащихся в организационно – технологической документации (ГЮС, ППР и др.) следующих решений по охране труда:

- организация рабочего места с указанием конструкции и места установки необходимых средств подманивания, грузозахватных устройств, средств контейнеризации и тары;

- последовательность выполнения работ с учетом обеспечения устойчивости возводимых конструкций;

- определение конструкций и мест установки средств защиты от падения человека с высоты и падения предметов вблизи здания;

- дополнительные меры безопасности по обеспечению устройства каменной кладки в холодное время года.

Кладка стен вышележащего этажа здания должна производиться после установки несущих конструкций подвального перекрытия.

Конструкция грузозахватных приспособлений должна исключать возможность их самопроизвольного раскрытия, опрокидывания и выпадения материалов.

Кладку стен ведут с подмостей, начиная с высоты не более 1,2м от уровня пола первого этажа или перекрытия.

На подмостях между стеной, сложенными материалами и установленным инвентарем следует оставлять проход шириной не менее 60см.

Поднимать кирпич на подмости краном следует пакетами на поддонах при помощи четырехстеночных футляров, исключающих возможность выпадения кирпича.

При кладке стен с внутренних подмостей надлежит по всему периметру здания устраивать наружные защитные инвентарные козырьки в виде настила на кронштейнах, навешиваемых на стальные крюки, которые заделываются в кладку по мере ее возведения на расстоянии не более 3 м друг от друга.

Рабочие, занятые на установке и снятии защитных козырьков должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы – не допускается!

Без устройства защитных козырьков допускается вести кладку стен высотой до 7м с обозначением опасной зоны по периметру здания.

Запрещается оставлять материалы и инструменты на стенах во время перерыва в кладке.

Запрещается выкладывать стену стоя на ней.

Запрещается сбрасывать поддоны, футляры и другое с подмостей и транспортных средств.

Средства подмащивания, расположенные вблизи проездов транспортных средств, должны быть ограждены отбойными брусами с таким расчетом, чтобы они находились на расстоянии не ближе 0,6 м от габарита транспортных средств.

Средства подмащивания должны иметь ровные рабочие настилы с зазором между досками не более 5 мм, а при расположении настила на высоте 1,3 м и более - ограждения и бортовые элементы.

8. Расчеты по СГП

1) Размещение монтажного крана

При размещении строительного крана следует установить опасные для людей зону, в пределах которой могут постоянно действовать опасные производственные факторы.

К зонам постоянно действующих производственных факторов, связанных с работой монтажных кранов, относятся места, где происходит перемещение грузов. Эта зона ограждается защитными ограждениями по ГОСТ 23407-78.

В целях создания условий безопасного ведения работ, действующие нормативы предусматривают зоны: монтажную зону, зону обслуживания краном, перемещения груза, опасную зону работы крана, опасная зона работы подъемника, опасную зону дорог.

1. Монтажная зона:

1/2b+Хот=1/2*1,5+5=5,75м

2. Зона обслуживания крана:

Rmax= 19 м, равна вылету стрелы.

3. Зона перемещения груза:

Rп.гр.= Rmax+0,5lmax.эл.=19+0,5·12 = 25м.

4.Опасная зона работы крана:

Rоп.= Rmax+0,5b+lэл+Хот =19+0,5·1,5+12+7= 38,75м.

Расстояния Хот принимаются по табл. 11 при наибольшей высоте здания 14,65м. (до 20м)

Таблица 11 Минимальное расстояние отлета груза при его падении ()
