Одноэтажное промышленное здание с железобетонным каркасом

8. Масса тележки – Qт=13,5 т.

1.3. Выбор типа колонн, размеры цеха по вертикали, проверка приближения габаритов мостового крана

В зависимости от высоты цеха H=10,8 м, шага колонн В=6 м и грузоподъемности крана Qcr=50 т устанавливаются размеры крайней и средней колонн по серии 1.424.1 – 5. Данные приведены в таблице 1 и на рисунке 4.

Таблица 1 – Размеры колонн

Рис. 4 Размеры колонн

На рисунке 4 значение 150 мм есть расстояние от отметки пола до верхнего обреза фундамента.

Высота верхней части колонны будет равна:

Высота нижней части колонны (до обреза фундамента) будет равна:

Отметка головки подкранового рельса:

ОГР=H-H2+HCR.B.+hr=10,8 м - 4,25 м+0,8 м+0,12 м=7,47 м,

где HCR.B.=0,8 м – высота подкрановой балки при шаге колонн В=6 м;

hr=0,12 м – высота подкранового рельса Кр70 для мостовых кранов грузоподъемностью до 50 т.

Проверка зазора между торцом крана и колонной (

Условие удовлетворяется.

1.4. Назначение длины температурного блока, привязка колонн торцевых рам блока продольном направлении

Длина температурного блока для отапливаемых зданий обычно принимается до 72 м, для неотапливаемых – 48 м. В данном проекте при длине здания 78 м принимаются два температурных блока. Колонны торцевых рам блока смещаются внутрь здания с разбивочных осей на 500 мм с целью устранения доборных элементов в покрытии. В середине температурного блока располагаем вертикальные связи жесткости, воспринимающие горизонтальные продольные силы от действия ветра на торцы здания, а также от продольного торможения крана и передающие их на фундаменты. При шаге 6 м принимаются крестовые связи.

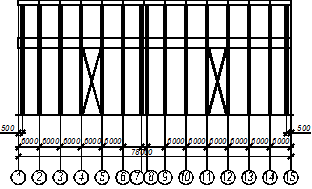

Рис.5 Продольная рама. Связи жесткости

1.5. Стеновое ограждение

Так как высота здания более 10,8 м, то высоту стеновых панелей и панелей остекления принимаем равными 1,8 м. Разбиваем высоту H=10,8 м кратно ширине панели, равной 180 см:

10,8/1,8=6 шт. Назначаем стеновые панели при шаге колонн 6 м толщиной массой 4,9 т. Нижняя цокольная панель устанавливается на фундаментную балку. Выше устраивается оконный проем высотой Далее идет пояс из одной панели, закрывающей подкрановую балку, затем пояс остекления, по высоте равный одной панели. До верха колонны навешивается еще одна панель. Верхнюю часть стены заканчивают две парапетные панели, закрывающие торцы ферм и плиты покрытия с утеплителем и кровлей. Высота фермы на опоре – 800 мм; высота плиты покрытия при пролете 6 м – 300 мм, толщина кровли с утеплителем 150 мм.

Итого: 1250 мм. Принимаем две панели высотой 1200 и 900 мм.

Рис.6 Расположение стеновых панелей

II. Статический расчет поперечной рамы

2.1. Расчетная схема

Приводим конструктивную схему рамы к расчетной (рисунок 7).

Рис. 7 Расчетная схема поперечной рамы

Расчет рамы сводится к определению усилий M, N и Q в трех сечениях колонны в предположении взаимной несмещаемости верха колонн, то есть при жесткости ригеля, равной . Ригель рассчитывается отдельно с учетом его фактической жесткости, как однопролетная свободно опертая ферма (балка).

При расчете усилий в колоннах от крановых нагрузок учитывается пространственная работа каркаса с включением в работу через диск покрытия остальных поперечных рам каркаса.

2.2. Сбор нагрузок на колонну

2.2.1. Постоянная нагрузка от собственного веса покрытия

Состав покрытия представлен в таблице 2.

Таблица 2 – Постоянная нагрузка от покрытия
