В домах с квартирами в двух уровнях санитарный узел может размещаться на первом, на втором или на обоих этажах (в 4-, 5-, 6-комнатных квартирах). При двухэтажном размещении санузла на первом этаже целесообразно размещать уборную с умывальником, и на втором - полный санузел (умывальник, ванна, унитаз). Санитарные помещения следует располагать одно над другим. В 3-, 4-комнатных квартирах сумма пл

ощадей помещений первого этажа может превышать сумму площадей второго. В этом случае в объёмно-планировочном решении следует предусматривать устройство мансарды, неполного второго этажа или уравнивать площади путём размещения на втором этаже хозяйственных кладовых, летних помещений. Для покрытия домов с неполным вторым этажом могут использоваться разноскатные крыши.

2.3 Лестницы

Связь между этажами осуществляется с помощью лестниц, которые должны быть удобны в использовании и, в то же время, занимать минимальный объём в здании. Для внутриквартирных лестниц и лестниц, ведущих в подвал, ширина лестничного марша принимается не менее 0,9 м, наибольший уклон марша (отношение вертикальной проекции марша к горизонтальной) - не более 1:1,25. Это соответствует размерам ступеней: подступёнка - от 17,3 до 20,0 см, проступи - от 26,0 до 27,0 см. В межквартирных лестницах наименьшая ширина марша принимается равной 1,05 м, уклон марша - 1:1,15. Ширина лестничных площадок должна быть во всех случаях не менее ширины лестничного марша и не менее 1,2м. Число подъёмов в одном марше лестницы должно быть не менее 3 и не более 18. Типовые размеры элементов лестничной клетки, ступеней приведены в Приложении 8,9. По способу устройства лестницы могут быть сборные (рис. 3) и монолитные. Сборные бывают из мелко- и крупноразмерных элементов, материал – сборный железобетон, дерево (рис. 4,5,6). Схема разреза по лестнице и поэтажного плана даны на рис. 7; пример лестничной клетки – рис. 8

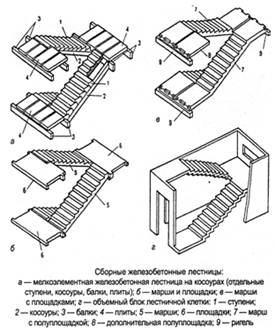

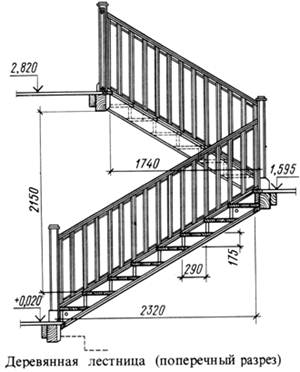

Рис.3. Элементы сборных железобетонных лестниц Рис. 4. Деревянная лестница

Рис. 6. Лестница из сборных мелкомерных элементов. Рис. 5 Деталь лестницы из крупноразмерных элементов. Рис. 7 Разрез по лестнице и поэтажный план

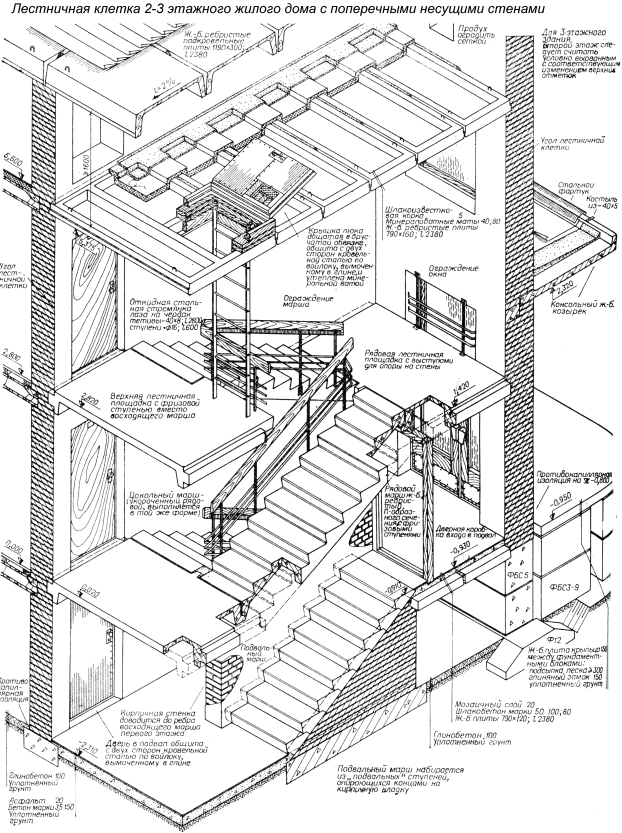

Рис. 8. Пример лестничной клетки с поперечными несущими стенами

2.4 Композиция фасада жилого дома

Из трёх видов архитектурной композиции /фронтальной, объёмной и глубинно-пространственной/ основное внимание уделяется в проекте фронтальной композиции, для которой наиболее характерна простая геометрия формы - прямоугольник, квадрат. Выразительность композиции достигается членением формы по вертикали и по горизонтали с выявлением главного элемента здания. При этом, учитывая, сравнительно небольшие размеры здания, членить поверхность следует на крупные части, устанавливающие основные соотношения элементов фасада.

Повышению художественных качеств проектируемого здания послужит также целесообразное использование различных конструкционных и отделочных материалов и выявление их во внешнем облике здания, на его фасаде. При этом большой художественной выразительности можно добиться, сочетая материалы, контрастные по своей фактуре и цвету. Следует также использовать эффект светотени в пластической проработке формы, применять элементы декора (орнамент, вставки и пр.).

Самостоятельные проработки композиционного решения просматриваются и утверждаются преподавателем.

2.5 Организация участка жилого дома

На генеральном плане приусадебного участка располагают жилой дом, огород, плодовые деревья и кустарники, декоративное озеленение и др. элементы благоустройства, подъезды к зданию, дорожки. Площадь приусадебного участка, включая площадь застройки следует принимать: при одно-двухквартирных домах - не более 1200 м2 в сельских населённых пунктах и 600 м2 в городах; при блокированных домах - соответственно 600 м2 и 150 м2. Расстояние от стен дома с окнами из жилых комнат до хозяйственных построек принимается не менее 7 м.

2.6 Конструктивное решение

Основные конструктивные элементы жилых зданий – это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перегородки. Фундаменты, стены, отдельные опоры и перекрытия – несущие элементы здания. Они образуют остов здания - пространственную систему вертикальных и горизонтальных несущих элементов. Типовые строительные конструкции для жилищно-гражданского строительства приведены в Приложении.

Конструктивные элементы здания с несущими стенами приведены на рис.9.

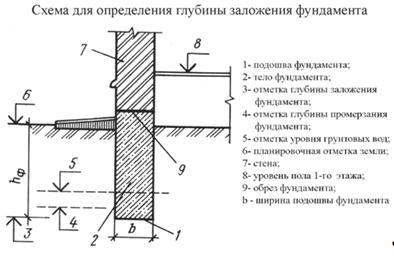

Фундаменты Глубина заложения фундамента (рис. 10) проектируется на 200 мм ниже глубины промерзания грунта для данной климатической зоны. Карта нормативных глубин промерзания грунтов приведена на рис. 11. Условно принимаются грунты средней прочности с низким уровнем грунтовых вод. Цоколь выкладывается на высоту 600-900 мм с прокладкой слоя горизонтальной гидроизоляции из рулонного материала.

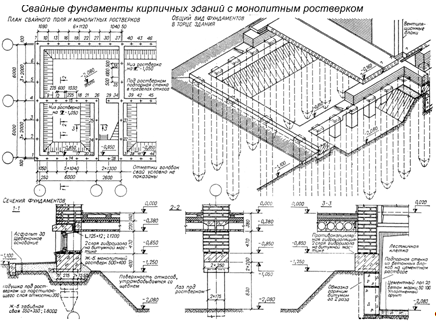

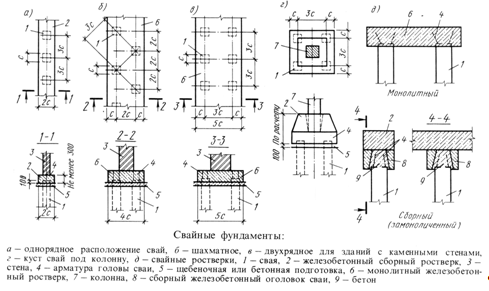

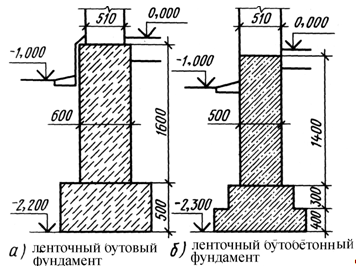

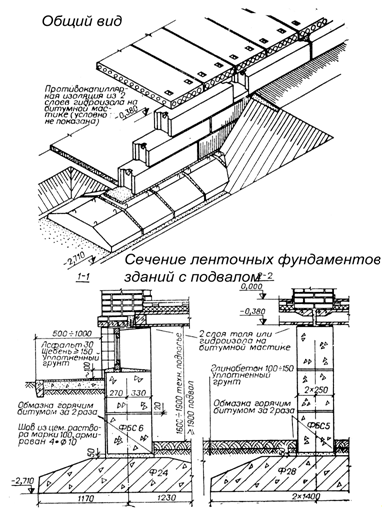

Под стены дома проектируются ленточные, из бетонных блоков (в основном для городских домов), бутовые, бутобетонные и из монолитного бетона (рис. 12, 13, 14, 15). Классификация фундаментов по методу возведения и материалу приведена в Приложении 2.

Толщина бутовых фундаментов принимается на 80-100мм больше, чем толщина стены (при минимальных размерах 300 мм), бутобетонных и бетонных монолитных - равной толщине стены (минимальная - 350 мм), сборных - в соответствии с размерами блока - 300, 400, 500, 600 мм. Ширина подошвы фундамента принимается от 600 до 1200 мм. Типовые размеры плит ленточных фундаментов, блоков стен подвала приведены в Приложении 1, 2

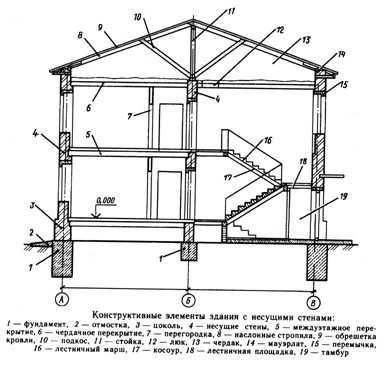

Рис. 9. Конструктивные элементы здания с несущими стенами

Наружные стены в соответствии с вариантами задания возводятся из обыкновенного или модульного красного кирпича, силикатного кирпича, мелких легкобетонных блоков, естественного камня (туф, ракушечник, песчаник, известняк), а также из керамических камней. Принципиальные схемы конструкции стен приведены в Приложении 3.
