Жилой дом малой и средней этажности из мелкоразмерных элементов

Кровля устраивается по обрешётке - крепёжной основе в виде деревянных брусков сечением 25x50 или 50х50 мм и досок толщиной 19-25 мм. Обрешётка крепится к стропилам гвоздями. Деревянные обрешётки устраивают разрежёнными или в виде сплошных настилов, - в зависимости от прочности и жёсткости используемого материала.

О6решётки под волнистые асбестоцементные листы укладываются в виде досок или

брусков с расстоянием между ними, равным примерно 500 мм, под черепичную кровлю - от 165 до 330 мм, под стальную кровлю расстояние между брусками принимают 250 мм. Под толевые и рубероидные кровли, а также на отдельных участках стальных кровель (свес, конёк, разжелобка) обрешётка выполняется в виде сплошного настила из досок.

В соответствии с конструкцией обрешётки принимается расстояние между смежными стропильными ногами при сплошных или брусчатых разрежённых обрешётках - от 1200 до 2000 мм.

Элементы стропил - стропильные ноги, стойки, подкосы и прогоны выполняются из брусьев или толстых (толщиной 100 мм) досок. Расстояние между стойками принимают не более 3,14 м. При больших расстояниях устраивают продольные подкосы. Конструктивные схемы крыш из деревянных наслонных стропил, схемы вальмовой части стропил приведены на рис. 22, 23.

Продольный опорный брус (мауэрлат) служит для опирания, закрепления стропильных ног и распределения давления на большую площадь стены. Он укладывается по всей длине стены или отдельными коротышами длиной 500-700 мм (при редкой расстановке стропильных ног). Сечение мауэрлата принимается 180х180 или 200х200 мм. Конструктивные узлы скатных деревянных крыш приведены в Приложении 4.

При устройстве чердаков должен быть предусмотрен беспрепятственный проход вдоль здания для контроля состояния стропил, осмотра мест примыкания крыши к стенам. Наименьшая высота чердака в местах прохода принимается 1,6 м, а в местах примыкания крыши, вдоль наружных стен - не менее 0,4 м. Для освещения, проветривания пространства чердака, а также для выхода на крышу устраиваются чердачные («слуховые») окна. Они располагаются на высоте 1,0-1,2 м от уровня верха чердачного перекрытия примерно на одинаковом расстоянии вдоль крыши. В двухэтажных зданиях допускается неорганизованный наружный водосток. При этом обязательно устройство козырьков над входами и над балконами второго этажа. Вынос карниза должен быть не менее 0,6 м. Узлы чердачной крыши из штучных материалов представлены в Приложении 12.

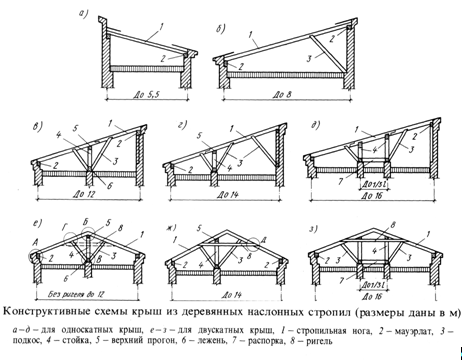

Рис. 22. Конструктивные схемы крыш из деревянных наслонных стропил

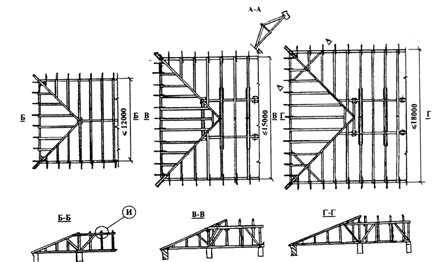

Рис. 23 Схемы вальмовой части стропил

Окна и двери

Окна жилых зданий преимущественно выполняют из стандартных конструкций оконных блоков со светопрозрачным заполнением из силикатного стекла или стеклопакетов. Обрамляющими элементами служат материалы: дерево, металлы (алюминий, сталь) и пластмассы (ПВХ).

Размеры окон и балконных дверей унифицированы и приведены в ГОСТ 11214-65. Высоту окна обычно принимают на 1100…1300 мм меньше высоты этажа, ширину одностворчатых – не менее 60 мм, двухстворчатых – 900, 1100 и 1300 мм и трехстворчатых - 1600…1800 мм.

Широко применяют окна со спаренными переплетами (рис. 24), в которых наружный и внутренний переплеты сближены до непосредственного соприкосновения.

Двери состоят из коробок, представляющих рамы, укрепленные в дверных проемах стен, или перегородок и полотен, навешиваемых на дверные коробки.

По количеству полотен двери могут быть одно- и двупольные и полуторные (с двумя полотнами неравной ширины). Однопольные двери обычно принимают шириной 600, 700, 800, 900 и 1100 мм, двупольные – 1200, 1400 и 1800мм. Высота дверей 2000 и 2300мм. По конструктивному решению дверные полотна могут быть щитовыми или филенчатыми.

Габариты проемов в наружных стенах жилых зданий для оконных и дверных балконных блоков, размеры коробок и полотен оконных и дверных блоков приведены в Приложении 12,13

Отопление домов предусматривается либо печное, либо системой центрального отопления. Печи проектируются на самостоятельных фундаментах, выполняются из плотного красного кирпича. В местах прохода дымоходов через перекрытия устраивается «разделка» - уширение стенок до одного кирпича. Топки устраиваются на первом и втором этажах со стороны подсобных помещений (коридоров, проходов). Расположение печей должно предусматривать обогрев трёх смежных помещений. Кухонная печь может блокироваться с печью или камином жилых помещений.

2.6 Технико-экономическая оценка

проектного решения позволяет выявить его целесообразность и экономическую эффективность с учётом единовременных затрат на строительство дома и последующих эксплуатационных расходов. В данном проекте определяются технико-экономические показатели объёмно-планировочного решения. В этих целях устанавливаются следующие показатели, оценивающие планировку квартиры и объёмное решение дома.

S ж. кв. – жилая площадь квартиры, определяется как сумма площадей всех жилых помещений квартиры без учёта встроенных шкафов;

S п. кв. - подсобная площадь квартиры, определяется как сумма площадей кухни, санузла, передней, кладовой, внутриквартирных коридоров, проходов, встроенных шкафов;

S о. кв. – общая площадь квартиры составляет сумму S ж. кв. + S п. кв. без учёта площади летних помещений S летн. (лоджий, балконов, веранд), которая определяется отдельно.

Плоскостной планировочный коэффициент К1 характеризует рациональность использования площадей, определяется как отношение жилой площади Sжил к общей пощади Sобщ:

Sжил

К1 = %;

Sобщ:

Коэффициент К1 зависит от количества комнат в квартире. Оптимальное значение принимается в существующей планировке в пределах К1= 0,5 – 0,7

Sз - площадь застройки жилого дома, определяемая на уровне цоколя с включением всех выступающих частей, имеющих покрытие;

Sжил - жилая площадь дома, равная сумме ∑ S ж. кв. всех жилых площадей квартир;

Sобщ - общая площадь здания, равная сумме ∑S о. кв площадей этажей здания, а также площадей летних помещений ∑S летн. (лоджий, балконов, веранд, террас и холодных кладовых), подсчитываемых со следующими коэффициентами: для лоджий – 0,5% для балконов и террас – 0,3; для веранд и холодных кладовых – 1,0. Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6м и более включается в площадь помещений, где расположена лестница.

При определении площади помещения мансардного этажа учитывается площадь этого помещения с высотой до наклонного потолка 1,5м при наклоне 30° к горизонту, 1,1м - при 45°, 0,5м - при 60° и более. При промежуточных значениях высота определяется по интерполяции. Площадь помещения с меньшей высотой следует учитывать в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2м при наклоне потолка 30°, 0,8м при - 45-60° не ограничивается при наклоне 60° и более.
