Жилой дом малой и средней этажности из мелкоразмерных элементов

Рис. 15. Сечения свайных фундаментов с монолитным ростверком

Толщина стены принимается по конструктивным соображениям и в соответствии с величиной, полученной в результате теплотехническою расчёта. Эта величина принимается в зависимости от размеров используемого стенового материала: кирпича - 250х120x65 мм или 250x190x188 мм /модульный кирпич/, мелких легкобетонных блоков и пиленого камня -

390х190х188 мм. При расчёте толщины каменных стен учитывается также вертикальный шов между отдельными камнями, равный 10 мм: стены сплошной кладки из кирпича в 1; 1,5; 2; 2,5; 3 кирпича имеют толщину соответственно 250, 380, 510, 640, 770 мм. В целях материало- и энергосбережения целесообразно в стенах применение эффективных теплоизоляционных материалов. Конструктивные узлы эффективных кирпичных стен приведены на рис.16 . Типовые размеры карнизных и парапетных плит в Приложении 5.

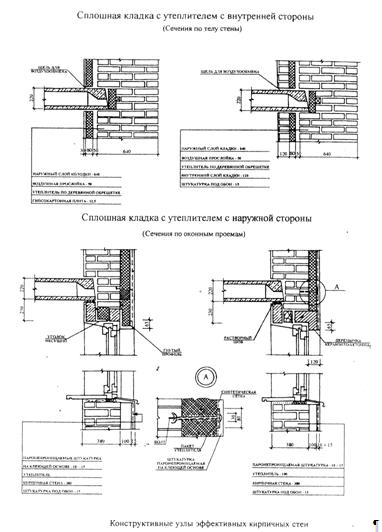

Рис. 16. Конструктивные узлы эффективных кирпичных стен

Внутренние несущие стены принимаются минимальной толщины из условия опирания перекрытий: кирпичные -380, 250 мм, каменные, из мелких блоков - 390 мм. Перегородки выполняют толщиной 120 мм - из кирпича, 80 - из гипсовых и шлакобетонных плит.

Перемычки поматериалу и способу устройства делят на железобетонные (из брусков и балок), армокирпичные и армокаменные, клинчатые плоские и арочные перемычки из материала стены. Сборные железобетонные перемычки (рис. 17) могут быть несущими и ненесущими. Ненесущие перемычки маркируются: брусковые – буквой Б, плитные – буквами БП. Цифры обозначают длину перемычки в дециметрах. Брусковые перемычки имеют ширину 120 и высоту 65 мм при длине до 2,0 и высоту 140 мм при длине до 3,0 м. Несущие перемычки (БУ) имеют высоту 230 и 300 мм и ширину 120 и 250 мм при длине от 1,4 до 3,2 м. Брусковые перемычки заделывают концами в стену не менее чем на 120 мм, а несущие – на 250 мм. Типовые размеры перемычек и прогонов приведены в Приложении 11.

Перекрытия (междуэтажные, чердачные, подвальные) выполняют по деревянным или железобетонным балкам или с использованием железобетонного настила (сплошного, пустотного). Конструктивное решение перекрытий приведено в Приложении 4.

Расстояние между балками принимается равным от 0,6 до 1,0 м в зависимости от величины перекрываемого пролёта и сечения балок. Несущая конструкция перекрытия над всеми помещениями принимается, как правило, одинаковая. В домах с мансардами перекрытие над вторым этажом (мансардой) следует выполнять по деревянным балкам независимо от принятой конструкции перекрытии над подвалом и первым этажом.

Узлы опирания плит перекрытия на кирпичную и панельную стены приведены на рис.18. Планы раскладки и анкеровки ж/б плит с круглыми пустотами даны на рис. 19.Типовые размеры плит покрытий и перекрытий приведены в Приложении 3, 4, 7,10; балконных плит и козырьков – в Приложении 6.

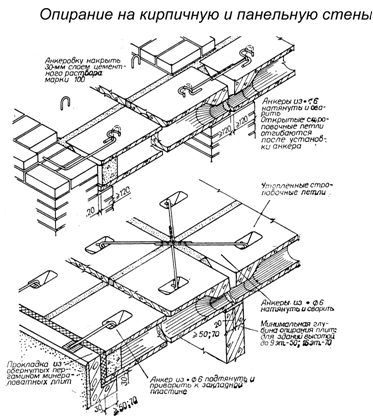

Рис. 18. Узлы опирания плит перекрытия на кирпичную и панельную стены

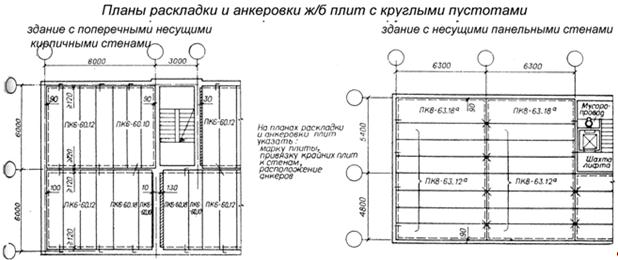

Рис. 19. Планы раскладки и анкеровки ж/б плит с круглыми пустотами

Полы. Верхний слой пола, который непосредственно подвергается эксплуатационным воздействиям, называют покрытием (или чистым полом).

По способу устройства полы подразделяют на: монолитные, из штучных и рулонных материалов. Вид пола определяется материалом, из которого он сделан (дощатый, паркетный, линолеумный, из керамических плиток, цементный, из древесноволокнистых плит и т.д.).

В зависимости от характера функционального процесса, протекающего в помещении полы выполняют:

• в жилых комнатах, внутриквартирных коридорах, передних - покрытие из штучных материалов (дощатые, паркетные, из половых ДСП) и из рулонных материалов (линолеума без основного, с теплозвукоизоляционным слоем);

• в кухнях - из рулонных материалом или плитки из полимерных материалов (поливинилхлоридные, кумароновые), а также возможно дощатое покрытие;

• в уборных, ванных, постирочных и других помещениях с возможным частым и обильным увлажнением пола - покрытие из керамической плитки;

• в подвале - цементный пол.

дощатые полы выполняют из оструганных шпунтовых досок шириной 100-120 мм, толщиной 29 мм;

паркетные полы устраивают штучные (из отдельных клёпок толщиной 15-18 мм);

мозаичные полы (из набранных на заводе и соединённых с помощью бумажных листов специальных ковриков размеров 600х600 мм);

линолеум приклеивается к основанию специальными мастиками; поливинилхлоридные и кумароновые плитки - синтетическими клеями или битумной мастикой;

керамическая плитка укладывается на слой цементного раствора (состава 1:3, 1:4) по стяжке;

цементный пол выполняется слоем цементно-песчаного раствора (состава 1:1 - 1:3) толщиной 20-30 мм по бетонному подстилающему слою с последующим заглаживанием и затиркой поверхности растворного слоя. Конструкции полов жилых зданий приведены на рис. 20

При устройстве пола первого этажа на грунте уровень пола должен быть поднят на 800-900 мм над уровнем поверхности земли. Конструкция пола в этом случае представляет собой лаги, уложенные на ряд столбиков, установленных на слоистое основание: хорошо утрамбованный грунт, песчаная подсыпка, слой тощего бетона толщиной 100-150 мм. Столбики выполняются из кирпича или бетонных блоков высотой не более 200-250 мм и располагаются рядами на расстоянии 600-1200мм друг от друга.

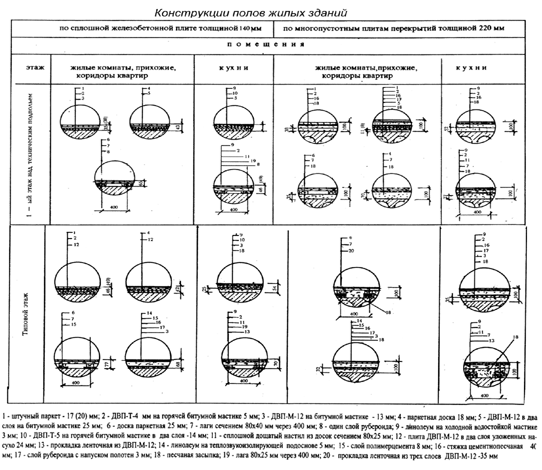

Рис. 20. Конструкции полов жилых зданий

Крыши мало- и среднеэтажных домов устраиваются, как правило, скатными, с чердаками. Общий вид чердачной крыши представлен на рис. 21. Уклон ската зависит от применяемого материала кровли и климатического района строительства. Конструкция крыши состоит из несущей части - стропил и ограждающей - кровли. Стропильные конструкции могут быть решены в виде наслонных стропил (балочная система) или висячих стропил (фермы), при отсутствии внутренних опор между несущими наружными стенами. В качестве кровельного материала применяются: рулонные материалы, асбестоцемент (волнистые листы), черепица, стальные листы.

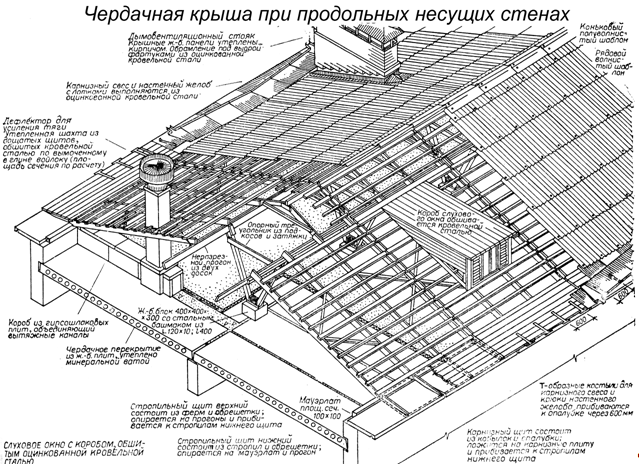

Рис. 21. Общий вид чердачной крыши

Величина уклона кровли, выполненной из различных материалов, приведены в табл.3.

Таблица З

Величины уклона кровли, выполненной из различных материалов.
