Второй пусковой комплекс стоматологической поликлиники КГМА в г. Краснодаре
Исходные данные.
Местные условия:
район по весу снегового покрова I;
Район по ветровому давлению IV, тип местности – В;
Сейсмичность района строительства 7 баллов;
Сейсмичность площадки строительства 8 баллов;
Категория грунта по сейсмическим свойствам (СНиП II-7–81) – II.
Здание прямоугольное в плане, размером 24 м х 36 м. Вы
сота этажа 3.3 м, количество этажей 3. Конструктивная схема здания рамно-связевый каркас. Каркас колонны монолитные ЖБ сечением 40х40 см
Перекрытия – монолитная жб плита толщиной 180 мм. Геометрическая неизменяемость каркаса в горизонтальной плоскости обеспечивается работой монолитного перекрытия, как неизменяемого жесткого горизонтального диска. Лестницы – – сборные железобетонные ступени по металлическим косоурам.
Стены – поэтажной разрезки состоят из слоя в полтара кирпича и наружного утепления утеплителем «пеноплекс», с последующим оштукатуриванием
Сбор нагрузок
Постоянные полезные нагрузки
Таблица 2.1.1 – Постоянные полезные нагрузки
|
Нагрузки |
Норм. знач., кПа |
Коэф. надeжн. |
Расчетн. знач., кПа |
Номер нагружения в расчетной модели | |
|
А |
В палатах и кабинетах | ||||
|
1 |
Линолеум на мастике 5 мм, (0,005 м х18 кН/м3) |
0.09 |
1.1 |
0.1 | |
|
2 |
Цем.-песч. армированная стяжка 40 мм, (0,04 м х20 кН/м3) |
0.8 |
1.3 |
1.04 | |
|
3 |
Засыпка прокаленным песком 60 мм, (0,06 м х16 кН/м3) |
0.96 |
1.3 |
1.25 | |
|
Итого |
1.85 |
2.4 |
1 | ||
|
Б |
В коридорах | ||||
|
1 |
Керамическая плитка по мастике 10 мм, (0,01 м х20 кН/м3) |
0.2 |
1.1 |
0.22 | |
|
2 |
Цем.-песч. армированная стяжка 40 мм, (0,04 м х20 кН/м3) |
0.8 |
1.3 |
1.04 | |
|
3 |
Засыпка прокаленным песком 60 мм, (0,06 м х16 кН/м3) |
0.96 |
1.3 |
1.25 | |
|
Итого |
1.96 |
2.5 |
1 |
Временные полезные нагрузки
Таблица 2.2 – Временные полезные нагрузки
|
Нагрузки |
Норм. знач., кПа |
Коэф. надeжн. |
Расчетн. знач., кПа |
Номер нагружения в расчетной модели | |
|
А |
В палатах и кабинетах |
2 (1) |
1.2 |
2 | |
|
Б |
В коридорах, вестибюлях, на лестницах (в фойе) |
3 (1) |
1.2 |
2 |
В скобках указано пониженное значение в составе полезной нагрузки
Нагрузка от наружного стенового заполнения учтена в расчетной модели как линейная нагрузка
Расчет
Расчетная модель плиты подготовлена в программе «ProFEt» и преобразована в конечноэлементную модель.
Порядок системы:
количество элементов 718
количество узлов 763;
количество уравнений 2256.

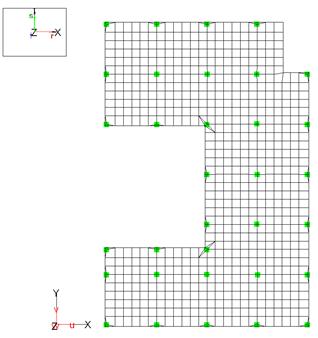

Рисунок 2.1 Краевые условия плиты перекрытия

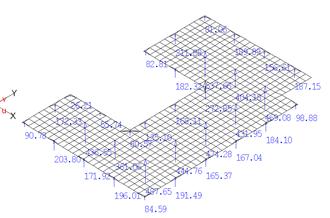

Рисунок 2.2 Опорные реакции плиты перекрытия
Max Az = 537.658 кН, Min Az = 26.2095 кН.
Результаты расчета и подбора арматуры получены в графическом виде

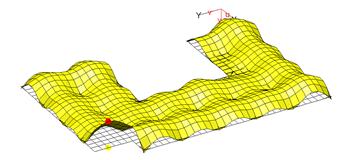

Рисунок 2.3 Результаты деформаций в плите покрытия от РСУ
Max. деформация = 14.6234 mm в узле = 715
Рисунок 2.4 Эпюра моментов Мх от РСУ
Min Mx = -115.025 kNm, Max Mx = 53.4616 kNm

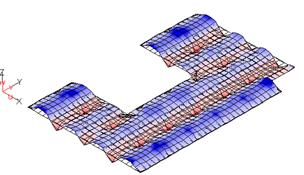

Рисунок 2.5 Эпюра моментов Му от РСУ
Min My = -117.609 kNm, Max My = 46.5015 kNm

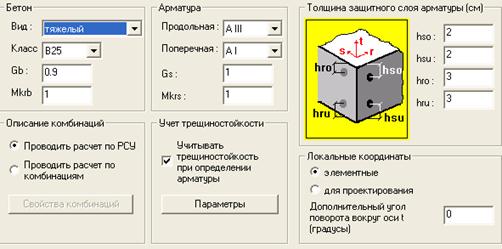

Рисунок 2.6 Характеристики плиты, арматуры и защитного слоя принятые при подборе арматуры
