Второй пусковой комплекс стоматологической поликлиники КГМА в г. Краснодаре
Расчет по РСУ
Расчет арматуры проводился по прочности и трещиностойкости
Характеристики материала:
Тип бетона – тяжелый
Класс бетона – B25
Класс арматуры – AIII
Коэф. условий работы бетона Gb = 0.90 Mkrb = 1.00
Коэф. условий работы арматуры Gs = 1.00 Mkrs = 1.00
Толщина защитного слоя (см):
сверху (по оси r) = 3.0 сверху (по оси s) = 2.0
снизу (по оси r)
= 3.0 снизу (по оси s) = 2.0
Основная арматура:
Asro = 0.00 см2/м, Asso = 0.00 см2/м,
Asru = 0.00 см2/м, Assu = 0.00 см2/м
Параметры для расчета по второму предельному состоянию:
Категория трещиностойкости – 3
Условия эксплуатации конструкции: в закрытом помещении.
Максимальные диаметры арматуры
по оси r(x): для верхней – 16, для нижней – 16;
по оси s(y): для верхней – 16, для нижней – 16;
для поперечной: 8.

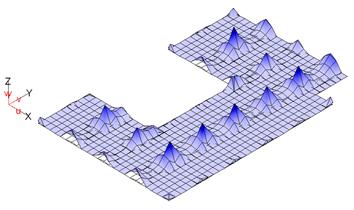

Рисунок 2.7 Результаты подбора арматуры верхней зоны в направлении оси Х
Min Asro = 0 cm2/m, Max Asro = 23.0319 cm2/m

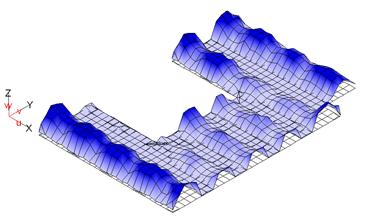

Рисунок 2.8 Результаты подбора арматуры верхней зоны в направлении оси У
Min Asso = 0 cm2/m, Max Asso = 21.674 cm2/m

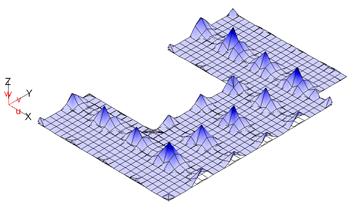

Рисунок 2.9 Результаты подбора арматуры нижней зоны в направлении оси Х
Min Asru = 0 cm2/m, Max Asru = 12.2741 cm2/m

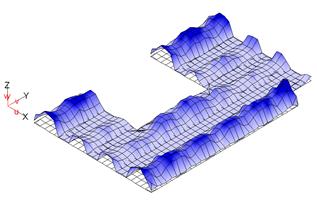

Рисунок 2.10 Результаты подбора арматуры нижней зоны в направлении оси У
Min Assu = 0 cm2/m, Max Assu = 10.4475 cm2/m
2.2 Расчет фермы покрытия
Собственный вес многослойного пакета «Ферма»
|
Наименование материала |
Нормативная нагрузка, [кг/м2] |
Коэффициент надежности по нагрузке |
Расчетная нагрузка, [кг/м2] |
|
Алюминий (ГОСТ 22233–83) 2600.000 [кг/м3]*0.001 [м] |
2.600 |
1.050 |
2.730 |
|
Плиты минераловатные повышенной жесткости на органофосфатном связующем (ТУ 21-РСФСР-3–72–76) 200.000 [кг/м3]*0.150 [м] |
30.000 |
1.200 |
36.000 |
|
Битумы нефтяные строительные и кровельные 1000.000 [кг/м3]*0.005 [м] |
5.000 |
1.200 |
6.000 |
|
Сосна и ель поперек волокон (ГОСТ 8486–66**, ГОСТ 9463–72*) 500.000 [кг/м3]*0.025 [м] |
12.500 |
1.200 |
15.000 |
|
ИТОГО |
50.100 |
- |
59.730 |
Шаг ферм 3 метра
Нагрузка на погонный метр фермы q=59.73*3=179.19 кг/м
Сосредоточенная нагрузка Р=179.19*3=537.57 кг=5.3757 кН
Р/2=2.69 кН
|
Найдем расчетную снеговую нагрузку | ||||||||||||||||||||||
|
nсн→qпн/qснн |
qпн |
= |
0.5 |
= |
1 |
nсн= |
1.400 | |||||||||||||||
|
qснн= |
0.5 |
кН/м |
qснн |
0.5 | ||||||||||||||||||
|
Расчетная снеговая нагрузка на 1 м погонной площади определяется по формуле: | ||||||||||||||||||||||
|
qснр=qснн с nсн B= |
0.5 |
1 |
1.400 |
3 |
= |
2.1 |
кН/м | |||||||||||||||
