Эскизный тепловой и электрический расчет камерной электропечи периодического действия

Мощность потерь через дверцу:

Номинальная мощность печи:

Установленная мощность печи:

3 Электрический расчёт

Материал нагревателя выбран по ре

зультатам нескольких предварительных расчётов. Далее приведён расчёт окончательного варианта.

Принимаем в качестве материала нагревателя фехраль Х23Ю5Т, tн=13000С, ρ=1,45 мкОм∙м (табл. 9).При рабочей температуре ρ’=1,08∙1,45=1,566 мкОм∙м. Нагреватель выполняем из ленты a=1мм, d=10мм, ленточный зигзаг с шагом l=10мм (рис. 8):

из табл. 7 к=0,42.

Расчётная площадь поверхности нагревателя:

Принимаем печь трёхфазной, соединение нагревателей – звезда, мощность одной фазы:

Длина фазы нагревателя:

Площадь поверхности трёх фаз нагревателя:

Фактическая площадь нагревателя , что существенно увеличивает быстродействие системы автоматического регулирования температуры печи и повышает равномерность температурного поля рабочей камеры.

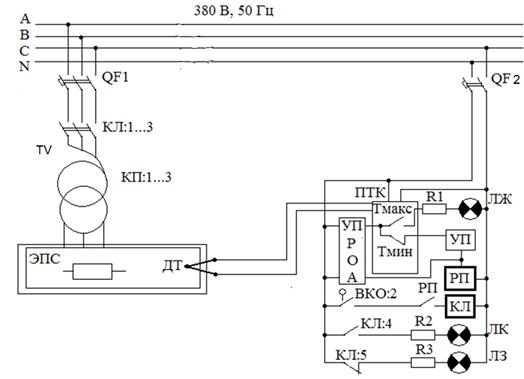

Принципиальная электрическая схема управления печью сопротивления

Выбираем автоматический трехполюсный выключатель фирмы LEGRAND LR tm на 32А (6048 38) с отключающей способностью Icu: 6 кA (400 B±).Соответствует ГОСТ Р 50345-99.

■ Техническая информация

● Номинальное напряжение: 240 В± / 415 В±

● Максимальное напряжение: 80 В = на полюс (см. таблицу ниже)

● Допустимое кратковременное напряжение: 500 В±

■ Механические характеристики

Стойкость: 20 000 механических циклов

10 000 циклов под нагрузкой = In x cos ϕ 0,9

Допустимые сечения проводников :

25 мм2 гибкие провода

35 мм2 жесткие провода
