Электрический ток в жидких проводниках

Приложение 4

Гальванические элементы

Г. элементом, или гальванической парой, называется прибор, состоящий из двух металлических пластинок (одна из которых может быть заменена коксовой), погружаемых в одну или две различные жидкости, и служащий источником гальванического тока. Некоторое число Г. элементов, соединенных между собой известным образом, составляет гальваническу

ю батарею. Простейший по устройству Г. элемент состоит из двух пластинок, погружаемых в глиняный или стеклянный стакан, в котором налита жидкость, соответствующая роду пластинок; пластинки не должны иметь металлического соприкосновения в жидкости. Г. элементы называются первичными, если они суть самостоятельные источники тока, и вторичными, если они становятся действующими лишь после более или менее продолжительного действия на них источников электричества, их заряжающих. Рассматривая происхождение Г. элементов, нужно начать с вольтова столба, родоначальника всех последующих гальванических батарей, или с чашечной батареи Вольта.

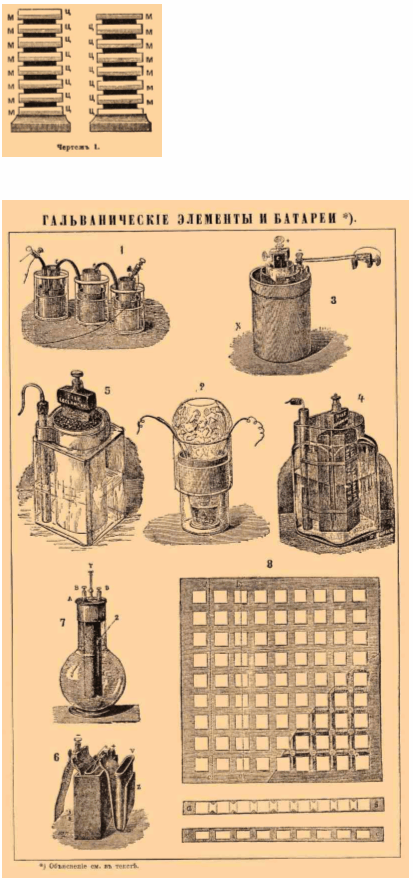

Вольтов столб. Для составления его Вольта брал пары разнородных металлических кружков, сложенных или даже спаянных по основанию, и картонные или суконные кружки, смоченные водой или раствором едкого кали. Первоначально употреблялись серебряные и медные кружки, а потом обычно цинковые и медные. Из них составлялся столб, как показано на черт. 1, а именно: сперва кладется медная и на нее цинковая пластинка (или наоборот), на которую накладывается смоченный картонный кружок; это составляло одну пару, на которую накладывалась вторая, составленная опять из медного, цинкового и картонных кружков, наложенных друг на друга в таком же порядке, как и в первой паре.

Продолжая накладывать в таком же порядке последующие пары можно составить столб; столб, изображенный на черт. 1, слева состоит из 11 вольтовых пар. Если столб установлен на пластинке изолирующего, т. е. не проводящего электричество, вещества, например, на стеклянной, то, начиная от середины его, одна половина столба (нижняя на нашем чертеже) окажется заряженной положительным электричеством, а другая (верхняя по чертежу) — отрицательным. Напряженность электричества, неощутимая посередине, растет по мере приближения к концам, на которых она наибольшая. К самой нижней и самой верхней пластинкам припаиваются проволоки; приведение в соприкосновение свободных концов проволок дает начало движению положительного электричества от нижнего конца столба через проволоку к верхнему и движению отрицательного электричества по противоположному направлению; образуется электрический, или гальванический, ток. Вольта считал парой две пластинки разнородных металлов, а жидкости приписывал только способность проводить электричество (см. Гальванизм); но по взгляду, установившемуся позднее, пара состоит из двух разнородных пластинок и жидкого слоя между ними; поэтому самая верхняя и самая нижняя пластинки столба (черт. 1 справа) могут быть сняты. Такой столб будеть состоять из 10 пар, и тогда самая нижняя пластинка его будет медная, а самая верхняя — цинковая и направление движения электричества, или направление гальванического тока, в нем останется прежнее: от нижнего конца столба (теперь от цинка) к верхнему (к меди). Медный конец столба был назван положительным полюсом, цинковый — отрицательным. Впоследствии по терминологии Фарадея положительный полюс назван анодом, отрицательный — катодом. Вольтов столб может быть уложен горизонтально в корытце, покрытое внутри изолирующим слоем воска, сплавленного с гарпиусом. Ныне вольтов столб не употребляется по причине большого труда и времени, нужных на его составление и разборку; но в прежнее время пользовались столбами, составленными из сотен и тысяч пар; в Петербург профессор В. Петров пользовался в 1801—2 гг. при своих опытах столбом, состоявшим иногда из 4200 пар, Вольта строил свой аппарат и в другой форме, которая и есть форма позднейших батарей. Батарея Вольта (corona di tazze) состояла из чашек, расположенных по окружности круга, в которые наливалась теплая вода или раствор соли; в каждой чашке находились две металлические разнородные пластинки, одна против другой. Каждая пластинка соединена проволокой с разнородной пластинкой соседней чашки, так что от одной чашки к другой по всей окружности пластинки постоянно чередуются: цинк, медь, потом опять цинк и медь и т. д. В том месте, где окружность замыкается, в одной чашке имеется цинковая пластинка, в другой — медная; по проволоке, соединяющей эти крайние пластинки, будет идти ток от медной пластинки (положительного полюса) к цинковой (отрицательному полюсу). Эту батарею Вольта считал менее удобной, чем столб, но на самом деле именно форма батареи получила всеобщее распространение. В самом деле устройство вольтова столба вскоре было изменено (Крюйкшанк): продолговатый деревянный ящик, разделенный поперек пластинками меди и цинка, спаянными между собой, на маленькие отделения, в которые наливалась жидкость, был удобнее обычного вольтова столба. Еще лучше был ящик, разделенный на отделения деревянными поперечными стенками; медная и цинковая пластинки ставились по обе стороны каждой перегородки, будучи спаяны между собой сверху, где оставлялось, кроме того, ушко. Деревянная палка, проходившая через все ушки, служила для поднятия всех пластинок из жидкости или для погружения их.

Элементы с одной жидкостью. Вскоре после того стали делать отдельные пары или элементы, которые могли быть соединены в батареи различными способами, польза которых особенно ясно обнаружилась после того, как Ом выразил формулой силу тока в зависимости от электровозбудительной (или электродвижущей) силы элементов и от сопротивлений, встречаемых током как во внешних проводниках, так и внутри элементов. Электровозбудительная сила элементов зависит от металлов и жидкостей, их составляющих, а внутреннее сопротивление — от жидкостей и от размеров элементов. Для уменьшения сопротивления и увеличения тем силы тока надо толщину слоя жидкости между разнородными пластинками уменьшать, а размеры погружаемой поверхности металлов увеличивать. Это выполнено в элементе Волластона (Wollaston — по более правильному выговору Вульстен). Цинк помещен внутри согнутой медной пластинки, в которой вставлены кусочки дерева или пробки, не допускающие соприкосновения пластинок; к каждой из пластинок припаяна проволока, обычно медная; концы этих проволок приводятся в соприкосновение с предметом, через который хотят пропустить ток, идущий по направлению от меди к цинку по внешним проводникам и от цинка к меди по внутренним частям элемента. Вообще, ток идет внутри жидкости от металла, на который жидкость действует химически сильнее, к другому, на который она действует слабее. В этом элементе обе поверхности цинковой пластинки служат для истечения электричества; такой способ удвоения поверхности одной из пластинок потом вошел в употребление при устройстве всех элементов с одной жидкостью. В элементе Волластона употребляется разведенная серная кислота, разлагающаяся во время действия тока; результатом разложения будет окисление цинка и образование цинкового купороса, растворяющегося в воде, и выделение водорода на медной пластинке, приходящей от этого в поляризованное состояние, уменьшающее силу тока. Изменчивость этого поляризованного состояния сопровождается изменчивостью силы тока. Из многих элементов с одной жидкостью называем элементы Сми (Smee) и Грене, в первом — платина или платинированное серебро среди двух цинковых пластинок, все — погруженное в разбавленную серную кислоту. Химическое действие такое же, как и в элементе Волластона, и поляризуется водородом платина; но ток менее переменчив. Электровозбудительная сила больше, чем в медно-цинковом.
