Анализ линейной цепи постоянного тока, трехфазных цепей переменного тока

Симметричные электроприемники.

Трехфазные электроприемники соединяют аналогичным способом (звездой и треугольником). Симметричным называется приемник, комплексные сопротивления которого для каждой фазы равны. При соединении

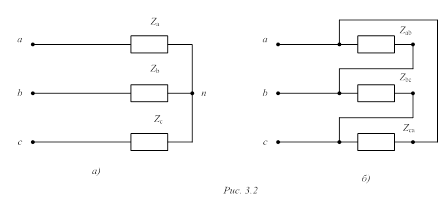

звездой (рис.3.2, а)

Последнее равенство распадается на два равенства: - равенство модулей и - равенство фаз. При соединении треугольником (рис.3.2, б) . Аналогично два равенства: и .

Путем эквивалентных преобразований можно перейти от одного способа соединения к другому. Для симметричных приемников переход:

3.2 Трехфазная система с нагрузкой

Несимметричная трехфазная система по схеме звезда с нейтральным проводом (четырехпроводная).

В этом случае определение токов в фазах и тока в нейтральном проводе , в незначительной степени отличается от рассмотренного выше случая. Искомые токи в фазах, они же линейные токи, также определяются по закону Ома. Естественно, что токи в фазах уже не будут равны между собой как по модулю, так и по фазе. Ток в нейтральном проводе определяется по первому закону Кирхгофа и не равен нулю. Величину этого тока можно определить как сложением токов в фазах, представленных в комплексной форме, так и сложением векторов фазных токов на комплексной плоскости. Напряжение между точками nN, как и для предыдущего случая, будет равно нулю, т.е. . Несимметричная трехфазная система по схеме звезда без нейтрального провода (четырехпроходная). При отсутствии нейтрального провода потенциал нейтральной точки "и" несимметричного приемника электроэнергии будет не равен потенциалу нейтральной точки "N" источника. Для этого случая фазные напряжения электроприемника и источника электроэнергии не равны друг другу, т.е.

Электрическая цепь состоит из параллельных ветвей с источниками ЭДС и в общем случае одной параллельной ветви (нейтральный провод) с пассивным элементом () и содержит два узла N и n. В соответствии с методом узловых напряжений (метод двух узлов) напряжение между узлами N и п определяется выражением:

где - комплексные проводимости фаз (в общем случае не равные между собой); - проводимость нейтрального провода.

Вектор напряжения , будет направлен из точки N, причем его концу будет соответствовать потенциал точки и приемника (может лежать как внутри, так и вне треугольника линейных напряжений). Фазное напряжение это напряжение между точками а и п. Поэтому на диаграмме вектор напряжения Uan направлен от точки п к точке а. Аналогично строятся фазные напряжения и .

Построенные таким образом векторы напряжений для фаз приемника полностью удовлетворяют уравнениям второго закона Кирхгофа:

После того как определены фазные напряжения, токи в фазах определяются по закону Ома, причем для этого случая должно выполняться условие первого закона Кирхгофа

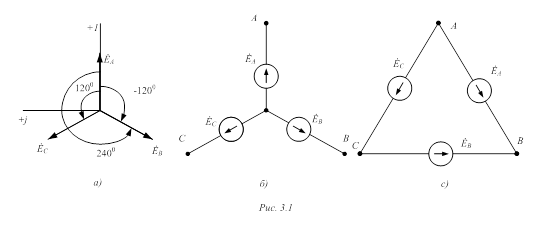

Симметричная трехфазная система с нагрузкой по схеме треугольника - это объединение трехфазного источника (рис.3.1, с) и симметричного трехфазного электроприемника (рис.3.2, б), каждый из которых соединен в треугольник, причем Линейные напряжения на зажимах А, В, С источника являются одновременно линейными напряжениями на электроприемнике следовательно, . Эти же напряжения являются фазными для электроприемника.

Комплексные линейные напряжения определяются выражениями:

Исходя из свойств симметричных систем, можно записать: . Модули фазных напряжений электроприемника - одновременно линейные напряжения на его зажимах, т.е.

Токи в фазах электроприемника определяются по закону Ома:

При симметричной нагрузке, полагая, модули токов в фазах одинаковы

По первому закону Кирхгофа для узловых точек а, b, с можно записать:

Токи протекают в линейных проводах, т.е. это линейные токи, имеющие одинаковые модули .

Соотношение между линейными и фазными токами

Несимметричная трехфазная система характеризуется тем, что комплексные сопротивления фаз не равны друг другу, т.е. Токи в фазах электроприемника определяются по закону Ома и также несимметричны.
