Рис. 10-2. Схема для нахождения обмотки полюса, соединенной с корпусом

Рис. 10-3. Схема для нахождения обрыва в обмотке полюсов

Более сложно определить витковое замыкание в катушке главных полюсов. Измерением ве

личины сопротивления каждой катушки можно определить витковое замыкание большого числа витков. Для определения замыкания малого числа витков имеется несколько способов. Рассмотрим один из них. Цепь возбуждения питают переменным током, при этом его значение не должно быть больше номинального тока. Катушка, имеющая короткозамкнутые витки, нагревается за счет циркуляции в короткозамкнутых витках тока большой силы. Если на полюсах имеются металлические каркасы, которые являются короткозамкнутыми витками, дефектные катушки при испытании переменным током выявить трудно.

После дефектации детали и узлы отправляют в ремонт. Механический ремонт деталей и узлов электрических машин постоянного тока выполняется по той же технологии, что и детали и узлы машин переменного тока, поэтому' специально не описываются.

11. Ремонт обмоток якоря из круглого провода

Обмотки якоря из круглого провода при ремонте, как правило, заменяют. Обмотки якорей машин малой мощности наматывают вручную непосредственно в пазы сердечника (рис. 11-1). Предварительно изолируют пазы 2, торцы сердечника 3, участок вала 4, примыкающий к сердечнику; фрезеруются пазы в коллекторе. Согласно разметке устанавливают в шлиц коллекторной пластины провод (начало секции) и вручную заводят его в соответствз'ющие пазы, делая необходимое число витков. Конец секции заводят в шлиц соответствующей коллекторной пластины. Лобовые части 1 плотно прижимают к валу.

Рис. 11-1. Якорь электрической машины малой мощности

Обмотку выполняют без подъема шага: первые катушки обеими сторонами укладывают на дно пазов, а последние — обеими сторонами в верхнюю часть пазов. При этом лобовые части распределяются неравномерно: у первых катушек они прижимаются к торцам якоря и к валу, а у последних — располагаются в верхнем слое. В пазы устанавливают клинья из дерева или толстого электрокартона. В некоторых якорях поверх клиньев при балансировке устанавливают медные пластины для устранения небаланса.

На лобовые части накладывают шнуром бандаж (на рисунке не показан); выводы обмотки припаивают к коллекторным пластинам и якорь пропитывают в лаке. Перед сушкой салфетками удаляют лак с вала и коллектора. После пропитки коллектор протачивают, продораживают (при необходимости) и якорь балансируют.

Катушечные обмотки якорей электрических машин средней мощности наматывают на шаблоны. Каждую катушку наматывают отдельно. Если катушка состоит из нескольких секций, то наматывают сразу все секции. Например, если в катушке три секции и каждая секция имеет один элементарный проводник, то намотку ведут тремя проводами с трех бухт. Если секция состоит из двух элементарных проводников, то намотку ведут шестью проводами с шести бухт. На рис. 11 -2 показана катушка, имеющая три секции, и каждая секция намотана одним проводом. Начала и концы секций маркируют для правильной впайки в шлицы коллектора; перед снятием с шаблона катушку перевязывают в нескольких местах.

Перед укладкой обмотки в якорь его осматривают и проверяют коллектор. При осмотре якоря убеждаются в отсутствии острых углов в пазах, остатков изоляции и т. п. Обнаруженные дефекты устраняют. Коллектор проверяют контрольной лампой на отсутствие замыкания коллекторных пластин между собой. Затем проводят изолирование пазов и обмоткодержателей. Пазы изолируют простынками 5 (рис. 11-3), которые должны выступать из сердечника на 3—5 мм с каждой стороны.

При изолировке обмоткодержателя 9 его обвертывают несколькими слоями киперной или стеклянной ленты. Затем, продолжая наматывать ленту, под нее подкладывают полосы гибкой изоляции, обеспечив два-три слоя. Сверху полосы скрепляют лентой. Иногда обмоткодержатели, расположенные со стороны, обратной коллектору 8, имеют небольшой конус. Изолировку такого обмоткодержателя проводят следующим образом.

На обмоткодержатель накладывают стеклоткань в два раза шире обмоткодержателя, при этом край ткани свисает. Стеклоткань крепят бандажом, который наматывают на место обмоткодержателя, где проточена канавка. Бандаж удерживает ткань от сползания с обмоткодержателя. Затем вдоль обмоткодержателя накладывают небольшие полоски изоляции или большие полосы, предварительно сделав на них надрезы, чтобы они плотно легли на конусную часть обмоткодержателя. Не обрывая ленты, заворачивают наверх свисающий край стеклоткани и плотно обматывают его лентой. Высота изоляции обмоткодержателя должна доходить до дна паза. В ответственных якорях при наложении изоляции ее промазывают лаком и сушат.

После изолировки якорь размечают. На рис. 21-10 показана разметка якоря при условии, что шаг по пазам равен 1—8, по коллектору — 1 -41; середина паза 1 расположена напротив середины миканитовой изоляции между коллекторными пластинами 12 и 13.

Рис. 11-2. Катушка якоря, состоящая из всех секций

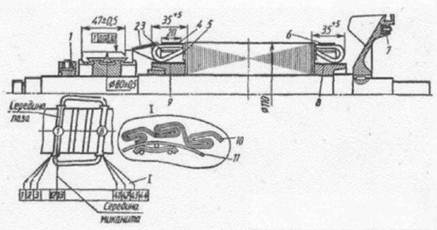

Рис. 11-3; Якорь машины постоянного тока

Укладку начинают с паза 1. Уложив в низ паза катушку, ее концы устанавливают в коллекторные пластины 1, 2, 3. Вторую сторону катушки в паз не заводят, так как она должна располагаться в верхней его части, но в низу паза еще отсутствует катушка. Затем таким образом устанавливают следующие катушки и выводные концы заводят в соседние пластины. Укладку ведут в левую сторону. После того как уложат восьмую катушку в низ паза, вторую ее сторону можно уложить в верх первого паза, так как внизу уже есть катушка, с которой начинают укладку.

Таким образом, обходят весь якорь и. уложив в пазы 2-8 нижние стороны последних катушек, укладывают в эти пазы верхние стороны первых катушек. Вторые выводы каждой катушки также заводят в шлицы коллектора. При этом шаг по коллектору 1-41. При заведении вторых выводов их заводят в том же порядке, как и первые, т. е. первая секция в коллекторные пластины 1 и 41, вторая — в 2 н 42. третья — в 3 н 43. После укладки верхних катушек подгибают изоляцию паза и забивают с торца клинья (рис. 11 -4). Во время укладки между лобовыми частями обмотки прокладывают изоляцию 3 (см. рис. 11-3).

Особенно тщательно проводники изолируют в местах, близких к коллектору. Верхний и нижний ряды изолируют между собой прокладкой 11; проводники в одном ряду изолируют между собой лентой 10, прокладывая ее так, как показано на рисунке. Надежная изоляция необходима, чтобы витки не замыкались во время припайки их к коллекторным пластинам, а также во время работы электрической машины.
