Расчет и проверка достаточности естественного освещения

К – коэффициент, учитывающий относительную яркость противо

стоящего здания, определяется по таблице.

Проверка достаточности естественного освещения для заданного варианта:

1. Геометрическим методом рассчитаем площадь световых проемов.

,

гдеSп = АхВ=54 м;

ен =1,5;

hо=13,28;

Кзд=1,05;

r1=4,16;

t0 = t1 t2 t3 t4 t5=0,8*0,5*0,7*1*1=0,28;

Тогда Sо = 9,7 м2 ;

2. Исходя из рассчитанной площади световых проемов, выберем 2 окна с размерами 2,6х3,73 м;

3. Рассчитаем действительное значение КЕО в расчетной точке по методу А.М. Данилюка (масштаб 1 : 10):

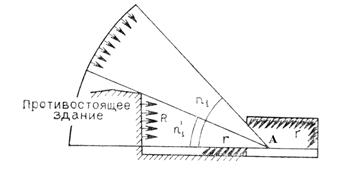

- график I наложим на чертеж поперечного разреза помещения, центр О графика I совмещается с расчетной точкой А, а нижняя линия графика – со следом условной рабочей поверхности,

- подсчитаем количество лучей n1 по графику I, проходящих через поперечный разрез светового проема, n1=6, а , n1’=1 ;

- отметим номер полуокружности на графике I, которая проходит через точку С1 – середину светопроема, это полуокружность № 30;

- график II наложим на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности, проходили через точку С,

- подсчитаем количество лучей n2 по графику II, проходящих через световые проемы на плане помещения в расчетную точку А, n2= n2’=42;

Действительное значение КЕО при боковом освещении определим по формуле:

, где

=2,52;

=0,42;

q = 0,57;

К = 0,16;

Тогда еб = 1,5036

4. Сравним рассчитанное действительное значение КЕО с нормативным значением. Как видно, действительная величина КЕО получилась приблизительно равной нормированному значению т.е. находится в пределах нормативного значения, и поэтому, проемы запроектированы правильно и естественного освещения достаточно для выполнения конкретного вида работ.
