Расчет конденсатора-холодильника паров бинарной смеси метанол-вода
В днище имеются отверстия d = 0,2м, цм=0,8
Коэффициент ослабления днища отверстиями:
Толщина стенки днища с учетом прибавки
Проверим условие:
условие выполняется
Допускаемое избыточное давление в днище:
По табл. 16.1[3,стр.440] подбираем стандартные стальные отбортованные днище и крышку с размерами (Днище 10006-25-Х18Н10Т ГОСТ 6533-68):
Dв = 1000 мм;
h в = 250 мм;
s = 6 мм;
h = 25 мм;
2.4 Подбор штуцеров
Штуцеры должны соответствовать по конструкции и прочности рабочему давлению внутри аппарата, при этом должны обеспечивать высокую герметичность.
Штуцеры изготавливают из стальных труб необходимого размера. В зависимости от рабочего давления внутри аппарата выбирают размеры фланцев. Толщина стенок штуцеров должна определяться расчетом на плотность по рабочему давлению в аппарате и нагрузкам, возникающим от присоединенных деталей трубопроводов и арматуры, однако она не должна быть меньше половины толщины стенки аппарата, к которому они привариваются. При выборе высоты штуцеров необходимо исходить из условий закладки болтов во фланцы со стороны сосуда, а также с учетом толщины слоя изоляции, закрепляемой на поверхности аппарата.

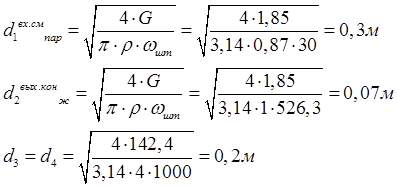

Диаметр условного прохода (внутренний диаметр) штуцеров для подвода и отвода теплоносителей рассчитывается на основе уравнения массового расхода:
;
откуда
;
здесь щшт – скорость течения теплоносителя в штуцере, м/с.
Для паров смеси принимаем щшт =30 м/с, для жидкости принимаем щшт =1 м/с и для воды принимаем щшт = 4 м/с
Принимаем Dy =200 мм.
Выбираем штуцер с плоским фланцем и тонкостенным патрубком (по I типу [табл.27.1, 3] ).
d3, d4 =0,2 мм
Принимаем Dу = 200 мм
dн = 219 мм;
Dу = 200 мм;
Н = 180 мм;
l = 230 мм
s = 10
m=16,8 кг.
Материал: сталь Х18Н10Т
d2 =0,07 мм
Принимаем Dу = 100 мм
Выбираем штуцер с плоским фланцем и тонкостенным патрубком (по I типу [табл.27.1, 3] ).
dн = 121 мм;
Dу = 100 мм;
Н = 190 мм;
l = 190 мм
s = 8
m=6,72 кг.
Материал: сталь Х18Н10Т
d1 =0,3 мм
Принимаем Dy =300 мм.
Выбираем штуцер с плоским фланцем и тонкостенным патрубком (по I типу [табл.27.1, 3] ).
Принимаем Dу = 300 мм
dн = 325 мм;
Dу = 300 мм;
Н = 200 мм;
l = 270 мм
s = 10
m= 31,6 кг.
Материал: сталь Х18Н10Т
Присоединительные размеры фланцев
1. Для штуцеров с Dy =100 мм
Dу = 100 мм
dн = 108 мм
Dф = 205 мм;
Dб = 170 мм;
D1 = 148 мм;
h = 11мм
Болты М16, z=4
Тип фланца I ГОСТ 1255-67
2. Для штуцеров с Dy =200 мм
Dу = 200 мм
dн = 219 мм
Dф = 315 мм;
Dб = 280 мм;
D1 = 258 мм;
h = 15мм
Болты М16, z=8
Тип фланца I ГОСТ 1255-67
3. Для штуцеров с Dy =300 мм
Dу = 300 мм
dн = 325 мм
Dф = 435 мм;
Dб = 395 мм;
D1 = 365 мм;
h = 18мм
Болты М20, z=12
Тип фланца I ГОСТ 1255-67
2.5 Расчёт опор
Установка химических аппаратов на фундаменты или специальные несущие конструкции осуществляется большей частью с помощью опор.
Для установки нашего вертикального аппарата будем использовать опоры типа II по ОН 26-01-69-68.
Для того, чтобы выбрать опору, необходимо рассчитать вес всего аппарата в рабочем состоянии.
Вес аппарата
1) крышка+днище+фланец
2) обечайка
3) трубные решетки
4) трубы
5) штуцера
м3
Вес всего аппарата:
Опоры лапы типа VIII [3, рис.29.1]
Теплообменник подвешены на 4-х лапах.
Число ребер в лапе z=2
Валет опоры l = 0,25
Нагрузка на одну опору = 9091,2
L=100 |
b=22 |
a1=50 |
L1=120 |
b =70 |
a2=105 |
L2=90 |
H=235 |
R=12 |
B =195 |
h=14 |
D=24 |
B1 =85 |
S=6 |
M=16 |
B2 =90 |
a=25 |
Подкладной лист
3 Гидравлический расчёт
Основной целью гидравлического расчёта теплообменных аппаратов является определение затрат энергии на перемещение жидкости (пара) через теплообменник и подбор насоса или вентилятора. Подбор насоса осуществляется по следующим основным параметрам: свойствам теплоносителя, необходимой объёмной производительности, развиваемого напора и мощности двигателя. Во всех случаях при подборе насосов или вентиляторов, их паспортные характеристики должны быть не ниже требуемых по расчёту.
В общем случае мощность N (кВт), потребляемая двигателем насоса рассчитывается по уравнению:
;
VВ = ;
Где, S=рЧd2Чnв одн.х/4=3,14Ч0,0212Ч377/4=0,13 м2;
Па
по рис.1.5 при Re=19319,5
