Исследование свойств полимерметаллических комплексов на основе гидрогеля полиакриламид - акриловая кислота - полиэтиленимин без иммобилизованного металла и с ионами Ni2+
Рис.4 Кинетика набухания гидрогеля АА - АК - ПЭИ чистый и с «вшитым» металлом никелем в растворе HCl 0.1 н.
Приложение Г
|
время (ч) td> |
масса (мг) для гидрогеля с Ni |
масса (мг) гидрогеля |
|
0 |
636 |
453 |
|
0,08 |
773 |
670 |
|
0,166 |
840 |
763 |
|
0,25 |
879 |
833 |
|
0,5 |
954 |
997 |
|
1 |
957 |
1149 |
|
2 |
978 |
1152 |
|
4 |
870 |
1034 |

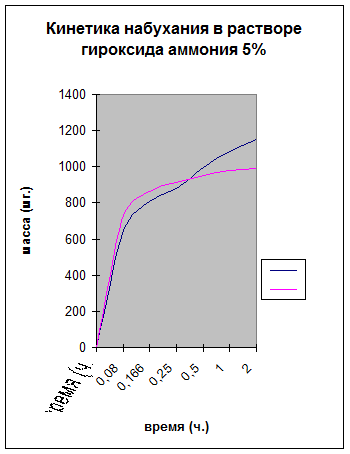

Рис.5 Кинетика набухания гидрогеля АА - АК - ПЭИ чистый и с «вшитым» металлом никелем в NH4OH 5%
Приложение Д
|
Концентрация р-ра KCl (н.) |
m/ m0 гидрогеля с Ni |
m/ m0 гидрогеля |
|
1 |
0,101 |
0,128 |
|
0.1 |
0,194 |
0,158 |
|
0,01 |
0,528 |
0,360 |
|
0,001 |
0,870 |
0,694 |
|

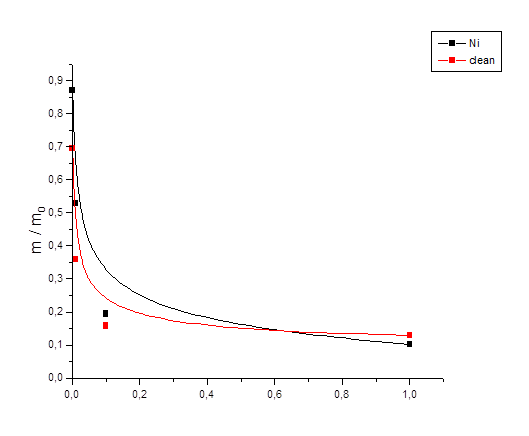

Рис. 6 Кривые ионная сила – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый и с «вшитым» металлом никелем
Приложение Е
|
Соотношение вода – спирт |
m/ m0 гидрогеля с Ni |
m/ m0 гидрогеля |
|
10: 0 |
1,000 |
1,000 |
|
9: 1 |
0,970 |
0,745 |
|
8: 2 |
0,945 |
0,710 |
|
7: 3 |
0,749 |
0,675 |
|
6: 4 |
0,660 |
0,591 |
|
5: 5 |
0,551 |
0,478 |
|
4: 6 |
0,473 |
0,393 |
|
3: 7 |
0,431 |
0,176 |
|
2: 8 |
0,397 |
0,095 |
|
1: 9 |
0,185 |
0,084 |
|
0: 10 |
0,082 |
0,051 |
|

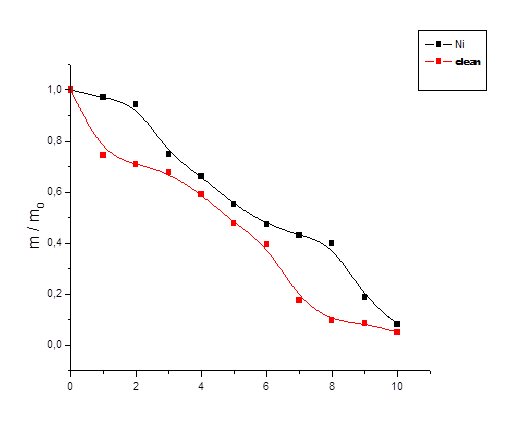

Рис. 7Кривые вода–этанол – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый и с «вшитым» металлом никелем
Приложение Ж
|
Соотношение вода – ацетон |
m/ m0 гидрогеля с Ni |
m/ m0 гидрогеля |
|
10: 0 |
1,000 |
1,000 |
|
9: 1 |
0,980 |
0,930 |
|
8: 2 |
0,876 |
0,710 |
|
7: 3 |
0,693 |
0,672 |
|
6: 4 |
0,656 |
0,518 |
|
5: 5 |
0,601 |
0,437 |
|
4: 6 |
0,534 |
0,391 |
|
3: 7 |
0,345 |
0,266 |
|
2: 8 |
0,256 |
0,196 |
|
1: 9 |
0,169 |
0,124 |
|
0: 10 |
0,092 |
0,101 |
|

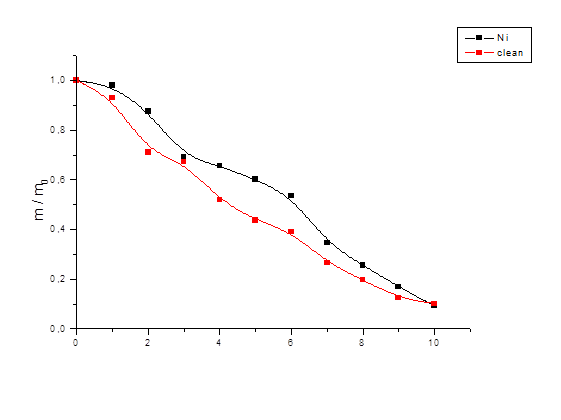

Рис. 8Кривые вода–ацетон – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый с «вшитым» металлом никелем
Приложение З
|
pH – среда |
m/ m0 гидрогеля с Ni |
m/ m0 гидрогеля |
|
1,65 |
0,063 |
0,041 |
|
4,01 |
0,213 |
0,108 |
|
6,86 |
0,618 |
0,401 |
|
9,18 |
1,010 |
0,896 |
Скачать реферат
