Исследование и разработка технологии шумопонижающих материалов различного функционального назначения

Примечание: содержание базальтовой ваты: 8%.

Из табл. 3 видно, что из шести отработанных композиций наиболее соответствуют требованиям ТУ по способности к звукоизоляции первые три, содержание некондиционной базальтовой ваты в которых составляет 5-8%. Первая композиция наиболее интересна, так как при наименьшей плотности 1406 кг/м3 материал обладает практически максимальной способностью к

звукоизоляции. Серийные материалы при плотности материала менее 1550 кг/м³ не обеспечивают требуемой звукоизоляции, поэтому в технических условиях требование к плотности материала одно из самых определяющих.

Таблица 3

Физико-механические характеристики резино-битумных звукоизолирующих композиций на основе некондиционных базальтовых волокон.

Физико-механические

показатели

Технические условия, ТУ

38.105.1619-87

Состав

1

2

3

4

5

6

Плотность, кг/м3, не менее

1550

1406

1489

1550

1580,0

1548,0

1536,0

Способность к звукоизоляции, Дб, не менее, при частоте Гц

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

5

6

10

12

16

18

22

30

29

29

35

40

48

8,2

12,4

17,8

23,0

24,5

29,3

36,7

43,8

36,7

34,2

41,5

43,5

48,6

8,4

12,5

17,9

23,1

24,3

29,3

35,8

42,9

36,8

33,6

41,3

43,4

46,6

9,6

13,3

18,5

23,5

24,2

29,4

34,9

42,9

34,1

33,7

41,4

41,9

48,4

9,7

13,2

18,6

23,6

24,8

29,6

34,3

43,1

34,2

33,2

42,3

42,1

45,2

9,2

12,8

17,2

21,3

22,2

23,6

31,2

38,6

36,9

29,8

34,5

34,6

36,1

6,6

12,1

15,4

19,4

20,3

20,9

29,4

33,6

31,4

28,5

29,6

29,9

30,2

Преимущество первых трех композиций доказывает и зависимость условной прочности при растяжении и относительного удлинения при разрыве в продольном и поперечном направлениях для испытанных составов резинобитумных материалов. При нормах условной прочности при растяжении не менее 3,0 и 2,0 кгс/см² и относительного удлинения при разрыве – не менее 60 и 65% в продольном и поперечном направлениях, разработанные материалы обладают условной прочностью 3,0 –3,8 и 2,0-2,8 кгс/см², относительным удлинением 70-89 и 76-91%.

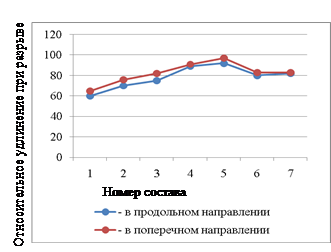

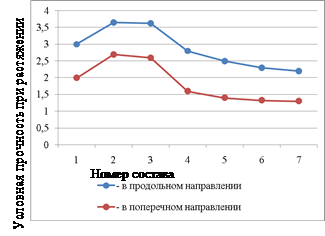

Рис. 1.Зависимость условной Рис. 2. Зависимость относительного

прочности при растяжении удлинения при разрыве

Анализируя полученные результаты определено оптимальное содержание некондиционной базальтовой ваты при изготовлении композиций для резинобитумных звукоизолирующих материалов – 5-8%.

В качестве битумного вибропоглощающего материала по ТУ38.105-15-40-84 изготовлены и исследованы образцы на основе некондиционной базальтовой ваты вместо асбеста (табл. 3,4). Анализируя физико-механические характеристики разработанных материалов видно, что лучшими характеристиками обладают композиции 4-7, содержание некондиционной базальтовой ваты в которых 6-10%. Данные образцы обладают высокой термостойкостью в отсутствии асбеста, масса 1 м² материалов находится в интервале 3,2-3,5 кг, а коэффициент потерь колебательной энергии на частоте (200±5) Гц при Т= 20 и 40ºС не уступает серийно изготавливаемой продукции 0,1 и 0,18.

Данные табл. 3-4 свидетельствуют, что для решения задач улучшения вибропоглощающих и технологических характеристик, снижения массы разрабатываемых материалов, сокращения времени изготовления битумной смеси и в конечном итоге времени изготовления готового материала была отработана другая битумная вибропоглощающая композиция (Таблица 5,6), в состав которой дополнительно были введены слюда марки СДФ по ГОСТ 19571-74; слюда флогопит молотая для металлургической промышленности СМФФ-160 по ТУ 21-25-241-80; микроволластонит фракционированный (МИВОЛЛ) м. 03-97 по ТУ 5777-006-40705684-2003. Это позволило сократить на 25% время изготовления битумной смеси, сохранить термостойкость и коэффициент потерь материала при значительно меньшей массе 1 м² - 2,7-3,2 кг. Оптимальное содержание некондиционной базальтовой ваты в данной композиции составляет 5-7%.

Таблица 3

Составы битумных вибропоглощающих композиций

Наименование

компонента

1

2

3

4

5

6

7

8

9

10

Битум (марка

«Пластбит II»)

22,0

23,0

24,0

24,0

24,0

24,0

24,0

26,0

27,0

28,0

Смола (марка «Политер» )

6,0

8,0

9,0

9,0

9,0

9,0

9,0

10,0

10,0

11,0

Ди-(2-этилгексил)-фталат

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,0

Мел (марка МТД-Б)

48.0

45,0

44,0

42,0

40,0

38,0

40,0

36,0

35,0

34,0

Микросферы

20,0

19,0

18,0

17,0

17,0

17,0

15,0

16,0

16,0

15,0

Некондиц. базальтов. ваты

2,0

3,0

3,0

6,0

8,0

10,0

10,0

10,0

10,0

10,0
