Каучуки и кремний органические соединения

Кремневодороды – силаны – очень неустойчивые соединения, самовозгорающиеся на воздухе.

Первые члены ряда силанов – газы или легкокипящие жидкости: силан SiH4 (температура кипения –1120С), дисилан Si2H6 (температура кипения –150С), трисилан Si3H8 (температура кипения +530С).

Так же мало устойчивы и очень реакционноспособны хлорпроизводные силанов: хлорсилан SiH3Cl, трихлорсилан SiHCl3 (с

иланохлороформ), четыреххлористый кремний SiCl4. Все эти вещества энергично гидролизуются с водой. Так, с цинк- и магнийорганическими соединениями они дают кремнийорганические соединения – алкилсиланы:

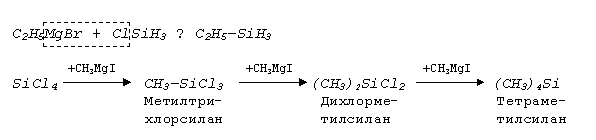

Практически вместо магнийгалоизоорганических соединений применяют галоидный алкил и магний:

Более устойчивыми являются алкилсиланы, в которых нет атомов водорода при кремнии, - тетраалкилсиланы.

Получение кремнийорганических полимеров.

Полимеры часто получают двумя способами: поликонденсации и ступенчатой полимеризации.

Полиорганосилоксаны обладают ценными физико-химическими свойствами и нашли большое техническое применение. Способ их получения заключается в гидролизе мономерных кремнийорганических соединений, содержащих способные к гидролизу группы. Наибольшее значение имеют хлор- и алкоксиметилсиланы. При гидролизе водой в присутствии щелочных или кислых катализаторов сначала образуются силанолы, которые затем поликонденсируются с образованием полисилоксановых полимеров:

В зависимости от относительной молекулярной массы полисилоксаны представляют собой подвижные или вязкие жидкости или эластичные твердые вещества.

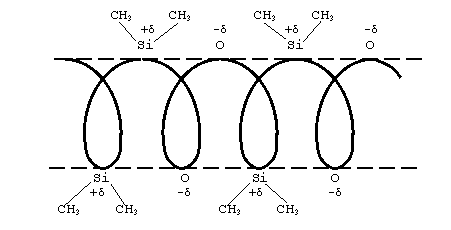

Высокая прочность связи -Si-O- делает ее устойчивой к воздействию теплоты и окислителей. Большая разница в электроотрицательности кремния и углерода придает подвижность –органическим радикалам и определяет повышенную гибкость полисилоксановых цепей. Вследствие этого полисилоксановые цепи имеют спиральное строение, при котором компенсируется полярность связи -Si-O-, а сами цепи оказываются окруженными нейтральными углеводородными радикалами (рис.1). Подобное строение полисилоксановых полимеров объясняет их специфические свойства: термостабильность, хорошие диэлектрические свойства, незначительные силы межмолекулярного сцепления, резко отличающие их от углеродных полимеров.

Рис.1. Строение полисилоксановых полимеров

Кремнийорганические соединения получили разнообразное техническое применение. Они придают материалам гидрофобность (стеклу, керамике, бетону, текстилю), образуют на поверхности самых различных материалов пленки, отталкивающие воду. Так, диметилдихлорсилан, адсорбированный на поверхности керамического материала, при гидролизе водой образует пленку толщиной 1,9-10-5 см, состоящую примерно из 300 молекул. Причина гидрофобности заключается в ориентации молекул кремнийорганического полимера: углеводородные радикалы направлены наружу, а кислород – в сторону гидрофильной поверхности.

Гидрофобизация стекла (обычно метилхлорсиланами) повышает точность и воспроизводимость результатов при работе и лабораторной посудой и уменьшает обледенение стекол самолетов и автомашин.

Гидрофобизация строительных материалов (бетона, известняка, кирпича) предохраняет их от преждевременного разрушения под влиянием атмосферных условий, а в некоторых случаях является непременным условием их применения (гипс, гипсосилановый бетон). Хорошие результаты дают водные растворы алкилсиликонатов натрия.

Текстильные материалы после гидрофобизации не смачиваются и не пропускают воду, однако сохраняют проницательность для воздуха и водяных паров. Влагопоглощение понижается примерно в 20 раз при расходе 1,5-2,5% кремнийорганического соединения от массы текстиля.

Кренийорганические теплоносители (мономерные и полимерные эфиры кремниевой кислоты) термоустойчивы, не коррозируют большинство материалов, почти негорючи и поэтому с успехом заменяют такие распространенные теплоносители, как воду, водяной пар, топочные газы.

Силиконовые жидкости (полимерные метилсилоксаны, метилдифенилсилоксаны) вследствие малой зависимости вязкости от температуры успешно применяются в качестве гидравлических масел. В пределах от +500С до –700С минеральные масла изменяют вязкость в 400 раз, а метилсилоксаны – в 29 раз.

Полиметилфенилсилоксаны образуют термоустойчивые смазки различных трущихся металлических поверхностей. Метилсиликоновые масла являются эффективными пеногасителями, они химически инертны и применяются в минимальных концентрациях (1:1000, 1:10000).

Силиконовые смолы используют в качестве изоляционных лаков, защитных покрытий, стойких и к высокой температуре, и к химическим воздействиям. Их обычно получают из метилтрихлорсилана, диметилдихлорсилана, финилтрихлорсилана, дифенилдихлорсилана, которые гидролизуются и поликонденсируются при нагревании в инертных растворителях. Смешанные с термостойкими наполнителями, они выдерживают нагревание в течение нескольких часов при 5000С и нескольких суток до 2500С.

Кремнийорганические соединения выгодно отличаются от каучуков: а) прежде всего незначительной изменчивостью свойств в широком интервале температур и, следовательно, высокой морозостойкостью (при рабочих температурах до 2000С их механические свойства мало меняются, при –600С они также сохраняют упругость); б) значительной химической стойкостью, особенно к кислороду и озону, гидрофобностью; в) негорючестью при нагревании без соприкосновения с пламенем; г) диэлектрическими свойствами.

Силиконовые каучуки (состоят из полимера, наполнителя и вулканизатора) представляют собой обычные линейные полидиметилсилоксаны с относительной молекулярной массой 250000-450000. Нагревание приводит к сшивке линейных полимеров поперечными связками.

Наполнители, например, различные типы аэрогелей оксида кремния (IV), улучшают механические свойства полимеров, повышают их прочность при растяжении и придают способность к удлинению до 60%. Вулканизацию проводят в присутствии перекисей. Силиконовые каучуки применяют в качестве электроизоляционного материала, прокладок различной аппаратуры и электродвигателей.

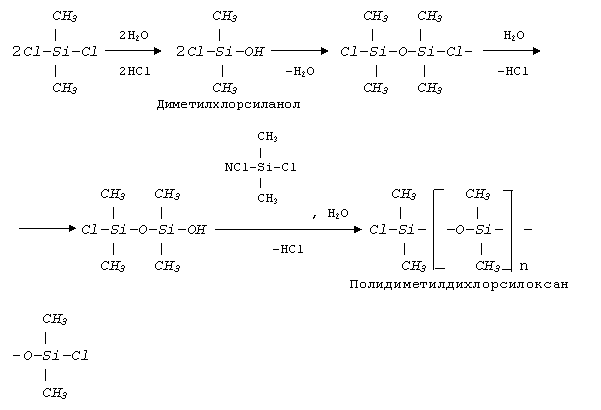

Кремнийорганические соединения получают из алкилхлорсиланов или аркилхлорсиланов. Это SiCl2(СН2)2, Si(С2Н5)2Cl2, С6Н5SiCl3. Схема последовательного гидролиза и поликонденсации при получении кремнийорганических полимеров следующая:

 Скачать реферат
