Производственная безопасность

13.2 Анализ условий поражения человека электрическим током в трехфазных сетях переменного тока

Поражение человека электрическим током возможно лишь при замыкании электрической цепи через его тело, т.е. при прикосновении не менее чем к двум точкам электрической цепи, между которыми существует разность пот

енциалов (напряжение).

Напряжение между двумя точками цепи тока, к которым одновременно прикасается человек, называется напряжением прикосновения.

Опасность такого прикосновения определяется силой тока, проходящего через тело человека, которая зависит от следующих факторов:

- схемы замыкания цепи тока через тело человека;

- напряжения электрической сети;

- схемы сети, режима работы её нейтрали (заземлена или изолирована);

- сопротивления изоляции токоведущих частей относительно земли;

- величины ёмкости токоведущих частей относительно земли.

13.2.1 Характеристика основных систем «электроустановка – трёхфазная электрическая сеть переменного тока», использующихся в производственных условиях

Электроустановка – совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другие виды энергии.

Наибольшее распространение на производстве получили системы, в которых в качестве источника энергопитания используются трёхфазные электрические сети переменного тока (далее электросети) с изолированной и заземлённой нейтралью. В соответствии с требованиями, изложенными в «Правилах устройства электроустановок» (ПУЭ), для таких систем напряжением до 1 кВ приняты следующие обозначения:

система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 2а);

система TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников (рис. 2б,в,г);

система TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 2б);

система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2в);

система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 2г);

система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземлённой нейтрали источника (рис. 2д).

Первая буква условного обозначения системы характеризует состояние нейтрали источника питания относительно земли:

Т – заземленная нейтраль;

I – изолированная нейтраль.

Вторая буква условного обозначения системы характеризует состояние открытых проводящих частей относительно земли:

– Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

– N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (только после N) буквы характеризуют совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

– S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

– С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник).

Условные обозначения на схемах (рис. 2):

– N - – нулевой рабочий (нейтральный) проводник;

– РЕ - – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);

– PEN - – совмещенный нулевой защитный и нулевой рабочий проводники.

Глухозаземлённая нейтраль источника энергопитания – нейтраль трансформатора или генератора, присоединённая непосредственно к заземляющему устройству.

Изолированная нейтраль источника энергопитания – нейтраль трансформатора или генератора, неприсоединённая к заземляющему устройству или присоединённая к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.

а) б)

в) г)

д)

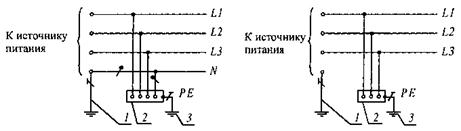

Рис. 2. Трёхфазные электрические системы переменного тока с изолированной и заземлённой нейтралью энергоисточника напряжением до 1 кВ

а) – система IT; б) – система TN-С; в) – система TN-S; г) – система TN- С- S; д) – варианты системы TT.

1 – заземлитель нейтрали энергоисточника; 1а – сопротивление заземления нейтрали источника питания (если имеется, например, через приборы или устройства, имеющие большое сопротивление); 2 – открытые проводящие части электроустановки; 3 – заземлитель открытых проводящих частей электроустановки

13.2.2 Основные схемы включения человека в электрическую цепь

Трёхфазная трёхпроводная электрическая сеть переменного тока с изолированной нейтралью (в системе IT).

Двухфазное прикосновение к токоведущим частям (рис. 3).

Рис. 3. Двухфазное (двухполюсное) прикосновение к токоведущим частям в системе IT

Uф – фазное напряжение; Ih – сила тока, протекающего через человека;

Rh – сопротивление человека; L1, L2, L3 – фазные проводники.

Сила тока (Ih, А), протекающего через человека, определяется по формуле

, (16)

где Uл – линейное напряжение, В;

Uф – фазное напряжение, В;

Rh – сопротивление человека, Ом.

Например, в электросети с линейным напряжением 380 В (Uф = 220 В) при сопротивлении тела человека 1000 Ом сила тока, протекающего через человека, составляет:

.

Эта сила тока смертельно опасна для человека.

При двухфазном прикосновении ток, проходящий через человека, практически не зависит от режима работы нейтрали. Опасность прикосновения не уменьшится и в том случае, если человек будет надёжно изолирован от земли.
