Защита от прямых ударов молнии:

Комплекс средств от прямых ударов молнии включает в себя устройства защиты от ПУМ (внешняя молниезащита) и устройства защиты от вторичных воздействий молнии (внутренняя молниезащита).

Внешняя молниезащитная система (МЗС) может быть изолированный от защищаемого сооружения (отдельно стоящие стержневые или тросовые молниеотводы, а также соседние сооружения,

выполняющие функции естественных молниеотводов), а также установленной непосредственно на нём и даже быть его частью.

Внутренняя МЗС предназначена для ограничения электромагнитных воздействий тока молнии и предотвращения искрения внутри объекта. Токи молнии, попадающие в молниеприёмники, отводятся в заземлитель через систему токопроводов (спусков) и растекаются в земле.

Внешняя МЗС состоит из молниеприёмников, токоотводов и заземлителей. В качестве искусственных молниеприёмников могут использоваться стержни, натянутые провода (тросы), металлические сетки. В качестве естественных молниеприёмников могут быть использованы следующие конструктивные элементы зданий и сооружений: металлическая кровля; металлические конструкции крыши (ферма и др.); металлические элементы украшений; водосточные трубы и т.п. при условии, что толщина их стенки не < 4 мм.

Токоотводы для снижения вероятности опасного искрения располагаются так, чтобы между точкой поражения и землёй ток растекается по нескольким путям, которые должны иметь минимальную длину. Следующие конструктивные элементы зданий могут считаться естественными токоотводами: металлические конструкции; металлический каркас здания; соединённая между собой стальная арматурная сетка и др. элементы при условии, что соединения между разными элементами их надёжны и долговечны.

Заземлители во всех случаях, за исключением отдельно стоящего молниеотвода, совмещаются с заземлителями электроустановок и средств связи. В качестве заземлителей используются вертикальные электроды, электроды, уложенные на дне котлована, заземлённые металлические сетки. При использовании в качестве естественных заземлителей арматуры конструкций из напряжённого железобетона необходимо помнить, что ток может ослабить её (за счёт нагрева) и вызвать тем самым разрушение конструкции. Сопротивление заземлителя при этом должно быть не более 100 Ом.

Защита от вторичных воздействий молнии электрических и электронных систем: При разработке способов защиты в этом случае определяются защитные зоны вокруг защищаемого объекта (рис. 9).

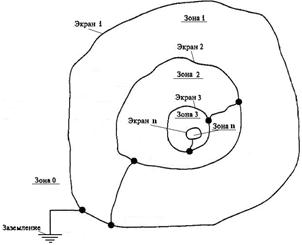

Рис. 9. Зоны защиты от вторичных воздействий молнии.

Зоны характеризуются существенным изменением электромагнитных параметров на их границах. В общем случае, чем выше номер зоны, тем меньше значение параметров электромагнитных полей, токов и напряжений в её пространстве.

Зона 0 – пространство, где каждый объект подвержен прямому удару молнии с протеканием полного тока молнии. Здесь электромагнитное поле имеет максимальное значение.

Зона 1 – пространство, где объекты не подвержены ПУМ, и ток во всех проводящих элементах внутри здания меньше, чем в зоне 0; в этой зоне электромагнитное поле может быть ослаблено экранированием.

Другие зоны устанавливаются, если требуется дальнейшее уменьшение тока, напряжения и электромагнитного поля.

На границах зон осуществляется экранирование и соединение всех пересекающих границу зон металлических элементов и коммуникаций между собой.

Защитное экранирование является основным способом уменьшения электромагнитных помех работе радиоэлектронных и др. подобных устройств. В качестве экрана широко используются металлические конструкции строительных сооружений (стальная арматура стен, полов, детали крыши, решётки и т.п.). Все названные элементы объекта защиты электрически объединяются и соединяются с МЗС.

Соединения металлических элементов необходимы для уменьшения разности потенциалов между ними внутри защищаемого объекта. Осуществляются соединения с помощью специальных проводников и зажимов.

Соединения на границе зон производятся через каждые 5 м. Минимальное поперечное сечение медных или стальных оцинкованных проводников, используемых для соединений – 50 мм2.
