Производственная безопасность

Для упрощения дальнейших рассуждений считаем, что земля во всём своём объёме однородна, т.е. в любой точке обладает одинаковым удельным электрическим сопротивлением (ρ, Ом · м). В этом случае ток будет растекаться во все стороны одинаково по радиусам полушария (рис. 7).

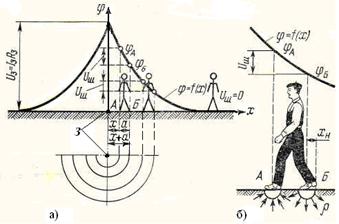

Рис. 7. Схема образования напряжения шага >а) – общая схема; б) – растекание тока с опорной поверхности ног человека.

А, Б – опорные точки ног человека; З – точка замыкания на землю; Uз – напряжение замыкания;

Uш – напряжение шага; а – ширина шага; φ – электрический потенциал; x – радиальное расстояние от точки замыкания на землю

В объёме земли, где проходит ток, возникает так называемое «поле растекания тока», имеющее полусферическую конфигурацию. Теоретически оно простирается до бесконечности. Однако в реальных условиях уже на расстоянии 20-ти м от точки замыкания сечение слоя земли, по которому проходит ток, оказывается настолько большим, что плотность тока здесь практически равна нулю. На поверхности земли при этом возникает неравномерное электрическое (для постоянного тока) или электромагнитное (для переменного тока) круговое поле с максимумом потенциала (φ, В) в точке замыкания на землю.

Если в этой ситуации человек будет радиально шагать к точке замыкания на землю по её поверхности, то его ноги при каждом шаге будут оказываться под всё бóльшей разностью потенциалов (см. рис. 7а).

Напряжением шага называется напряжение между двумя точками на поверхности земли, расположенными на расстоянии 1 м одна от другой (принимается равным длине шага человека), обусловленное растеканием тока замыкания на землю.

Основной путь тока при этом пролегает через ноги и тазобедренную часть тела, где расположены гонады – одна из важнейших составляющих половой системы человека. Указанное обстоятельство, кроме рассмотренных выше негативных факторов воздействия на человека электрического тока, нарушает нормальное состояние репродуктивной функции организма. Действие электрического тока в этой ситуации может усугубиться тем, что из-за судорожных сокращений мышц ног, возможно падение человека, после чего цепь тока замыкается на его теле через другие жизненно важные органы (мозг, сердце, лёгкие и др.). Кроме того, рост человека, который больше ширины шага, обусловливает бóльшую разность потенциалов (напряжение, приложенное к телу).

13.4 Классификация помещений по опасности поражения электрическим током

Состояние окружающей среды, а также окружающая обстановка могут усиливать или ослаблять опасность поражения электрическим током. Так, сырость, токопроводящая пыль, едкие пары и газы разрушающе действуют на изоляцию электроустановок, резко снижая её сопротивление и создавая угрозу перехода напряжения на корпуса, станины, кожухи и другие нетоковедущие проводящие части электрооборудования, к которым может прикасаться человек.

Вместе с тем, в этих же условиях, как и при высокой температуре окружающего воздуха, понижается сопротивление тела человека, что ещё больше увеличивает опасность поражение его электрическим током.

По действующим «Правилам устройства электроустановок» (ПУЭ) все помещения делятся по степени опасности поражения людей электрическим током на три класса: без повышенной опасности; повышенной опасности; особо опасные.

К помещениям без повышенной опасности относятся сухие, беспыльные помещения с нормальной температурой воздуха, с изолирующими (например, с сухими деревянными) полами, в которых отсутствуют заземлённые предметы или их очень мало.

На производстве к таким помещениям могут относиться лишь только некоторые вспомогательные помещения (помещения культурного обслуживания, управления и общественных организаций и др.).

К помещениям повышенной опасности относятся:

– сырые, в которых относительная влажность воздуха превышает 75 %;

– жаркие, в которых под воздействием тепловых излучений температура воздуха превышает постоянно или периодически (более 1 сут.) 35°С;

– пыльные, с токопроводящей пылью, в которых по условиям производства выделяется токопроводящая технологическая пыль в таком количестве, что она может оседать на провода, проникать внутрь машин, аппаратов;

– с токопроводящими полами (металлическими, земляными, железобетонными, кирпичными и др.);

– в которых возможно одновременное прикосновение человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам с одной стороны и к металлическим корпусам электрооборудования – с другой.

Помещениями повышенной опасности являются практически все вспомогательные и некоторые производственные.

К особо опасным помещениям относятся:

– особо сырые с относительной влажностью воздуха близкой к 100 %;

– с химически активной или органической средой, разрушающей изоляцию и токоведущие части электрооборудования (агрессивные газы, пары; отложение плесени и др.);

– имеющие два или более признаков, свойственных помещениям с повышенной опасностью.

Территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

Особо опасными являются: бóльшая часть производственных помещений; подземные выработки; рабочая зона с открытой подстилающей поверхностью.

13.5 Основные меры защиты от поражения человека электрическим током

Поражение производственного персонала электрическим током возможно как при прямом прикосновении – электрический контакт людей с токоведущими частями электрооборудования, находящимися под напряжением, так и при косвенном прикосновении – электрический контакт людей с открытыми проводящими частями электрооборудования, оказавшимися под напряжением при повреждении изоляции.

Для предупреждения поражения электрическим током в нормальном режиме работы Электросети должны быть применяются по отдельности или в сочетании следующие меры защиты от прямого прикосновения:

основная изоляция токоведущих частей;

ограждения и оболочки;

установка барьеров;

размещение токоведущих частей вне зоны досягаемости;

применение сверхнизкого (малого) напряжения (СНН).

Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ применяются также устройства защитного отключения (УЗО).

Защита от прямого прикосновения не требуется, если электрооборудование находится в зоне системы уравнивания потенциалов (см. ниже), а наибольшее рабочее напряжение не превышает 25 В переменного или 60 В постоянного тока в помещениях без повышенной опасности и 6 В переменного или 15 В постоянного тока – во всех случаях.

Для защиты от поражения электрическим током в случае повреждения изоляции применяются по отдельности или в сочетании следующие меры защиты при косвенном прикосновении:

защитное заземление;

автоматическое отключение питания;

уравнивание потенциалов;

выравнивание потенциалов;

двойная или усиленная изоляция;
