Машины и оборудование для бурения нефтяных и газовых скважин

Колонная (устьевая) обвязка (ндп. оборудование обвязки обсадных колонн; колонная головка): Часть устьевой обвязки, предназначенная для обвязывания двух и более обсадных колонн и контроля давления в заколонном и межколонном пространстве.

Колонные обвязки устанавливаются на устье скважины последовательно по мере спуска и цементирования обсадных колонн. Они подбираются с учетом максимал

ьного пластового давления, ожидаемого при бурении следующего за обсаженным интервала скважины.

Конструкция колонных обвязок позволяет восстанавливать нарушенную герметизацию межколонного кольцевого пространства путем нагнетания специальных паст или самотвердеющих пластиков.

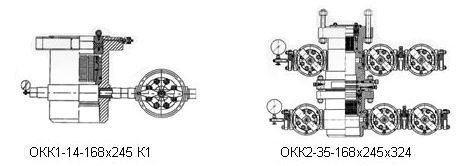

Обвязка колонная типа ОКК1 -14-168x245 К1 ХЛ, ОКК2-35-168x245x324 К1 ХЛ

· Коррозионностойкое исполнение К1 по ГОСТ 13846, для сред с содержанием H2S и СО2 до 6% каждого. Материальное исполнение - 30ХМЛ, 30ХМА.

· Температурный диапазон эксплуатации от минус 60°С до плюс 120°С

· Присоединительные размеры по ГОСТ 28919-91.

· Технические требования по ГОСТ Р 51365 (уровень качества УТЛ, УТР1), ГОСТ 30196.

· Запорная арматура - задвижки шиберные прямоточные с ручными управлением. Класс герметичности "А' по ГОСТ 9544.

Колонная головка часть однокорпусной или многокорпусной колонной обвязки без запорных устройств на боковых отводах, содержащая трубодержатель и уплотнитель для одной обсадной колонны.

Колонные головки устанавливают на устье скважины последовательно по мере спуска и цементирования обсадных колонн. Их подбирают с учетом максимального пластового давления, ожидаемого при бурении следующего за обсаженным интервала скважины.

Колонная головка жестко соединяет в единую систему все обсадные колонны скважины, воспринимает усилия от их веса и передает всю нагрузку кондуктору. Она обеспечивает изоляцию и герметизацию межколонных пространств и одновременно доступ к ним для контроля состояния стволовой части скважины и выполнения необходимых технологических операций. Колонная головка служит пьедесталом для монтажа эксплуатационного оборудования, спущенного в скважину. Во время бурения на ней монтируются превенторы противовыбросового оборудования, демонтируемые после окончания бурения.

Рис. Колонная головка

Колонная головка для обвязки двух колонн состоит из корпуса 4, навинченного на обсадную трубу 6. Внутренняя поверхность корпуса коническая, и в ней размещены клинья 3, удерживающие внутреннюю колонну обсадных труб 7. На фланце корпуса установлена катушка 1, надетая на трубу и обычно сваренная с ней. Катушка болтами соединена с корпусом. Межтрубные пространства разобщаются уплотнениями 2. На колонной головке предусмотрена задвижка 5 для обеспечения доступа в затрубное пространство. Вертикальный размер такой колонной головки около 1 м. Масса в зависимости от диаметра обсадных труб до 500 .550 кг.

Конструктивно колонная головка - это сочетание нескольких связанных между собой элементов - катушек или крестовин, несущих обсадные колонны. Число этих элементов зависит от числа обсадных колонн скважины.

Условия работы колонной головки достаточно сложны: нагрузка от веса обсадных колонн может превышать в глубоких скважинах несколько сот килоньютонов. Элементы колонной головки воспринимают также давление. от среды, контактирующей с ними. При наличии в пластовой жидкости или газе H2S, СО2 или при сильной минерализации пластовых вод колонная головка подвергается их коррозионному воздействию. В глубоких скважинах при закачке теплоносителей их стволы и колонные головки нагреваются до 150-250°С, в условиях Севера могут охлаждаться до температур ниже минус 60°С.

Нарушение надежности колонной головки неизбежно приводит к серьезным авариям, нанесению ущерба окружающей среде, а в отдельных случаях может быть причиной возникновения пожаров, взрывов, несчастных случаев.

Колонные головки, особенно многоколонных скважин, имеют большие массы и вертикальные габариты. Высокая их металлоемкость и большая потребность в них приводят к необходимости расхода на их изготовление больших количеств стали, причем легированной. С увеличением вертикального габарита колонной головки усложняется обслуживание скважины.

Такими головками оборудуются скважины глубиной до 1500 .2000 м с давлением до 25 Мпа.

Изготавливают колонные головки для оборудования скважин и с большим числом обсадных колонн: трех-, четырех- и пятиколонных. Принципиальные и конструктивные схемы таких колонных головок аналогичны.

Однофланцевая колонная головка (Ндп. нижняя колонная головка; двухрядная колонная головка): Устьевая колонная головка с одним верхним присоединительным стволовым фланцем, устанавливаемая на обсадной колонне.

Двухфланцевая колонная головка (Ндп. промежуточная колонная головка; однорядная колонная головка): Устьевая колонная головка с двумя соосными присоединительными стволовыми фланцами, устанавливаемая на фланец устьевого оборудования.

Клиньевая колонная головка: Устьевая колонная головка, в которой обвязываемая колонна закрепляется на клиньевом трубодержателе.

Резьбовая колонная головка: Устьевая колонная головка, в которой обвязываемая колонна закрепляется на резьбовом трубодержателе.

Способы монтажа и транспортировки буровых установок.

Существует три метода монтажа буровых установок: обычный (индивидуальный), мелкоблочный и крупноблочный.

Обычный метод монтажа буровых установок заключается в индивидуальном монтаже оборудования и строительстве сооружений установки с применением фундаментов однократного использования. В этом случае строят бетонные или деревянные фундаменты отдельно под каждый агрегат установки. На рис.135 показаны конструкции наиболее распространенных фундаментов однократного использования. При повторном монтаже буровую установку разбирают на агрегаты и узлы и перевозят на универсальном транспорте на новую точку бурения, где вновь строят фундаменты, сооружения и монтируют оборудование.

Обычный метод монтажа буровых установок связан с большим комплексом трудоемких работ (строительных, плотничных, слесарных, подсобно-вспомогательных и др.), выполняемых на месте монтажа, что вызывает удлинение срока монтажа буровых установок. Поэтому этот метод в настоящее время применяется очень редко, только при монтаже буровых установок большой грузоподъемности.

Мелкоблочный метод монтажа буровых установок заключается в том, что агрегаты и узлы установки монтируют не на бетонных или деревянных фундаментах, а на металлических основаниях. Металлическое основание со смонтированным на нем каким-либо узлом установки составляет мелкий блок (рис.136). Количество мелких блоков буровой установки определяется конструкцией установки, условиями разработки месторождения и географическими условиями, обычно буровая установка расчленяется на 15-20 мелких блоков. Габаритные размеры и вес мелких блоков позволяют перевозить их на универсальном транспорте или волоком, а в труднодоступных районах – на вертолетах.
