Состав и назначение устьевого оборудования скважин. Колонные головки

Устьевое (нефтепромысловое) оборудование - техническое средство или совокупность технических средств, устанавливаемых на устье скважины нефтяной или газовой залежи при ее строительстве, эксплуатации или ремонте, предназначенных для выполнения одной или нескольких самостоятельных функций,

связанных с герметизацией устья.

К устьевому оборудованию не относятся наземные манифольды и трубопроводы, присоединяемые к оборудованию после его установки на устье.

Превенторный блок (Ндп. превенторная установка; противовыбросовая обвязка): Часть противовыбросового оборудования, включающая превенторы и соединяющие их детали, устанавливаемые на устье

Превентор: Устьевое оборудование, обеспечивающее перекрытие контактным управляемым уплотнителем стволового прохода.

В стволовом проходе могут находиться неподвижные или движущиеся колонны труб или тросы.

Одинарный превентор: Превентор с одним уплотнителем

Двойной превентор (Ндп. сдвоенный превентор; спаренный превентор): Превентор с двумя уплотнителями, каждый из которых имеет отдельный привод

Тройной превентор (Ндп. строенный превентор): Превентор с тремя уплотнителями, каждый из которых имеет отдельный привод

Ручной превентор: Превентор с ручным приводом уплотнителя

Гидравлический превентор: Превентор с гидравлическим приводом уплотнителя

Кольцевые превенторы предназначены для герметизации устья скважины при наличии или отсутствии колонны труб.

Установлена следующая система обозначения кольцевых превенторов: ПУ - превентор кольцевой (универсальный); конструктивное исполнение:

· 1-с конической наружной поверхностью уплотнителя;

· 2- со сферической наружной поверхностью уплотнителя;

· условный диаметр прохода, мм;

· рабочее давление, Мпа;

· исполнение (при необходимости) в зависимости от характеристики скважинной среды.

Примеры условного обозначения кольцевого превентора:

· ПУ 1-230x35 -в конструктивном исполнении 1, с диаметром прохода 230 мм на рабочее давление 35 МПа.

· ПУ2-350х35 - то же в конструктивном исполнении 2, с условным диаметром прохода 350 мм на рабочее давление 35 МПа.

Технические характеристики кольцевых превенторов

Кольцевые превенторы а - типа ПУ1; б - типа ПУ2;1- крышка; 2 - уплотнение крышки; 3 - уплотнитель; 4, 7, 9 - манжеты; 5 - корпус превентора; 6 - плунжер; 8 - втулка; 10 - планшайба; 11- указатель положения уплотнителя.

Плашечный превентор с гидроуправлением 1 - корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 - гидроцилиндр; 6 - поршень; 7 - шток; 8 - коллектор; 9 - трубопровод; 10 - паропроводы; 11 - резиновые уплотнения плашек; 12 - сменные вкладыши; 13 - корпус плашки; 14 - фиксирующий винт.

Плашечные превенторыпредназначены для герметизации устья при наличии или отсутствии в скважинетруб. Применяются для эксплуатации в умеренном и холодном макроклиматических районах. Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подвеску колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления.

Система обозначения

Установлена следующая система обозначения плашечного превентора:

· тип превентора и вид привода — ППГ (плашечный с гидроприводом), ППР (плашечный с ручным приводом), ППС (плашечный с перерезывающими плашками);

· конструктивное исполнение — с трубными или глухими плашками — не обозначается;

· диаметр условный прохода, мм;

· рабочее давление, МПа;

· тип исполнения — в зависимости от скважинной среды (Kl, K2, КЗ).

Пример условного обозначения плашечного превентора с гидроприводом, условным диаметром прохода 350 мм на рабочее давление 35 МПа для сред типа К2: ППГ-350х35К2.

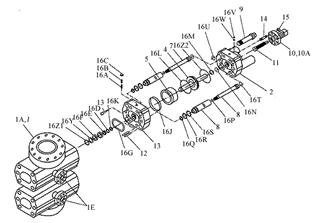

Рис. 8.З. Превентор плашечный сдвоенный (Ду =180 мм, ру = 70 МПа) 1 - корпус; 1А - фланец корпуса; IE - боковые отводы из под плашек с фланцами; 2 -крышка; 3 — промежуточный фланец корпуса; 4 — поршень гидроцилиндра; 5 — гидроцилиндр; 6 - поршень для открытия крышки; 7 - поршень для закрывания крышки; 8 - цилиндр для открытия крышки; 9 - болт крышки; 10 - корпус фиксатора плашки; 11 - фиксатор плашки; 12, 14 — шпильки; 13 — болт крепления крышки и промежуточного фланца корпуса; 15 - гайка; 16А - обратный клапан с уплотнением; 16В - втулка с уплотнением; 16С -пробка с уплотнением.
