Частотомер многофункциональный на однокристальном микроконтроллере АТ89С2051

1.3 Анализ элементной базы

Анализ элементной базы производится сопоставлением эксплуатационных характеристик элементов, с теми данными, которые характеризуют условия работы разрабатываемого изделия по ТЗ. Для выполнения анализа составляют таблицу 1. 1.

Таблица 1.1 – Эксплуатационные характеристики электрорадио элементов

Рассчитываем среднюю наработку на отказ (Тс):

Тс=1/∑λi·Пi·Кнi (1.1)

где;

li – интенсивность отказов (1/ч.)

Пi – количество элементов данного типа

Kni=1 – коэффициент нагрузок для заданных условий эксплуатации

Тс=1/(0,08·11+0,3+0,01+0,02·27+0,3·4+0,5·10+0,4·2+0,11·3+0,5+0,005+0,22+0,45·2+0,35·3)·10-6= =82406,27(ч.)

По данным таблицы 1. 1. Сделали вывод, что элементы схемы соответствуют климатическим воздействиям, указанным в ТЗ – УХЛ 4. 2 ГОСТ15150-69 и механическим воздействиям – группа 1 ГОСТ16019-78. Подсчитали среднюю наработку на отказ, которая составляет 82406,27ч., больше чем в ТЗ. Можем считать, что элементная база выбрана, верно, и соответствует условиям ТЗ.

1.4 Дополнительные требования к конструкции

1. Предусмотреть на передней панели пазы для крепления индикатора и кнопок.

2. Обеспечить время наработки на отказ прибора – 100000часов.

3. Предусмотреть меры для экранирования генератора на печатной плате

4. Предусмотреть меры по автоматизации и механизации процесса производства прибора.

1.5 Анализ конструкторских аналогов

Для анализа конструкторских аналогов рассмотрим конструкцию спектроанализатора. Собран в унифицированном бесфутлярном каркасе настольно-стоечного типа "Надел". Ш образовано передней и задней панелями, которые скреплены двумя боковинами при помощи угольников; горизонтальная часть Ш отсутствует, все ФУ закреплены на вертикальных частях каркаса. Сигнальный тракт смонтирован в левой части Ш на кроссплате, к которой при помощи разъёмов подключены ФУ, конструктивно оформленный в виде экранированных ПП. Весь сигнальный тракт размещен в коробчатом экране, при этом входной и сетчатый аттенюаторы находятся в индивидуальных экранах. Гетеродин, расположенный в правой части Ш, включает экранированную ПП, конденсатор переменной ёмкости и варьерно-шкальное устройство. Конденсатор может приводиться вручную или автоматически при помощи механического привода, соединенного с самописцем. Передняя панель откидная, что обеспечивает удобный доступ к монтажу и регулируемым элементам. Блок питания расположен на задней панели и отделен экраном от остальной части схемы.

Для частотомера предусмотреть в углах Модуля, отверстия (диаметр 3,2мм) для крепления его к корпусу.

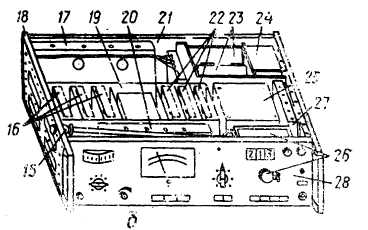

Рисунок 1. 1 – Спектроанализатор

На рисунке обозначены: 15-внешний механический привод, 16-экранированные платы ВЧ тракта, 17-отсчетный аттенюатор, 18-боковина, 19-экран СЧ тракта, 20-входной аттенюатор, 21-задняя панель, 22-плата усилителей, 23-блок питания, 24-силовой трансформатор, 25-конденсатор переменной емкости, 26-верньерно-отсчетное устройство, 27-гетеродин, 28-передняя панель откидная.
