Электронные пушки с большим пространственным зарядом
, (2)
где - функция отношения радиуса кривизны катода к текущему радиусу .Распределение потенциала в электронном потоке сферического
диода. , (3)
где - функция отношения радиуса кривизны катода к текущему радиусу .
Для создания электронного потока в области, ограниченной конусом с углом при вершине , действие отброшенной части объемного заряда заменяется действием электродов, формирующих электрическое поле между анодом и катодом таким образом, чтобы выполнялись условия:
(4)
Конфигурация прикатодного фокусирующего электрода и анода определяется обычно при помощи электролитической ванны. Аналитическое решение для параллельного пучка (как плоского бесконечной ширины, так и круглого) дает для катодного электрода форму соответственно плоскости или конуса, расположенных под углом к границе пучка. Для излучателей, образующих сходящиеся пучки, условия на границе катода те же, что и для параллельного пучка. Поэтому все виды катодного электрода должны делаться такими, чтобы у самого катода угол между касательной к поверхности электрода и границей пучка был равен , хотя выдерживаться этот угол может на очень малом расстоянии от катода. При определении формы электродов с помощью электролитической ванны автоматически учитывается краевой эффект для электродов малых размеров. Кроме того, таким способом путем экспериментального подбора можно получить несколько различных форм электродов и выбрать из них наиболее удобные конструктивно и технологичные в изготовлении. В ванне также легко определить минимальные размеры электродов, которые еще могут создавать правильное распределение потенциала вдоль границы пучка.

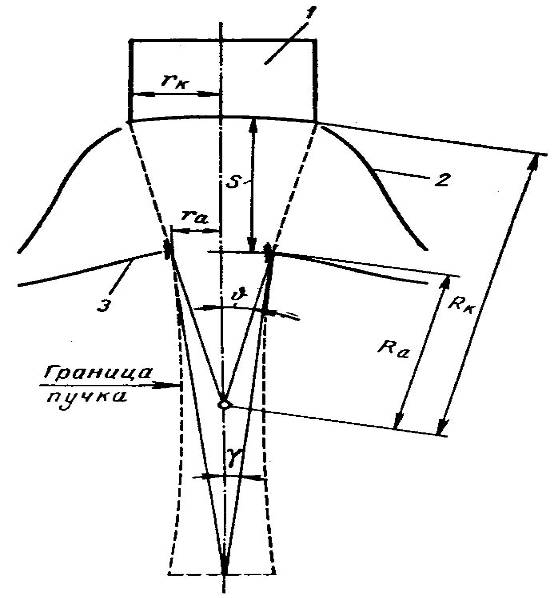

Рисунок 3 - Схематическое изображение излучателя типа Пирса
( - радиус катодной сферы; - радиус анодной сферы; - радиус катода; - радиус анодной диафрагмы; ; - расстояние анод – катод по оси пучка; - половинный угол сходимости пучка в пространстве анод – катод; - половинный угол сходимости пучка за анодной диафрагмой)
Ток в электронном пучке определяется по формуле
. (5)
Первеанс
. (6)
Половинный угол сходимости
. (7)
Расфокусирующее действие анодного отверстия всегда уменьшает угол сходимости пучка за анодом по сравнению с углом сходимости внутри излучателя . Фокусное расстояние
, (8)
или в относительных единицах
, (9)
где ; ;
- радиус кривизны анода.
На рисунке 4 представлена зависимость позволяющая правильно определить место расположения минимального сечения луча, что важно для разработки конструкции анода пушки и выбора места расположения магнитной линзы. Соотношение между величинами углов сходимости пучка до диафрагмы и после нее выражается в следующем виде:
. (10)
Если катод обладает достаточной эмиссией и ток в пучке ограничивается пространственным зарядом, то фокусирующее действие линзы не зависит от приложенного напряжения. Таким образом, теоретически форма пучка не зависит от напряжения, ускоряющего электроны.

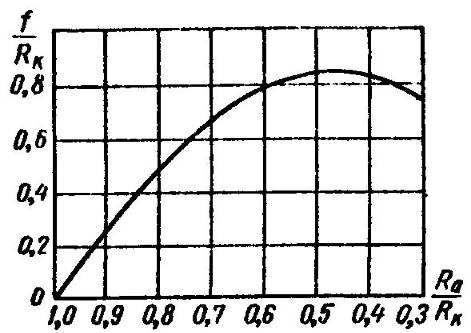

Рисунок 4 - Зависимость относительного фокусного расстояния анодной диафрагмы пушки от относительного радиуса кривизны анода .
Основные данные электронной пушки, расчет которой основывается на методике Пирса, можно определить и иным методом. В этом случае необходимо определить все исходные характеристики излучателя:
1. Отношение тока к напряжению луча; углы сходимости пучка как внутри пространства анод – катод , так и за анодом ;
2. Плотность тока катода;
3. Размеры пучка и плотность тока в нем при прохождении анодной диафрагмы.
Соотношения между током и напряжением и геометрией пучка приведены на диаграмме, изображенной на рис. 5. Характеристики излучателей зависят от их относительных размеров. Поэтому в процессе расчета можно избрать любой удобный масштаб. Абсолютные размеры определяются из условий допустимой плотности тока эмиссии катода. Рис.5 представляет собой универсальную диаграмму, позволяющую определить соотношения между величинами ; ; ; и параметрами . Каждая точка на графике соответствует некоторому частному решению конструкции излучателя.

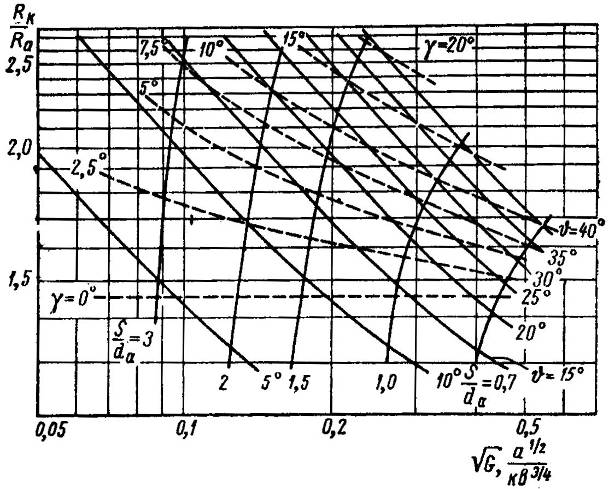

Рисунок 5 - Диаграмма для выбора размеров излучателя Пирса.
Если заданы две величины, обычно это и , то по диаграмме определяются остальные величины. Сама форма электродов, как обычно, определяется численно или при помощи электролитической ванны. В связи со стремлением в электронно-термических установках к увеличению плотности тока в пучке интересно проследить за ограничениями первеанса, создаваемыми излучателями такой конструкции. Системы с высоким первеансом находятся в правой части диаграммы на рис.5. При движении направо вдоль линии отношение уменьшается. Таким образом, при данном сферическом радиусе катода ускоряющий электрод должен быть размещен, возможно ближе к катоду. Рассеивающее действие анодной диафрагмы усиливается с приближением ее к катоду. Следовательно, для получения одного и того же угла сходимости луча на выходе из излучателя формирование пучка должно происходить при большем угле . Когда отношение расстояния катод – диафрагма к диаметру последней становится столь малым, что диафрагма начинает искажать поле у самой поверхности катода, плотность тока эмиссии в середине катода становится ниже, чем у краев. Поэтому плотность тока в пучке становится неоднородной по сечению и ток в пучке меньше, чем это можно ожидать из диаграммы на рис.5. Предельным отношением обычно считается 0,7. На величину и знак угла большое влияние оказывает и объемный заряд в пучке, так как пeрвеанс пучка является функцией как , так и отношения .
