Электронные пушки с большим пространственным зарядом

Зависимости угла от угла для различных отношений радиусов кривизны анода и катода приведены на рис.6. После выхода луча через анодную диафрагму в рабочую камеру, где электрического поля нет, он под влиянием объемного заряда начинает расходиться, хотя его минимальное

сечение и находится в пространстве за анодом. Величина радиуса минимального сечения пучка и расстояние этого сечения от плоскости анодной диафрагмы зависят от радиуса пучка при прохождении анодной диафрагмы , первеанса и угла сходимости . Для электронных пушек с величины и являются функциями только отношения . Графики, позволяющие определить эти параметры, приведены на рис.7.

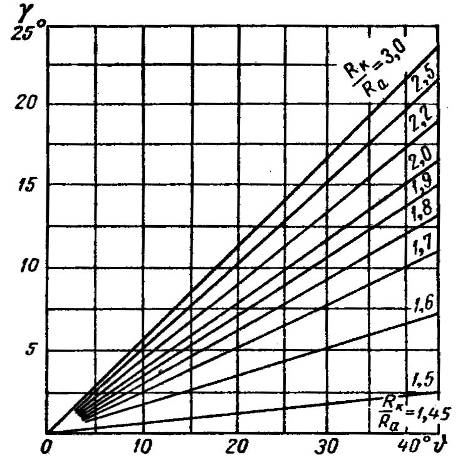

Рисунок 6 - Зависимость угла сходимости пучка после излучателя от угла сходимости внутри излучателя.

Описанный принцип построения электронных пушек позволяет построить системы с отношением площади поперечного сечения пучка к площади катода до 1 : 40. Катодный электрод находится под потенциалом катода, поэтому не требуется подачи дополнительных напряжений смещения, что значительно упрощает схему питания установки. Излучатели, построенные по такому принципу, получили широкое распространение в электроннолучевых установках в основном для плавки и сварки металлов. В расчете систем, приведенном выше, не учитывается наличие отверстия в аноде и его расфокусирующее действие на пучок, поэтому для реальных систем он дает приближенные результаты. Следовательно, вышеприведенный расчет дает практически верные результаты для пучков с первеансом , так как он справедлив для случая малых отверстий и параксиальных траекторий электронов. При больших проводимостях пушек необходимо производить компенсацию влияния анодного отверстия на фокусировку пучка.

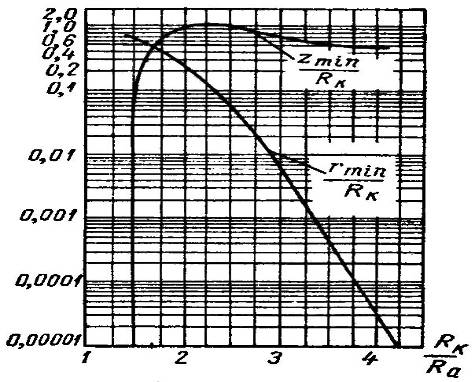

Рисунок 7 - Зависимость параметров, определящих минимальное сечение пучка ( и ), от конструктивных параметров пушки.
