Технология GPRS

- дружественный интерфейс, основанный на Microsoft Windows NT;

- доступ многочисленным пользователям;

- функции для конфигурирования, диагностики неисправностей, управления производительностью и организации защиты;

- возможность наращивания системы;

- стандартизованный интерфейс SNMP, который позволяет обеспечивать связь с большинством систем управления сетями.

DDU – Блок ра

спределения постоянного напряжения. Блок распределения постоянного напряжения (DC Distribution Unit, DDU), в соответствии с рисунком 2.26, используется для распределения постоянного напряжения питания не более, чем на пять внутренних блоков, таких как MMU и вентиляторы.

Рисунок 2.24 – Техническая поддержка с использованием менеджера обслуживания MINI-LINK

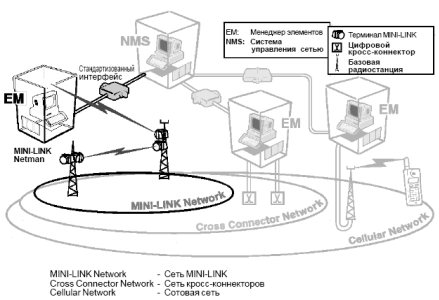

Рисунок 2.25 – MINI-LINK Netman как часть большой системы управления

Рисунок 2.26 – DDU

DDU подключается к первичному источнику питания экранированным проводом, подобным используемому для подключения батарей. Первичный источник питания должен иметь плавкий предохранитель для защиты DDU и кабеля батарей. Каждый выход DDU защищен автоматом на ток 6А, скомбинированным с переключателем вкл/выкл. (ON/OFF).

PSU. Блок источника питания AC/DC. PSU, в соответствии с рисунком 2.27, преобразует переменное напряжение 110/220 В в постоянное. 48В и имеет три выхода для подключения к внутренним блокам. Максимальная выходная мощность PSU составляет 120 Вт.

PSU обеспечивает:

- защиту от перегрузки и короткого замыкания, а также ограничение тока нагрузки по каждому выходу DC;

- плавающий выход DC;

- защита от разрядов молнии и EMC фильтры на входе.

На лицевой панели расположен главный переключатель включения/ выключения питающего переменного напряжения. Если блок включен, то светится зеленый индикатор.

На входе переменного напряжения PSU имеет сменные медленно срабатывающие плавкие предохранители для каждого из подводящих проводников. Предохранители заменяются с лицевой сектороны.

Рисунок 2.27 – PSU

Выходы DC имеют встроенную защиту от короткого замыкания (<0.1 Ома) и перегрузки в период запуска или при работе. Каждый DC выход имеет отдельный автомат-предохранитель, статус выхода индицируется зеленым светодиодом.

Кабели. Для соединения радиоблока и MMU используется 50-омный коаксиальный радиокабель.

Сопротивление постоянному току внешнего и внутреннего проводников менее 4 Ом.

Ослабление сигнала радиокабелем приведено в таблице 2.4.

Механические данные радиокабелей представлены в таблице 2.5.

Таблица 2.4 – Ослабление сигнала радиокабелем

Таблица 2.5 – Механические данные радиокабелей

2.2 Базовая станция Ericsson RBS 2206

Компания Ericsson выпускает на рынок новую базовую станцию GSM 900/GSM 1800 для сот большой емкости. Эта базовая станция – RBS 2206 – размещается внутри зданий и поддерживает до двенадцати трансиверов на один шкаф (рисунок 2.28). Она может быть сконфигурирована с одним, двумя или тремя секторами в одном шкафу. RBS 2206 поддерживает повышенные скорости передачи данных для системы EDGE.

Одной станцией RBS 2206 могут быть заменены два или более существующих шкафов. Это имеет большое значение, так как позволяет повторно использовать и совмещать оборудование стандарта GSM и WCDMA.

Рисунок 2.28 – Базовая станция Ericsson RBS 2206

Основные характеристики:

- полная поддержка режима передачи данных: 14,4 кбит/с, HSCSD, GPRS;

- поддержка EDGE на 12 трансиверов во всех временных интервалах;

- поддержка всех речевых кодеков: HR, FR и EFR;

- расширенный радиус действия – 121 км;

- дуплексор и поддержка TMA для всех конфигураций;

- поддержка программно задаваемого увеличения мощности;

- четыре порта передачи, поддерживающие скорость до 8 Мбит/с.

2.3 Расчет зоны покрытия базовой станции

Произведем расчет дальности связи между антенной базовой станции BCF и абонентского блока (MS) на стороне абонента. Оценить ожидаемую дальность связи между блоками BCF и MS системы.

Исходные данные для расчета:

- блок BCF

- мощность передатчика – 28 дБм;

- минимальный порог уровня на входе приемника – 68 дБм;

- средняя частота приема и передачи – 900 МГц;

- затухание в фильтрах и антенных разделителях – 15дБ;

- диаграмма направленности антенны – 60˚;

- коэффициент усиления антенны БС – 11 дБ;

- высота расположения антенны – 40 м;

- диаграмма направленности – 6,1;

- коэффициент усиления антенны МС – 13,5 дБм.

Напряженность поля, при которой обеспечивается достаточное качество приема, равна – 53 дБ.

Определим зону покрытия одной БС по методике. Данная методика расчета основана на данных о распространении радиоволн над среднепересеченной местностью. В расчете приведены кривые распространения радиоволн (рисунок 2.29), которые положены в основу метода расчета.
