Технология GPRS

К особенностям БС как объектов санитарно-эпидемиологического контроля можно отнести следующее:

- мощность излучения БС (загрузка) непостоянна во времени и зависит от количества абонентов, обслуживаемых БС в данный момент, количество абонентов в свою очередь связано с местоположением БС, временем суток и днем недели. Типичный график загрузки БС соответствует рисунку 4.2;

- благода

ря относительно большой высоте размещения и характеристикам ДН передающих антенн в подавляющем большинстве случаев у БС отсутствует санитарно-защитная зона, т. е. интенсивность ЭМП, создаваемого БС, на селитебной территории на "уровне земли" не превышает предельно допустимых значений;

- гигиенически значимые уровни ЭМП могут наблюдаться только в непосредственной близости, на расстоянии до 3-5 метров от передающих антенн БС и от антенн радиорелейной связи. Из-за многолучевого распространения ЭМП (переотражения) существует гипотетическая возможность обнаружения таковых в помещениях и на балконах последних этажей зданий, на которых расположены антенны БС, и в помещениях последних этажей зданий первой линии застройки в радиусе 200-300 метров вокруг БС;

- приемопередающие оборудование БС (кроме антенн) не является источником, потенциально опасным с точки биоэлектромагнитной совместимости.

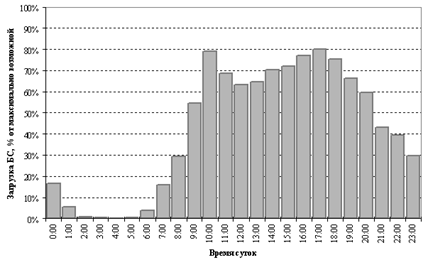

Рисунок 4.2 – Типичный график почасовой загрузки базовой станции сотовой

Мобильные радиотелефоны. Радиотелефон представляет собой миниатюрный приемопередатчик, работающий в УВЧ диапазоне, выходная мощность которого в большой степени зависит от качества связи с обслуживающей его БС. Максимальная средняя мощность радиотелефона стандарта GSM900 составляет 0,25 мВт.

Реальная выходная мощность радиотелефона может быть на порядок меньше. Кроме того, в радиотелефонах стандарта GSM-900/-1800 имеется режим DTX (Discontinuous Transmission), при котором в целях экономии заряда батареи радиотелефона в момент молчания пользователя выходная мощность телефона падает в несколько раз.

Антенны радиотелефонов имеют ДН типа "Omni", форма которой в значительной мере может искажаться при приближении телефона к телу человека.

Особенностями радиотелефона с точки зрения санитарно-эпидемиологического надзора являются:

- максимальное приближение достаточно мощного источника ЭМП к жизненно важным органам человека, прежде всего к головному мозгу;

- при оценке интенсивности ЭМП, создаваемого радиотелефоном, необходимо рассматривать единую систему "радиотелефон - пользователь", так как присутствие последнего существенно меняет картину распределения и поглощения поля;

- выходная мощность радиотелефона и, следовательно, условия воздействия ЭМП, зависят от качества связи с БС.

Радиотелефоны цифровых стандартов являются источниками импульсно модулированного ЭМП УВЧ диапазона и магнитного поля СНЧ диапазона (30 300 Гц).

Далее приведен санитарный паспорт на радиотехнический объект (РТО) ТОО "GSM Казахстан".

Санитарный паспорт на РТО выполнен в соответствии с ниже перечисленными документами:

- "Санитарные правила и нормы защиты населения от воздействия электромагнитных полей, создаваемых радиотехническими объектами" от 12 июня 1996 г. № 3-01.002-96 (с изменениями от 12.05.2000 г.);

- "Методика расчетов биологически-опасных зон радиотехнических объектов" от 10 сентября 2001 г. № 41-2/2-2938. Письмо Главного врача РСЭС в обл. УГСЭН, УГСЭН городов Алматы и Астаны, ЦСЭС на транспорте.

Технические данные по базовой станции:

- тип станции – ERICSSON RBS;

- мощность станции – 25 Вт;\

- тип антенны – K739684;

- коэффициент усиления антенны – 15,0 дБ;

- количество секторных антенн базовой станции – 3 шт;

- рабочий диапазон частот – 890,2-901,8 / 935,2-946,8 МГц;

- высота подвеса антенн над уровнем земли – 19 м;

- коэффициент потерь в антенно-фидерном тракте базовой станции –

3 дБ;

- тип модуляции – GMSK.

Технические данные по радио релейной станции:

- тип станции – Ericsson Mini-Link E;

- мощность станции – 0,1 Вт;

- тип антенны – Andrew;

- коэффициент усиления антенны – 39,5 дБ;

- количество антенн радиорелейной станции – 3 шт;

- рабочий диапазон частот – 21,6-23,6 ГГц;

- высота подвеса антенн над уровнем земли – 19 м;

- коэффициент потерь в антенно-фидерном тракте радиорелейной станции – 1,0 дБ;

- тип модуляции – QPSK;

- время и режим работы на излучение – постоянное.

Расчет биологически опасной зоны для базовой станции приведен ниже.

Для определения санитарно- защитной зоны и зоны ограничения застройки плотность потока электромагнитной энергии рассчитывается по формуле:

(4.1)

где П – плотность потока электромагнитной энергии на расстоянии R, от центра излучения антенны, мкВт/см2;

Р– мощность, излучаемая антенной, Вт;

G– коэффициент усиления антенны, раз;

Ф2 – множитель, учитывающий влияние земли, для данной ситуации примем равным 1.00;

– коэффициент потерь в антенно-фидерном тракте, раз;

– значение нормированной диаграммы направленности в направлении объекта облучения, раз;

– значение нормированной диаграммы направленности в горизонтальной плоскости, раз;

– расстояние до точки наблюдения, м.

Рассчитаем биологически опасную зону по формуле:

(4.2)

где – максимальное значение радиуса биологически опасной зоны в направлении излучения, м;

– предельно- допустимое значение плотности потока электромагнитной энергии (для данного диапазона – 2.5 мкВт/см2).

Для расчета биологически опасной зоны в вертикальной плоскости . Для расчета биологически опасной зоны в горизонтальной плоскости .

Подставив постоянные значения, получим следующее выражение:

- 35,56, – для вертикальной плоскости;

- 35,56, – для горизонтальной плоскости.
