Схема соединений, реализуемых через системную шину, задается с ПК, оснащенного Менеджером Обслуживания MINI-LINK (MSM). Установка маршрута трафика возможна с любого узла сети.

Ниже приведена маршрутизация трафика на многотерминальном cайте, в соответствии с рисунком 2.19. В этом примере два канала 8 Мбит/с от первичного радиоблока передаются ретранслирующему радиоблоку суб-сети 1 и два кана

ла 2 Мбит/с - ретранслирующему радиоблоку суб-сети 2. На сайте могут быть введены/выведены до семи каналов 2 Мбит/с.

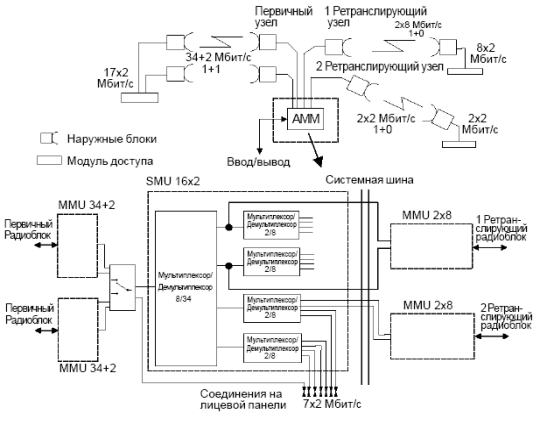

Рисунок 2.19 – Маршрутизация трафика на многотерминальном сайте

Модернизация. MMU 2х2 – 34х2 с настраиваемой пропускной способностью позволяет изменять ее без замены оборудования. Эта процедура реализуется с помощью менеджера обслуживания MINI-LINK (MINI-LINK Service Manager, MSM).

При использовании MMU с фиксированной пропускной способностью трафика, модернизация достигается заменой MMU на другой, с более высокой пропускной способностью.

Если требуются скорости трафика 8x2 или 17x2 Мбит/с, то необходимо добавить SMU. В некоторых случаях AMM 1U должен быть заменен на AMM 2U-3. Такая замена может потребоваться как при использовании настраиваемого MMU, так и MMU с фиксированной пропускной способностью трафика.

Антенны. Все антенны диаметром до 1.8 м, в соответствии с рисунком 2.20, называются компактными и обычно используются для совместной установки с радиоблоком, который монтируется непосредственно к задней части антенны. Антенны изготовлены из алюминия, окрашены в светло-серый цвет и имеют стандартный волноводный интерфейс IEC 154 типа B. Антенны могут быть настроены на вертикальную или горизонтальную поляризацию луча соответствующей установкой волноводного интерфейса. Все высокоэффективные версии антенн снабжены встроенным обтекателем.

Все антенны также могут быть установлены отдельно от радиоблока. Радиоблок, в таком случае, соединяется с антенной гибким волноводом. Для раздельной установки может быть использована любая антенна, имеющая волноводный интерфейс IEC 154 типа B.

Рисунок 2.20 – 0,2, 0.3 м и 0.6 м компактные антенны

Все размеры и вес антенн указаны в таблице 2.3.

Таблица 2.3 – Размеры и вес антенн

Тип установки антенн. В этом разделе описаны монтажные наборы для 0.2 м, 0.3 м и 0.6 м компактных антенн, в соответствии с рисунком 2.21.

Монтажный комплект для антенны содержит два жестких кронштейна из тянутого алюминиевого профиля, которые вдоль оси азимута соединены двумя винтами из нержавеющей стали. Кронштейны анодированы и имеют обработанные и необработанные отверстия, которые позволяют юстировать антенну по углам склонения и азимута.

Рисунок 2.21 – Монтажный комплект для 0.3 м и 0.6 м компактных антенн

Комплекты предназначены для крепления антенн на штанги диаметром 50-120 мм или на уголковые профили с размерами от 40x40x5 до 80x80x8 мм с помощью двух алюминиевых анодированных скоб.

Все винты и гайки, используемые для подключения и юстировки, изготовлены из нержавеющей стали. Для блокировки винтов и гаек используются шайбы NordLock.

Монтажный комплект для антенн диаметром 0.3 м и 0.6 м допускает регулировку положения антенны в пределах ±15° по углу склонения и ±40° по углу азимута.

Средства управления и эксплуатации. Все блоки MINI-LINK E имеют встроенную систему Контроля и Управления (CSS), которая непрерывно проверяет качество передачи и статус неисправностей. Соответствующая информация доступна через канал контроля, который охватывает всю сеть MINI-LINK.

Связь с CSS может быть выполнена с помощью ПК – персонального компьютера, имеющего соответствующее программное обеспечение. Для централизованного контроля больших сетей используется MINI-LINK Netman. Для установки и технической поддержки используется портативный ПК с MSM.

CSS предоставляет следующие основные возможности:

- универсальный доступ: к системе можно получить доступ с любого находящегося в помещении блока или MINI-LINK E Micro;

- возможность одновременного использования приложений нескольких пользователей;

- мониторинг производительности;

- протоколирование параметров производительности и неисправностей;

- уведомление о неисправностях, передача и сбор данных о статусе;

- пользовательские входы;

- пользовательские выходы;

- организация петель, охватывающих ближний и дальний концы пролета;

- два встроенных служебных канала для независимой передачи данных или речевой связи;

- маршрутизация трафика;

- программное управление уровнем выходной мощности;

- пропускная способность трафика MMU 2х2 – 34+2 выбирается локально на сайте с помощью MSM.

Сеть передачи данных. Сеть MINI-LINK E может быть условно подразделена на три сети: сеть передачи трафика, сеть передачи данных (Data Communication Network, DCN) и сеть служебного канала. DCN является сетью, осуществляющей связь между Системами Управления (Management System) и терминалами MINI-LINK.

Терминалы могут быть связаны друг с другом и представлять собой суб-сеть. Поэтому DCN обычно состоит из нескольких суб-сетей. Суб-сети изолированы друг от друга, причем каждая из них относится к своему Серверу Netman.
