Расчет параметров цифровых систем передачи непрерывных сообщений
- Так же сложные сигналы обладают повышенной разрешающей способностью, которая позволяет разделить сигналы при многолучевом распространении.
- Кроме того, использование сложного сигнала позволяет обеспечить синхронизацию устройства восстановления аналогового сообщения по принятому цифровому сигналу.
Т.о., необходимо выбрать два вида используемых сигналов с ЧМ –частотной манипуляцией (эт
о последовательность импульсов, у которых частота меняется специальному коду). Один сигнал должен быть использован для синхронизации, второй – для передачи информационных символов.
В фазово-кодовой модуляции существует два типа кода:
1. код Баркера;
2. M–последовательность.
Выберем M–последовательность, элемент последовательности, которой рассчитывается по формуле:
(19)
где
и d – двоичные числа.
Составим M-последовательность для информационного элемента. Для этого зададим первые четыре импульса:
Рассчитаем остальные элементы:
Т.о., мы получили М-последовательность для информационного элемента: 011110101100100
Единиц должно быть больше, чем нолей на один разряд (шумоподобнй сигнал).
Информационная последовательность шифруются одними начальными, а синхроимпульс другими начальными условиями.
М-последовательность для синхроимпульса будет запушена в обратном направлении информационная последовательность: 1.
По этим данным строим структурную схему согласованного фильтра для информационной М-последовательности.
|
|
|
|
|
|
|
|

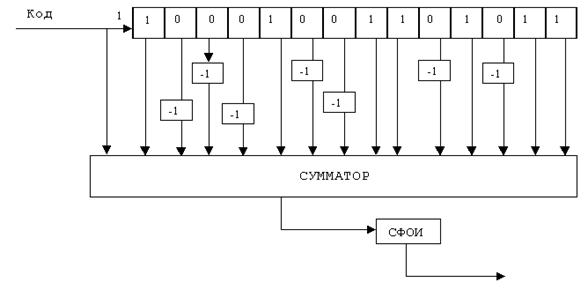

Рисунок 3 - Структурная схема фильтра для информационной последовательности
СФОИ – согласующий фильтр одиночного импульса.
На выходе будем иметь сигнал, амплитуда которого в 15 раз будет больше за счет задержки наших импульсов.
Один сигнал должен быть использован для синхронизации, второй – для передачи информационных символов.
Далее строим функцию корреляции для информационного сигнала, поданного на вход СФинф.
Таблица 1
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 | |||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 | |||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 | |||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 | |||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 | |||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 | ||||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 | |||||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 | ||||||||||||
|
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 | |||||||||||||
|
-1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 | ||||||||||||||
|
1 |
0 |
-3 |
0 |
-1 |
-2 |
-1 |
0 |
1 |
0 |
-1 |
2 |
-1 |
-2 |
15 |
-2 |
-1 |
2 |
-1 |
0 |
1 |
0 |
-1 |
-2 |
